Алгоритмы с ветвящейся структурой

Гипермаркет знаний>>Информатика>>Информатика 9 класс>>Информатика: Алгоритмы с ветвящейся структурой



§ 36. Алгоритмы с ветвящейся структурой


Основные темы параграфа:

♦ представление ветвлений на АЯ. Трассировка ветвящихся алгоритмов;
♦ сложные ветвящиеся алгоритмы.


Представление ветвлений на АЯ. Трассировка ветвящихся алгоритмов

Рассмотрим несколько задач, решение которых на компьютере получается с помощью ветвящихся алгоритмов.

Первая задача: даны два числа; выбрать большее из них.

Пусть исходными данными являются переменные А и В. Их значения будут задаваться вводом. Значение большего из них должно быть присвоено переменной С и выведено на экран компьютера. Например, если A = 5, В = 8, то должно получиться: С = 8.

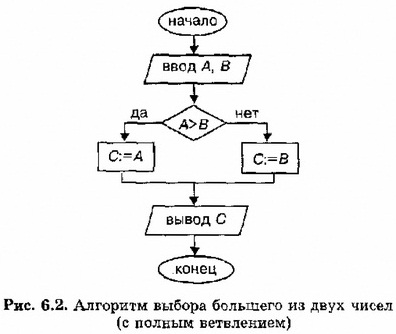

Блок-схема алгоритма решения этой задачи изображена на рис. 6.2.


Алгоритм выбора большего из двух чисел

Нетрудно понять смысл этого алгоритма. Если значение переменной А больше, чем B, то переменной С присвоится значение А. В противном случае, когда А < В, переменной С присвоится значение В.

Условием, по которому разветвляется алгоритм, является отношение неравенства А > В. Изучая базы данных и электронные таблицы, вы узнали, что такое отношение является логическим выражением. Если оно справедливо, то результатом будет логическая величина «истина» и выполнение алгоритма продолжится по ветви «да»; в противном случае логическое выражение примет значение «ложь» и выполнение алгоритма пойдет по ветви «нет».

До выполнения на компьютере правильность алгоритма можно проверить путем заполнения трассировочной таблицы. Вот как будет выглядеть трассировка нашего алгоритма для исходных значений A = 5, В = 8.

Шаг Операция A B C Проверка условия
1 ввод  А, В 5 8
2 А>B 5 8 5 > 8, нет (ложь)
3 C:=B 5 8 8
4 вывод С 5 8 8

Ветвление является структурной командой. Его исполнение происходит в несколько шагов; проверка условия (выполнение логического выражения) и выполнение команд на одной из ветвей «да» или «нет». Поэтому в трассировочной таблице записываются не команды алгоритма, а отдельные операции, выполняемые компьютером на каждом шаге.

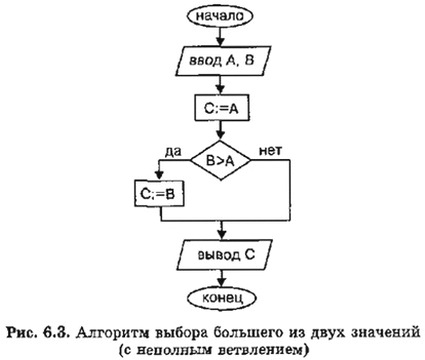

В алгоритме на рис. 6.2 используется полное ветвление. Эту же самую задачу можно решить, применяя структурную команду неполного ветвления. Блок-схема такого алгоритма изображена на рис. 6.3.

Выполните самостоятельно трассировку этого алгоритма для вариантов 1) А = 0,2, В = 0,3; 2) А = 7, В = 4; 3) А = 5, В = 5. Если вы все проделаете правильно, то убедитесь, что алгоритм верный.

А теперь запишем рассмотренные алгоритмы на Алгоритмическом языке (АЯ). Во-первых, нужно решить вопрос о том, как описать переменные в этом алгоритме. Вспомним, что для всех переменных в алгоритме на Алгоритмическом языке необходимо указать их тип.

Алгоритм выбора большего из двух значений

Переменные А, В, С — числовые величины. В этой задаче они могут принимать любые значения. В программировании числовые величины, которые могут иметь любые значения — целые, дробные, — называются вещественными. Им ставится в соответствие вещественный тип. На Алгоритмическом языке этот тип указывается служебным словом вещ.

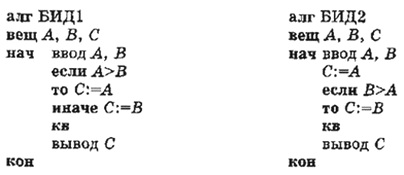

Как выглядит команда ветвления, вы уже знаете. Вот два алгоритма на АЯ, соответствующие блок-схемам на рис. 6.2 и 6.3:


Алгоритмы

Под сокращенным названием алгоритмов БИД подразумевается «Большее из двух».

Для программирования характерно то, что одна и та же задача может быть решена с помощью разных алгоритмов. И чем сложнее задача, тем больше можно придумать различных алгоритмов ее решения. Для больших задач (производственных, научных) практически невозможно точное совпадение алгоритмов, составленных разными программистами.

Следующая задача: упорядочить значения двух переменных X и Y по возрастанию. Смысл этой задачи следующий: если для исходных значении переменных справедливо отношение X < Y (например, X = 1, Y = 2), то оставить их без изменения; если же X > Y (например, X = 2, Y = 1), то выполнить обмен значениями.

Алгоритм обмена значениями двух переменных был рассмотрен в предыдущем параграфе. Вспомним, что для обмена нужна третья вспомогательная переменная.

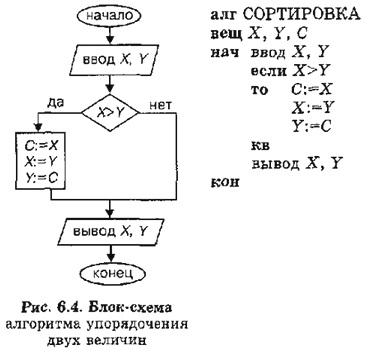

В алгоритме решения данной задачи используется неполное ветвление. Приведем блок-схему (рис. 6.4) и алгоритм на АЯ.


Блок-схема алгоритма упорядочения двух величин

Здесь роль вспомогательной переменной для обмена выполняет С.


Сложные ветвящиеся алгоритмы

Получим алгоритм решения еще одной задачи: найти наибольшее значение среди трех величин: А, В, С.

Естественно, возникает следующая идея этого алгоритма: сначала нужно найти большее из значений A и В и присвоить его какой-то дополнительной переменной, например D; затем найти большее среди D и С. Это значение можно присвоить той же переменной D.

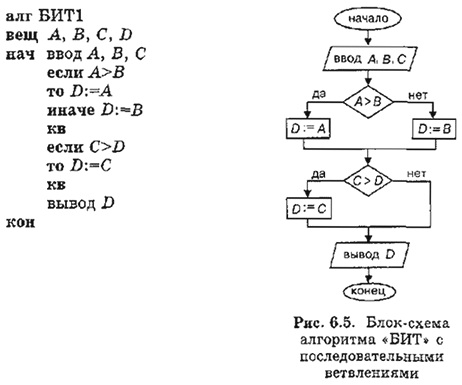

Решение задачи сводится к двукратному применению уже знакомого алгоритма нахождения большего из двух значений. Блок-схема алгоритма — на рис. 6.5.

Блок-схема алгоритма

Нетрудно догадаться, что «БИТ» обозначает «Большее из трех». В структуре этого алгоритма содержатся два последовательных ветвления: первое — полное, второе — неполное.

Эту же задачу можно решить с помощью алгоритма, имеющего структуру вложенных ветвлении. Его блок-схема приведенная в следующем параграфе на рис. 6.6.

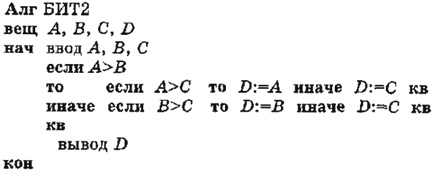

А вот как выглядят описание этого алгоритма на АЯ и трассировочная таблица при А = 5, В = 7, С = 2.


Алгоритм

Шаг Операция A B C D Проверка условия
1 ввод A, B, C 5 7 2 -
2 A > B 5 7 2 - 5 > 7, нет
3 B >C 5 7 2 - 7 > 2, да
4 D:=B 5 7 2 7
5 вывод D 5 7 2 7

<u</u>

Коротко о главном

В команде ветвления в качестве условия может использоваться отношение неравенства между величинами.

Числовые величины, которые могут принимать любые значения (целые и дробные), имеют вещественный тип.

Для решения одной и той же задачи можно построить несколько вариантов алгоритмов.

Несколько ветвлений в одном алгоритме могут быть последовательными и вложенными.


Вопросы и задания

1. Какую структуру имеет алгоритм нахождения большего из двух значений?
2. Почему отношение неравенства можно назвать логическим выражением?
3. В каком случае для числовой переменной следует указывать целый тип, в каком — вещественный?
4. Составьте алгоритм (в виде блок-схемы и на АЯ) нахождения меньшего из двух значений.
5. Составьте алгоритм нахождения наименьшего из трех значений.
6. Для вывода на экран произвольной символьной строки нужно в команде вывода записать эту строку в апострофах. Например, по команде

вывод "ОТВЕТ"

на экран выведется слово ОТВЕТ.

Определите, какая задача решается по следующему алгоритму:

алг Задача-6
вещ  X
нач  ввод X
        если Х<0
        то вывод "отрицательное число'
        иначе вывод “положительное число”
        кв
кон

7. Составьте алгоритм, по которому на компьютере будет происходить следующее: в переменную S вводится возраст Саши, в переменную М вводится возраст Маши. В качестве результата на экран выводится фраза «Саша старше Маши» или «Маша старше Саши» (предполагаем, что кто-нибудь из них обязательно старше).
8. Решите предыдущую задачу, учитывая возможность одинакового возраста Саши и Маши. В таком случае может быть получен ответ: «Саша и Маша — ровесники».
9. Составьте алгоритм упорядочения значений трех переменных по возрастанию, т. е. при любых исходных значениях А, B, C отсортируйте их так, чтобы стало: А < В < С. Проверьте алгоритм трассировкой при разных вариантах значений исходных данных.



И. Семакин, Л. Залогова, С. Русаков, Л. Шестакова, Информатика, 9 класс
Отослано читателями из интернет-сайтов


Сборник конспектов уроков информатики, учебная программа по информатике 9 класс, материалы для подготовки к урокам, готовые домашние задания
