Амперметр. Вимірювання сили струму

Гіпермаркет Знань>>Фізика і астрономія>>Фізика 9 клас>> Амперметр. Вимірювання сили струму

Знайомимося з одиницею сили струму

Одиницею сили струму є ампер (Л); вона названа так на честь французького вченого А. Ампера (рис. 9.1).

А.Ампер. фото

Рисунок 9.1. А. Ампер

Ампер це одна з основних одиниці.
Крім ампера на практиці чисто застосовують кратні одиниці струму: мілііімпсри (мЛ) і мікро ампери (місЛ), та одиниці великої сили струму - кілоампери (кА):

1 мА = 10 3А; 1 мкА = 10 "А; 1кА = 10'А.

Щоб уявити, що означає велика і маленька сила струму, наведемо такі дані. Сила струму, який проходить через тіло людини, вважається безпечною, якщо її значення не перевищує 1 мА, а сила струму 100 мА вже здатна призвести до серйозних уражень.

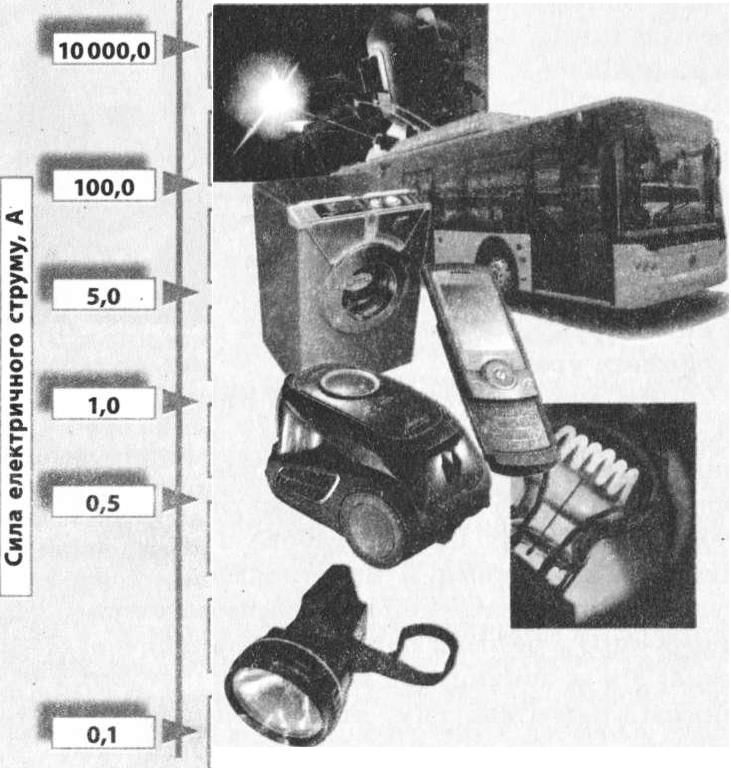

Як видно з рис. 9.2, сила струму в багатьох електротехнічних пристроях значно перевищує силу струму, безпечну для людського організму. Тому, щоб не наражатися на смертельну небезпеку під час роботи з електротехнічними приладами й пристроями, необхідно суворо дотримуватися правил безпеки. Загальну інструкцію з безпеки подано на форзаці підручника. Ми ж зупинимося на головних моментах, які слід пам'ятати всім, хто має справу з електрикою.

Сила струму. фото


Рисунок 9.2. Сила струму.

НЕ МОЖНА
•    торкатись оголеного проводу, особливо стоячи на землі, сирій підлозі тощо;
• користуватися несправними електротехнічними пристроями;
•    збирати, розбирати, виправляти електротехнічні пристрої, не від'єднавши їх від джерела струму

Вимірюємо силу струму

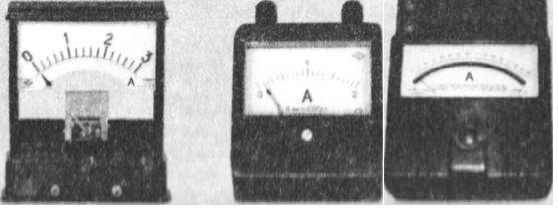

Для вимірювання сили струму використовують прилад, який називається амперметром (рис. 9.3).

Амперметр. фото

Рисунок 9.3. Амперметр
Умовне позначення амперметра на електричних схемах.

Як і будь-який вимірювальний прилад, амперметр не повинен впливати на значення вимірюваної величини. Тому амперметр сконструйований таким чином, що в разі приєднання його до електричного кола значення сили струму в колі практично не змінюється.

Правила, яких необхідно дотримуватися під час вимірювання сили струму амперметром

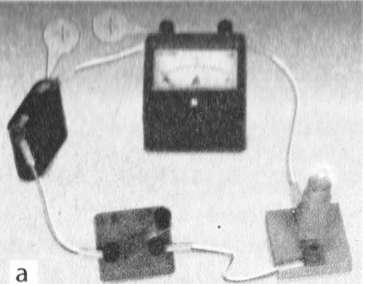

1.    Амперметр вмикають у коло послідовно з тим провідником, у якому необхідно виміряти силу струму (рис. 9.4).

Амперметр у колі з провідником. фото

Рисунок 9.4. Амперметр у колі з провідником.
2.    Клему амперметра, біля якої стоїть знак «+», потрібно з'єднувати з проводом, що йде від позитивного полюса джерела струму; клему зі знаком «-» — із проводом, що йде від негативного полюса джерела струму.
3.    Не можна приєднувати амперметр до кола, у якому відсутній споживач струму.

Фізика 9 клас. Ф.Я.Божинова, М.М.Кірюхін О.О.Кірюхіна
