Анализ геометрической формы предмета

Гипермаркет знаний>>Черчение 9 класс>>Черчение: Анализ геометрической формы предмета


В технике часто сравнивают форму детали с более простыми формами — геометрическими телами, а также используют формы геометрических тел для описания формы более сложных деталей.


Анализ геометрической формы детали

Анализ геометрической формы детали

Любая простая форма технической детали может быть представлена как форма геометрического тела (например, форма технической детали «Ось» может быть представлена как форма цилиндра), а форма сложного изделия — как сочетание форм геометрических тел (например, форма детали «Отвес» представляет собой сочетание цилиндра и конуса). В основу рассмотренного подхода к изучению деталей положен анализ его геометрической формы.


Анализ геометрической формы предмета — это мысленное расчленение предмета на составляющие его геометрические тела.

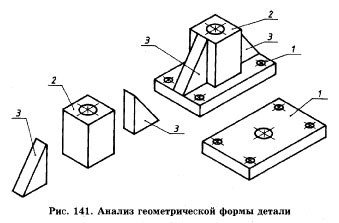

Рассмотрим, как осуществляется анализ геометрической формы предмета по наглядному изображению детали «Опора» (рис. 141).


Деталь мысленно расчленяем на простые геометрические тела, называем их и рассказываем, как они расположены относительно друг друга в пространстве. Например, деталь «Опора» состоит из прямоугольного параллелепипеда (1) с пятью сквозными цилиндрическими отверстиями. В центре верхней грани прямоугольного параллелепипеда расположена четырехугольная призма (2) со сквозным цилиндрическим отверстием, ось и диаметр которого совпадают с осью и диаметром отверстия детали (1). Параллелепипеды соединены между собой двумя ребрами жесткости (3), имеющими форму треугольных призм, что обеспечивает устойчивое их крепление.


деталь


Применяя способ расчленения детали на простые геометрические тела, можно научиться быстро, правильно читать чертежи и грамотно их выполнять.

Вопросы и задания
1. В чем заключается анализ геометрической формы предметов? Каково его значение?
2. По наглядному изображению детали (рис. 142) проанализируйте ее форму.

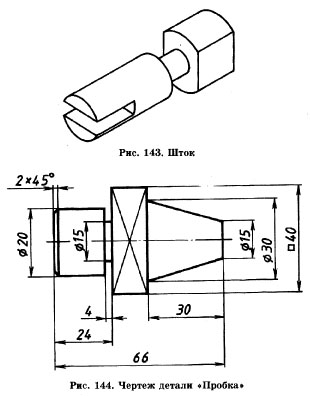

3. Определите, какие геометрические тела составили форму детали «Шток», изображенной на рис. 143.
4. По чертежу детали (рис. 144) проанализируйте ее форму. Ответьте на дополнительные вопросы:
   —    Что означают тонкие пересекающиеся линии на проекции изделия?
   —    К какому элементу (части) изделия относится запись 2x45°?
   —    Чему равны габаритные размеры детали?


шток


Н.А.Гордеенко, В.В.Степакова - Черчение.,9 класс
