Аналогия между механическими и электромагнитными колебаниями

Гипермаркет знаний>>Физика и астрономия>>Физика 11 класс>> Аналогия между механическими и электромагнитными колебаниями



§ 29  АНАЛОГИЯ МЕЖДУ МЕХАНИЧЕСКИМИ И ЭЛЕКТРОМАГНИТНЫМИ КОЛЕБАНИЯМИ

Электромагнитные колебания в контуре имеют сходство со свободными механическими колебаниями, например с колебаниями тела, закрепленного на пружине (пружинный маятник). Сходство относится не к природе самих величин, которые периодически изменяются, а к процессам периодического изменения различных величин.

При механических колебаниях периодически изменяются координата тела х и проекция его скорости 7.02-7.jpgx, а при электромагнитных колебаниях изменяются заряд q конденсатора и сила тока i в цепи. Одинаковый характер изменения величин (механических и электрических) объясняется тем, что имеется аналогия в условиях, при которых возникают механические и электромагнитные колебания.

Возвращение к положению равновесия тела на пружине вызывается силой упругости  Fx упр, пропорциональной смещению тела от положения равновесия. Коэффициентом пропорциональности является жесткость пружины k.

Разрядка конденсатора (появление тока) обусловлена напряжением и между пластинами конденсатора, которое про порционально заряду q. Коэффициентом пропорциональности является величина 7.02-26.jpg, обратная емкости, так как u = 7.02-26.jpg q.

Подобно тому как, вследствие инертности, тело лишь постепенно увеличивает скорость под действием сильт и эта скорость после прекращения действия силы не становится сразу равной нулю, электрический ток в катушке за счет явления самоиндукции увеличивается под действием напряжения постепенно и не исчезает сразу, когда это напряжение становится равным нулю. Индуктивность контура L выполняет ту же роль, что и масса тела т при механических колебаниях. Соответственно кинетическая энергия тела 8.02-40.jpg аналогична энергии магнитного поля тока 8.02-41.jpg

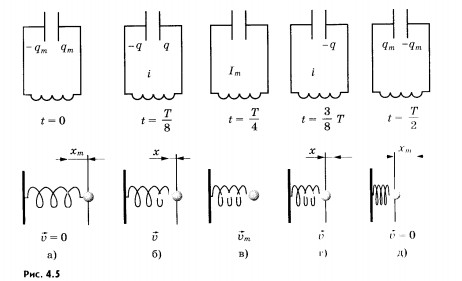

Зарядка конденсатора от батареи аналогична сообщению телу, прикрепленному к пружине, потенциальной энергии 8.02-42.jpg при смещении тела на расстояние  xm   от положения равновесия (рис. 4.5, а). Сравнивая это выражение c энергией конденсатора 8.02-43.jpg замечаем, что жесткость k пружины выполняет при механических колебаниях такую же роль, как величина 7.02-26.jpg, обратная емкости, при электромагнитных колебаниях. При этом начальная координата хm соответствует заряду qm.

Аналогия между механическими и электромагнитными колебаниями

Возникновение в электрической цепи тока i соответствует появлению в механической колебательной системе скорости тела 7.02-7.jpgx   под действием силы упругости пружины (рис. 4.5, б).

Момент времени, когда конденсатор разрядится, а сила тока достигнет максимума, аналогичен тому моменту времени, когда тело будет проходить с максимальной скоростью (рис. 4.5, в) положение равновесия.

Далее конденсатор в ходе электромагнитных колебаний начнет перезаряжаться, а тело в ходе механических колебаний — смещаться влево от положения равновесия (рис. 4.5, г). По прошествии половины периода Т конденсатор полностью перезарядится и сила тока станет равной нулю.

При механических колебаниях этому соответствует отклонение тела в крайнее левое положение, когда его скорость равна нулю (рис. 4.5, д).

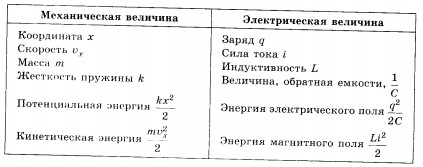

Соответствие между механическими и электрическими величинами при колебательных процессах можно свести в таблицу.

Аналогия между механическими и электромагнитными колебаниями

Электромагнитные и механические колебания имеют разную природу, но описываются одинаковыми уравнениями.


1.    в чем проявляется аналогия между электромагнитными колебаниями в контуре и колебаниями пружинного маятника!
2.    За счет какого явления электрический ток в колебательном контуре не исчезает сразу, когда напряжение на конденсаторе становится равным нулю!






Мякишев Г. Я., Физика. 11 класс : учеб. для общеобразоват. учреждений : базовый и профил. уровни / Г. Я. Мякишев, Б. В. Буховцев, В. М. Чаругин; под ред. В. И. Николаева, Н. А. Парфентьевой. — 17-е изд., перераб. и доп. — М. : Просвещение, 2008. — 399 с : ил.
