Барометр-анероид

Гипермаркет знаний>>Физика и астрономия>>Физика 7 класс>>Барометр-анероид


До середины XIX в. для измерения атмосферного давления применяли лишь жидкостные (главным образом, ртутные) барометры, изобретенные Э. Торричелли. В 1844 г. Л. Види сконструировал новый, безжидкостный барометр, получивший название барометр-анероид (от греческого слова "анерос" - безжидкостный).

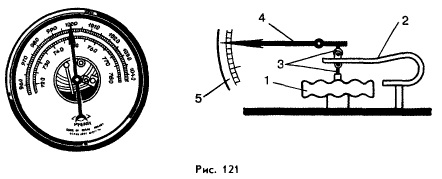

Устройство барометра-анероида показано на рисунке 121. Его основной частью является круглая металлическая коробка 1 с волнистыми (гофрированными) основаниями. Путем откачивания воздуха внутри этой коробки создано сильное разрежение. При повышении атмосферного давления коробка сжимается, и ее верхняя (прогибающаяся) поверхность начинает тянуть прикрепленную к ней пружину 2. При уменьшении давления пружина разгибается, и верхнее основание коробки приподнимается. К пружине с помощью передаточного механизма 3 прикреплена стрелка-указатель 4. Эта стрелка перемещается по шкале 5. Градуировку шкалы анероида осуществляют и выверяют по показаниям ртутного барометра.
Барометр-анероид. фото

Рисунок 121. Устройство барометра-анероида.

Барометры-анероиды менее надежны, чем ртутные, так как содержащиеся в них пружины и мембраны со временем изменяют свою упругость. Однако вследствие своей портативности и отсутствия жидкости они более удобны в обращении и потому широко используются на практике.

Барометры являются необходимыми приборами в метеорологических исследованиях, так как знание атмосферного давления важно для предсказания погоды на ближайшие дни.

Чувствительность анероидов настолько высока, что даже при поднятии барометра на 2-3 м стрелка-указатель прибора заметно перемещается. Это позволяет обнаружить постепенное изменение атмосферного давления даже при перемещении по лестнице дома или на эскалаторе в метро.

С увеличением высоты над землей давление воздуха уменьшается. Поднимаясь с барометром в аэростате, можно измерить давление атмосферы на разных высотах. При небольших подъемах в среднем на каждые 12 м подъема давление уменьшается на 1 мм рт. ст. На высоте 6 км давление воздуха примерно вдвое меньше, чем на поверхности Земли.

Знание зависимости атмосферного давления от высоты позволяет использовать барометры-анероиды в качестве высотомеров. Поскольку каждому значению атмосферного давления соответствует своя высота над уровнем моря, то шкалу этих приборов можно сразу проградуировать в метрах (или километрах).

Барометрические высотомеры, используемые в авиации, иначе называют альтиметрами. С их помощью летчики определяют высоту полета самолетов.


Вопросы.

1. Какие два вида барометров вы знаете?

2. Как устроен барометр-анероид?

3. Как изменяется давление атмосферы при увеличении высоты над Землей? Почему?

4. Каким образом можно определить высоту полета самолета? Как называется служащий для этого прибор?

5. Почему воздушный шарик, наполненный водородом, при подъеме над землей увеличивается в объеме?



С.В. Громов, И.А. Родина, Физика 7 класс
