ВИМУШЕНІ ЕЛЕКТРИЧНІ КОЛИВАННЯ. ЗМІННИЙ ЕЛЕКТРИЧНИЙ СТРУМ. ГЕНЕРАТОР ЗМІННОГО СТРУМУ. ДІЮЧІ ЗНАЧЕННЯ СИЛИ СТРУМУ І НАПРУГИ. ЕЛЕКТРИЧНИЙ РЕЗОНАНС


ВИМУШЕНІ КОЛИВАННЯ

Вимушеними вважають коливання, що відбуваються під дією зовнішньої періодичної сили. Наприклад, ви можете взяти в руку книжку і здійснювати нею вимушені коливання. На книжку з боку руки діє зовнішня періодична сила.

Однак у таких вимушених коливаннях немає чогось особливого і цікавого. Інша річ, коли зовнішня періодична сила діє на тіло, яке може самостійно здійснювати вільні коливання (такі коливання завжди затухаючі).

Якщо тіло в момент початку дії змушувальної сили було нерухомим, то спочатку амплітуда його коливань поступово зростає, через певний час досягає максимального значення і далі не збільшується.


ЗМІННИЙ СТРУМ

Змінними вважають струми, які змінюються як за значенням, так і за напрямком. Найпоширенішими і найважливішими в техніці є синусоїдальні змінні струми, сила яких і напруга змінюються за законами синуса або косинуса. Такими, наприклад, є промислові струми, високочастотні струми, які використовують у радіозв'язку тощо.

Найпростішим способом одержання низькочастотних змінних струмів є обертання рамки з провідників в однорідному магнітному полі (або навпаки — обертання магнітного поля, яке перетинає нерухомі провідники).

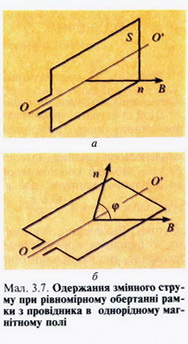

Нехай у початковий момент часу (мал. 3.7, а)


рамка розташована так, що напрямок нормалі п (перпендикуляра) до неї збігається з напрямком індукції магнітного поля В, в якому рамка обертається. Магнітний потік, який при цьому пронизує рамку

має  максимальне значення.

Рамка обертається рівномірно з кутовою швидкістю со і кут повороту рамки у будь-який момент часу (мал. 3.7., б)
Магнітний потік, який пронизує рамку, змінюється за законом косинуса:


За законом електромагнітної індукції, в разі зміни магнітного потоку, що пронизує контур, виникає електрорушійна сила індукції:


Отже, можемо зробити важливий висновок: за рівномірного обертання рамки в однорідному магнітному полі в ній виникає електрорушійна сила індукції, що змінюється за законом синуса.

Зрозуміло, що максимальних значень 1-71-1.jpg досягає в ті моменти, коли 1-72.jpg При цьому 1-73.jpgде k — ціле число.

Це такі положення рамки, за яких магнітний потік, що пронизує її, дорівнює нулю (рамка перетинає лінії індукції магнітного поля в перпендикулярному напрямку).

Коли 1-74.jpg, то провідники рамки ковзають уздовж ліній індукції поля і зміна магнітного потоку дорівнює нулю, хоча сам магнітний потік і максимальний.

За один оберт рамки електрорушійна сила змінює свої значення і знак двічі, тобто здійснює одне повне коливання.

Якщо рамку замкнути яким-небудь провідником, то в цьому провіднику виникає змінний струм. Однак такий змінний струм не в усіх точках провідника одночасно матиме одне й те саме значення, оскільки швидкість поширення поля у провіднику хоча й велика, але скінченна. Особливо це дається взнаки тоді, коли змінні струми високочастотні. Можна вважати, що в усіх точках кола низькочастотних струмів фаза коливань струму в один і той самий момент однакова. Такі струми називають квазістаціонарними.

Для квазістаціонарних струмів (як і для постійних) у кожен момент часу справджуються закони Кірхгофа: 1) сума електрорушійних сил у замкнутому контурі дорівнює сумі спадів напруг; 2) алгебрична сума сил струмів у точках розгалуження дорівнює нулю.

За рівномірного обертання рамки в однорідному магнітному полі в ній виникає електрорушійна сила індукції, що змінюється за законом синуса:


Для низькочастотних струмів можна вважати, що в електричних колах фаза коливань у всіх точках у певний момент часу однакова. Такі струми вважаються квазістаціонарними (від лат. quasi — ніби)


АКТИВНІ Й РЕАКТИВНІ НАВАНТАЖЕННЯ В КОЛАХ ЗМІННОГО СТРУМУ

На відміну від кіл постійного струму, в колах змінного струму існують два принципово різні види навантажень — активні й реактивні. Щоб упевнитись у цьому, можна поставити такий дослід. Складемо за схемою (мал. 3.8) електричне коло, до якого входять ватметр W, вольтметр V, амперметр А і, наприклад, електрична лампа.


Якщо коло живити постійним струмом, наприклад від акумулятора чи випрямляча, то потужність Р, яку показує ватметр, дорівнюватиме потужності Р = UI, яку знаходимо за показниками амперметра і вольтметра.

Візьмемо тепер вимірювальні прилади для змінного струму і подамо до досліджуваного кола змінний струм промислової частоти. У цьому разі значення потужностей, визначені за показниками ватметра, а також амперметра і вольтметра, як і за постійного струму, збігаються. Електрична енергія в такому колі безповоротно перетворюється на теплову.

Навантаження, в якому вся підведена електрична енергія перетворюється на інший вид енергії, називають активним, опір цього навантаження також дістав назву активного опору.

В активних навантаженнях електрична (електромагнітна) енергія безповоротно перетворюється в інші види; опір таких навантажень називають активним

Проте в колах змінного струму так буває не завжди. Якщо замість лампи в коло включити котушку значної індуктивності або конденсатор, то навіть за значних сил струму і напруг у колі ватметр майже не покаже наявності споживаної енергії. У таких електричних колах відбуваються зворотні перетворення енергії: в один півперіод енергія струму, наприклад, перетворюється на енергію електричного поля, конденсатора (в колі з конденсатором), а в наступний півперіод енергія повертається назад в електричне коло.

Таке навантаження, в якому електромагнітна енергія не перетворюється на інші види, називають реактивним. У колах змінного струму розрізняють індуктивні і ємнісні реактивні навантаження, опори яких, відповідно, називають індуктивними і ємнісними.

У колі лише з активним навантаженням справджується закон Ома для миттєвих значень сили струму і напруги, сила струму і напруга мають однакові фази коливань:


У колі змінного струму з активним і індуктивним навантаженням (мал. 3.9)


максимальне значення сили струму визначають за формулою:


Ця формула нагадує формулу закону Ома. Величину 1-78.jpg називають повним опором (імпедансом) кола змінного струму, а величину 1-79.jpg — індуктивним опором кола. За допомогою експериментальних досліджень цю формулу легко підтвердити.

У реактивних навантаженнях енергія електричного струму в певні інтервали часу переходить в енергію електричного поля конденсатора чи магнітного поля котушки, а в інші — енергія повертається в електричне коло

Реактивні навантаження бувають індуктивними і ємнісними. Опір індуктивного навантаження

1-79.jpg,

а опір ємнісного —


Рівняння можна використати для графічного   зображення   величин,   що характеризують змінний струм. Значення ImaxRsin1-81.jpgдає коливання спаду напруги на активному опорі, а значення ImaxLcos1-81.jpg — коливання спаду напруги на індуктивному опорі:


Отже, коливання напруги на індуктивному  опорі  випереджають   коливання   напруги на активному опорі на 1-83.jpg і на векторній діаграмі ці напруги будуть взаємно перпендикулярні (мал. 3.10).


Вся система векторів обертається проти годинникової стрілки з кутовою швидкістю w і проекція вектора 1-84.jpg на вісь X у будь-який момент часу дає миттєве значення електрорушійної сили 1-85-1.jpg, а проекції векторів 1-86.jpg — миттєві значення спадів напруг, відповідно, на активному й індуктивному опорах.

Очевидно, що tgco не залежить від значення сили струму. Тому для знаходження повного опору можна скористатися так званим прямокутним трикутником опорів (мал. 3.11).


У колі змінного струму з ємністю сила струму випереджає напругу в ідеальному випадку (R = 0) на 1-83.jpg. Для миттєвих значень
сили струму і напруги в колі з ємністю маємо:


Ємнісний опір у колі змінного струму визначається ємністю кола і частотою змінного струму. Як теоретично, так і експериментально можна легко встановити формулу для знаходження ємнісного опору:


де Rc — ємнісний опір, Oм; С — ємність кола, Ф.

Векторна діаграма для кола з ємністю зображена на мал. 3.12.


Трикутник опорів (мал.3.13)


і для цього випадку дає змогу досить легко знаходити повний опір кола:


Зрозуміло, що індуктивний і ємнісний опори можна визначити не лише через колові частоти w, а й через звичайні частоти f та періоди Т змінного струму.


Перш ніж перейти до розгляду спільної дії індуктивності і ємності в колі змінного струму, розглянемо питання про потужність змінного струму.


ПОТУЖНІСТЬ У КОЛІ ЗМІННОГО СТРУМУ

Миттєве значення потужності дістанемо, перемноживши миттєві значення ЕРС і сили струму:


Одержане значення потужності в певні моменти часу перетворюється на нуль. Нас цікавить середнє значення потужності за період


Значення другого члена у рівнянні за період буває як додатним, так і від'ємним, тому середнє значення за період цього члена дорівнює нулю. Перший член не залежить від часу, тому його середнє значення за період дорівнює йому самому.

Отже, середнє значення потужності змінного струму за період:


Якщо розглядати поняття про ефективні значення ЕРС, сили струму, напруги:




Якщо зсув фаз ф = 0 (наприклад, у разі дії лише активного опору), то


Отже, ефективні значення ЕРС, сили струму (і напруги) відіграють таку саму роль, що й ЕРС та сила струму за постійного струму.

Знайдемо кількість теплоти, що виділяється в колі змінного струму:


Тут ще раз впевнюємося в тому, що індуктивний опір у процесі виділення тепла в колі змінного струму (як і ємнісний) безпосередньої участі не бере. Тому індуктивний і ємнісний опори й дістали назву реактивних опорів.

Ефективні значення електрорушійної сили, сили струму і напруги в колах змінного струму відіграють таку саму роль, як і відповідні величини в колах постійного струму

Індуктивний і ємнісний опори у процесі виділення тепла участі не беруть, тому й називаються реактивними

За наявності зсуву фаз між ЕРС і силою струму корисно споживана потужність залежить від 1-98.jpg, тому величину 1-98.jpg ще називають коефіцієнтом потужності. Щоб ефективність використання енергії в лініях була високою, потрібно збільшувати coscp. Цього можна досягти у двох випадках: маючи лише активні навантаження, що не завжди можливо, або ж якимось способом компенсуючи дію реактивних опорів, які лише збільшують силу струму в лініях (а отже, і втрати енергії в них). Розглянемо спільну дію індуктивного та ємнісного опорів у колі змінного струму, що дасть змогу знайти шляхи підвищення ефективності використання електричної енергії.


КОЛО ЗМІННОГО СТРУМУ З ІНДУКТИВНІСТЮ І ЄМНІСТЮ.ЗАКОН ОМА ДЛЯ ПОВНОГО КОЛА ЗМІННОГО СТРУМУ. РЕЗОНАНС

Розглядаючи вільні коливання в коливальному контурі, ми бачили, що в колі з конденсатором, котушкою та активним опором (мал. 3.14) за певних умов можливі затухаючі електромагнітні коливання. А які ж явища спостерігатимуться в такому колі, коли, приєднавши до нього джерело змінної напруги


одержати вимушені коливання?

Зрозуміло, що в колі виникнуть вимушені електромагнітні коливання, виникне змінний струм. Вище ми домовились розглядати лише квазістаціонарні струми. Тому в усіх точках такого кола сила струму в будь-який момент часу однакова. Напруга може не збігатися із силою струму за фазою. Тому для миттєвих значень сили струму і напруги можна записати:


Для ефективних (діючих) і амплітудних значень справджується закон Ома. Якщо повний опір позначити через Z, то


Максимальне значення напруги:


Проте миттєве значення загальної напруги дорівнює сумі миттєвих значень напруг на кожному з опорів:


Замінивши синуси суми кутів на синуси і косинуси цих кутів, отримаємо:


У загальному випадку в колах змінного струму миттєві значення сили струму і напруги можуть мати різницю фаз
Миттєве значення загальної напруги дорівнює сумі миттєвих значень напруг на кожному з опорів


Піднесемо до квадрата і додамо обидві частини рівнянь:


Закон Ома для діючих (або амплітудних) значень напруги і сили струму справджується і може бути записаний формулою:


Важливим є аналіз цієї формули, з якого можна дійти висновку, що значення сили струму в колі буде максимальним тоді, коли індуктивний опір кола Ri дорівнює ємнісному. Оскільки в колі відбуваються вимушені коливання, а також можливі власнї коливання, то, очевидно, має місце резонанс: збіг частоти вимушених коливань у колі з частотою власних коливань. Резонансну частоту можна визначити так:


Як бачимо, значення резонансної частоти збігається зі значенням частоти вільних коливань в ідеальному коливальному контурі (формула Томсона).

Якими ж способами можна досягти в колах змінного струму резонансу? Цими способами можуть бути: зміна індуктивності, зміна ємності і зміна частоти струму. Явище резонансу широко використовують в радіотехніці (настроювання контурів), електротехніці (підвищення coscp) тощо.


Резонанс в електричному колі змінного струму спостерігається за умови, що RL = Rc і Z = R

Значення резонансної частоти збігається зі значенням частоти вільних коливань в ідеальному контурі (власних коливань — формула Томсона)

У колі з індуктивністю, ємністю та активним опором у загальному випадку між напругою і силою струму є зсув фаз, який можна визначити за формулами:


Коли в колі досягнуто резонансу (Ri = Rc), зсуву фаз немає: напруга і сила струму мають однакові фази. При цьому й коефіцієнт потужності максимальний: 1-113.jpg.

Коли у колі змінного струму досягнуто резонансу (RL = RC), то сила струму й напруга мають однакові фази (зсув фаз ф = 0) і коефіцієнт потужності максимальний:
З'ясуємо, якими можуть бути амплітуди напруг на індуктивному та ємнісному опорах за резонансу:


Як бачимо, за резонансу значення цих напруг однакові. А оскільки вони мають протилежні фази, то повністю компенсують одна одну. Ці напруги можуть у багато разів перевищувати напругу, яка подається до кола.

Внаслідок рівності напруг у цьому послідовному колі за резонансу останній резонанс називають резонансом напруг.

При резонансі у послідовному колі напруги на індуктивному і ємнісному опорах повністю компенсують одна одну, тому такий резонанс називається резонансом напруг

Розглядаючи характеристики затухаючих електромагнітних коливань, ми ввели поняття про хвильовий, або характеристичний опір:
Тепер бачимо, що характеристичний опір дорівнює індуктивному і ємнісному опорам за резонансу.

Важливе значення в техніці має резонанс у так званому паралельному колі — резонанс струмів. Спостерігати резонанс струмів зручно в електричному колі, схему якого наведено на мал. 3.15. У такому колі лампи однакові. Якщо підібрати однакові ємнісний та індуктивний опори у паралельних вітках, то лампи Л1 і Л2 світитимуться яскраво, а лампа ЛЗ ледь жеврітиме. У паралельних вітках відбуватимуться коливання, енергія яких поповнюється через лампу ЛЗ. Сили струму у вітках можуть у багато разів перевищувати силу струму в загальному колі І, як і напруги на індуктивному та ємнісному опорах за резонансу напруг.

ЗАПИТАННЯ
1. Які струми вважають змінними?
2. Які найпростіші способи одержання синусоїдальних змінних струмів?
3. Які змінні струми вважаються квазістаціонарними?
4. Які навантаження вважаються активними?
5. Які навантаження в колах змінного струму вважають реактивними? Які їх види ви знаєте?
6. За яких навантажень фази миттєвих значень напруги і сили струму в колах змінного струму однакові?
7. Як визначаються індуктивний і ємнісний опори?
8. Що таке повний опір кола змінного струму з індуктивністю або ємністю?
9. Які зсуви фаз між напругою і силою струму в колі з індуктивністю і в колі з ємністю?
10. Як визначається миттєве значення потужності в колі змінного струму?
11. Чому рівне середнє значення потужності змінного струму за період?
12. Як визначаються ефективні значення електрорушійної сили, напруги і сили струму в колах змінного струму?
13. Як визначається кількість теплоти, що виділяється в колі змінного струму?
14. Що таке коефіцієнт потужності в колах змінного струму?
15. Чи завжди в колах змінного струму напруга і сила струму мають однакові фази?
16. Чому рівний повний опір кола змінного струму, що має активний, індуктивний та ємнісний опори?
17. За яких умов сила струму в колі змінного струму максимальна?
18. Коли у послідовному колі змінного струму спостерігається резонанс напруг?
19. Коли у паралельному колі змінного струму спостерігається резонанс струмів?
20. Чи може спостерігатися резонанс в електричному колі, в якому неможливі вільні коливання?

Є.В. Коршак, О.І. Ляшенко, В.Ф. Савченко, Фізика, 11 клас
