    Гибка — слесарная операция, с помощью которой заготовке или ее части придается необходимая форма. Гибку небольших заготовок из тонколистового металла выполняют в тисках. Чтобы не испортить поверхность заготовок, на губки тисков надевают нагубники. Заготовку в тисках закрепляют так, чтобы линия сгиба (разметочная риска) находилась на уровне нагубников.

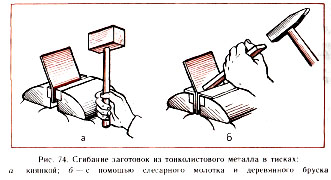

     Гибку выполняют киянкой (рис. 74, а). Можно пользоваться слесарным молотком, но удары следует наносить не по заготовке, а по деревянному бруску, который будет отгибать металл, не оставляя на нем вмятин (рис. 74, б). Первоначально легкими ударами сгибают края заготовки, а затем переходят к ее средней части.

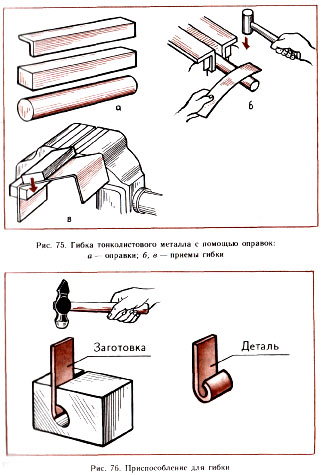

     Для гибки заготовок часто применяют оправки в виде брусков металла различной формы (рис. 75).

     Если необходимо согнуть большое количество одинаковых деталей, пользуются специальными приспособлениями. Например, установив заготовку в прорезь приспособления, показанного на рис. 76, и ударяя по ней молотком, можно быстро получить деталь необходимой формы.

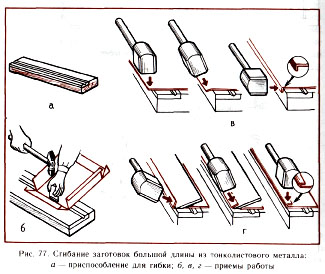

     Заготовки большой длины можно гнуть в приспособлении, представляющем собой металлическую полосу, прикрепленную к деревянному брусу (рис. 77).

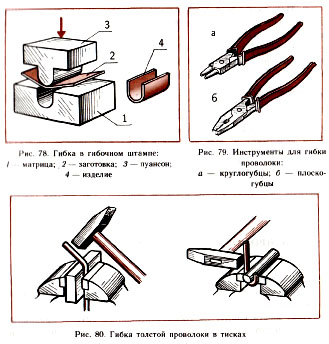

На заводах листовой металл сгибают в гибочных штампах (рис. 78) и на профилегибочных станах. Эту работу выполняют кузнецы и штамповщики.
При изготовлении изделий из проволоки для придания заготовке нужной формы также применяется операция гибки.
    Проволоку диаметром до 3 мм сгибают плоскогубцами и круглогубцами (рис. 79). Плоскогубцы применяют, когда необходимо согнуть часть заготовки под нужным углом. Для сгибания деталей криволинейной формы применяют круглогубцы.
    Толстую проволоку гнут в тисках с помощью оправок (рис. 80).

1. Работать только исправными киянкой и молотком.
2. Надежно закреплять заготовку в тисках.
3. Не стоять за спиной работающего.
4. Не класть оправки и инструменты на край верстака.
5. При гибке проволоки не держать левую руку близко к месту сгибе.

                          ПРАКТИЧЕСКАЯ РАБОТА

      Сгибание заготовок из тонколистового металла и проволоки
1. Размеченную заготовку коробки для мелких деталей, совка хозяйственного, крючка для вешалки и др. закрепите в тисках таким образом, чтобы линия сгиба была на уровне накладных уголков (нагубников).
2. При помощи киянки согните заготовку по намеченным линиям. При необходимости используйте оправки или имеющиеся приспособления.
3. Согните из проволоки заготовки чертилки, крючка дверного, колец для штор и др. Сравните полученные размеры с чертежными.

•  Гибка, киянка, оправка, гибочный штамп, профилегибочный стан, кузнец, штамповщик, плоскогубцы, круглогубцы.

1. Какие инструменты необходимы для гибки тонколистового металла и проволоки?

2. Можно ли при гибке тонколистового металла применять слесарный молоток?

3. Назовите правила безопасности при гибке заготовок.

4. Для какой цели применяют накладные уголки (нагубники)?

5. Какие приспособления применяют при гибке? Перечислите приспособления, которые имеются в школьных мастерских.

6. Как избежать вмятин на заготовке при ее гибке?

7. Как согнуть толстую проволоку?



А.Т. Тищенко, П.С.Самородский, В.Д.Симоненко, Н.П.Щипицын,Технология 5 класс
