Деловая графика в задачах планирования и управления


При решении задач планирования и управления очень важна форма отображения результатов. Чем это отображение нагляднее, тем легче воспринимаются результаты человеком. Самой наглядной формой представления информации являются рисунки, графики и диаграммы.

Это породило в информатике целое направление, называемое компьютерной графикой. Компьютерная графика подразделяется на несколько видов: иллюстративная, деловая, инженерная я научная. Деловая графика состоит в визуализации, то есть представлении в наглядной форме больших массивов числовой информации.

Представьте себе огромный годовой отчет о работе предприятия, состоящий из множества числовых таблиц, содержание которых воспринять человеку в целом очень трудно. Но если эту же информацию представить в виде диаграмм, как она становится обозримой, лучше понимается характер изменения величин, легче производится их сравнение. Табличные процессоры содержат развитые средства деловой графики. Познакомимся с основными понятиями деловой графики.

Диаграмма — это средство графического представления количественной информации, предназначенное для сравнения значений величин или нескольких значений одной величины, слежения за изменением их значений и так далее.

Как правило, диаграммы строятся в прямоугольной системе координат, где по горизонтальной оси ОХ откладываются значения независимой переменной (аргумента), а по вертикальной оси ОY — значения зависимой переменной (функции). На один рисунок может быть выведено одновременно несколько диаграмм.

При графической обработке числовой информации с помощью табличного процессора следует:

1) указать область данных (блок ячеек), по которым будет строиться диаграмма;

2) определить последовательность выбора данных (по строкам или по столбцам) из выбранного блока.

При выборе по столбцам х-координаты берутся из крайнего левого столбца выделенного блока. Остальные столбцы содержат у-координаты диаграмм. По количеству столбцов определяется количество строящихся диаграмм. При выборе по строкам самая верхняя строка выделенного блока является строкой х-координат, остальные строки содержат у-координаты. Типы диаграмм и способы их построения рассмотрим на конкретном примере.

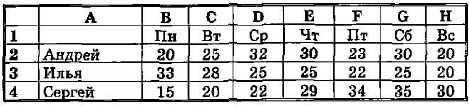

Пример. Три друга Андрей, Илья и Сергей решили во время школьных каникул поработать распространителями популярной газеты « Садовод-огородник». Друзья работали в течение недели. Число газет, проданных каждым из ребят за каждый день, залесено в электронную таблицу в виде, представленном в табл. 2.1.


  Таблица

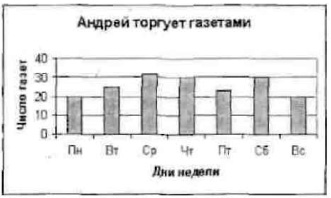

Гистограмма (столбчатая диаграмма) применяется для отражения дискретного изменения одной или нескольких величин. На рис. 2.5 представлена гистограмма, отражающая результаты торговли Андрея в каждый день недели.

   Гистограмма в Excel
              Рис. 2.5. Гистограмма в Excel

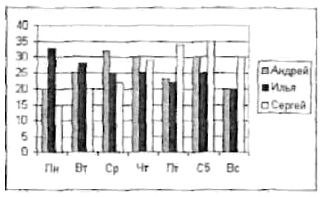

Вторая диаграмма (рис. 2.6) представляет собой множественную гистограмму. Она дает возможность наглядно сравнить три величины: результаты торговли Андрея, Ильи и Сергея.

 Диаграмма

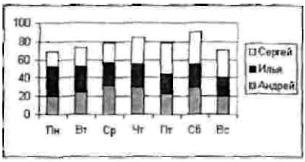

На рис. 2.7 представлена ярусная диаграмма. Другое название — гистограмма с накоплением. Здесь каждый столбик — это сумма трех величин. Диаграмма дает представление о вкладе каждой величины в общую сумму.


  Ярусная диаграмма'
Рис, 2.7. Ярусная диаграмма (гистограмма с накоплением)

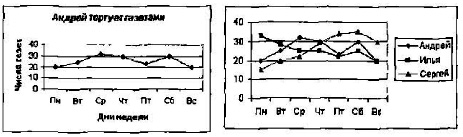

График позволяет отразить изменение одной или нескольких величин в виде непрерывных линий. На рис. 2.8 в виде графика отражена та же информация, что приведена на рис. 2.5 в виде гистограммы. Аналогично рис. 2.9 отображает ту же информацию, что и рис. 2.6

  График в Excel
        Рис. 2.8 График в Excel                     Рис. 2.9 Отображение нескольких
                                                                                  графиков в Excel


Круговая диаграмма служит для сравнения значении нескольких величин в одной точке. Применение круговой диаграммы бывает особенно наглядным, если величины в сумме составляет некоторое единое целое (100%).

           Круговая диаграмма


MS Excel содержит еще целый ряд других типов и видов диаграмм, с которыми вы можете познакомиться экспериментально.

Коротко о главном

Деловая графика — средство визуализации, то есть представления в наглядной форме, массивов числовых данных.

Данные для диаграммы выбираются из выделенного блока таблицы. Возможен выбор данных по столбцам и по строкам.

Столбчатые диаграммы называются гистограммами и отражают дискретное распределение величин. Можно построить как одиночную так и множественную гистограмму.

График рассматривается как разновидность диаграммы. На графике отражается непрерывный процесс изменения величины.

Круговая диаграмма используется для представления вклада нескольких величин в единое целое.

Вопросы и задания


1.  В чем состоит назначение диаграмм?

2. Как определяется область выбора данных из таблицы для построения диаграммы и порядок выбора? Какие величины откладываются по горизонтальной (ОХ) оси и вертикальной (ОУ) оси?

3. В каких ситуациях предпочтительнее использовать: гистограммы; графики; круговые диаграммы?

4. Постройте таблицу, отражающую число уроков в вашем классе и в двух-трех других классах каждый день недели. На основании этих данных представьте эскизы различных видов диаграмм, рассмотренных в данном параграфе.




Семакин И.Г., Хеннер Е.К., Информатика и ИКТ, 11
