Динамометр. Вес тела

Гипермаркет знаний>>Физика и астрономия>>Физика 7 класс>>Динамометр. Вес тела

Содержание

Что такое динамометр


Динамометр (от греческого слова "динамис" - сила) - это прибор для измерения силы.

Существуют различные конструкции динамометров. Силу тяги тракторов, тягачей, буксиров и т. д. измеряют с помощью тяговых динамометров (рис. 35).

Для измерения мышечной силы руки используют медицинский динамометр - силомер (рис. 36).

На рисунке 37 изображен учебный пружинный динамометр, рассчитанный на измерение сил до 4 Н. Он состоит из стальной пружины с указателем и крючком, прикрепленной к пластмассовому (в старых конструкциях к деревянному) основанию, на которое нанесена шкала (буква "N" на шкале динамометра - это международное обозначение ньютона).
Динамометр. Вес тела. фото

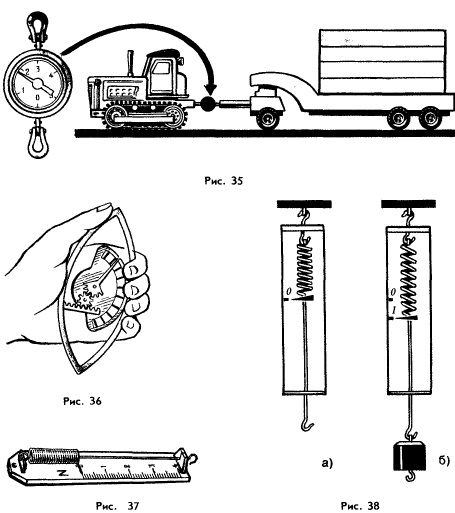

Рисунок 35, 36, 37, 38. Различные виды динамометров.
Действие пружинного динамометра основано на уравновешивании измеряемой силы силой упругости пружины.

Градуирование пружины динамометра (т. е. создание шкалы с делениями) можно осуществить следующим образом. К основанию динамометра (под пружиной) прикрепляют полоску белой бумаги. Затем отмечают положение указателя при нерастянутой пружине - это нулевое деление (рис. 38, а). После этого к крючку подвешивают груз массой 102 г. На этот груз действует сила тяжести 1 Н. Под действием этого груза пружина растягивается и указатель перемещается вниз. В положении равновесия сила тяжести, действующая на груз, уравновешивается противоположно направленной силой упругости.

Следовательно, растяжение пружины при этом будет соответствовать силе упругости, также равной 1 Н. Поэтому новое положение указателя отмечают на бумаге цифрой 1 (рис. 38,6).

Затем к первому грузу подвешивают еще один такой же, увеличивая тем самым общую массу до 204 г, а силу тяжести - до 2 Н. Соответствующее положение указателя отмечают цифрой 2. После этого прикрепляют третий, а затем четвертый груз, каждый раз отмечая положение указателя соответствующей цифрой.

Для того чтобы можно было измерять десятые доли ньютона, каждое из расстояний между отметками 0 и 1, 1 и 2, 2 и 3, 3 и 4 делят на десять равных частей. Такое построение шкалы возможно благодаря закону Гука, из которого следует, что сила упругости пружины увеличивается во столько же раз, во сколько раз увеличивается ее удлинение.

Динамометр можно применять и для измерения веса тела.

Весом тела называют силу, с которой оно давит на горизонтальную опору или растягивает вертикальный подвес.
                Р - вес тела.
Если к вертикально расположенному пружинному динамометру прикрепить груз, то после того, как груз растянет пружину и остановится, на крючок динамометра будут действовать две силы: сила упругости пружины Fупр и вес груза Р. Эти силы будут противоположны по направлению, но равны по величине. Поэтому динамометр позволяет измерить не только силу упругости (и равную ей силу тяжести груза), но и вес тела Р.

Вес покоящегося, а также равномерно и прямолинейно движущегося (относительно Земли) тела равен действующей на него силе тяжести:
                P = mg

Несмотря на совпадение формул, между силой тяжести и весом тела есть существенное различие. Сила тяжести приложена к телу, на которое действует Земля, а вес тела приложен к подвесу или опоре, на которую это тело давит. Если обе эти силы изобразить в виде стрелок, указывающих их направление (а направлены эти силы вертикально вниз), то это будет выглядеть так, как показано на рисунке 39.Динамометр. Вес тела. фото

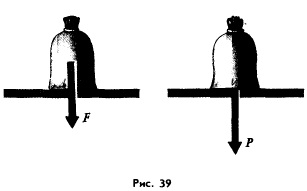

Рисунок 39. Изображение силы тяжести и силы, приложенной к опоре (веса тела).

Вес тела не следует путать с его массой. Масса тела измеряется в килограммах, а вес тела (как и любая другая сила в физике) - в ньютонах. Вес тела имеет направление, а масса никакого направления не имеет.

Виды динамометров

Из изученной темы на сегодняшнем уроке мы с вами узнали, что такое динамометр и что он применяются для измерения силы либо момента силы.

Такой прибор, как динамометр имеет упругий элемент, который состоит из силового звена и отсчетного устройства. Во время измерения измеряемое усиление в силовом звене динамометра влечет за собой деформацию, которая с помощью передачи либо же непосредственно несет информацию отсчетному устройству.

При помощи динамометра можно измерить различные усилия, начиная от долей ньютонов и до 1 Мн (100 тс).

А теперь давайте более подробно остановимся и узнаем, какие бывают виды динамометров и где они применяются.

По своему принципу действия динамометры делятся на:

• электронные;
• механические;
• гидравлические.

Механические динамометры в свою очередь бывают пружинные и рычажные.


Механический динамометр

Самым известным, простым и часто используемым является механический динамометр. Также мы с вами уже знаем, что такой динамометры делятся на пружинный и рычажный.

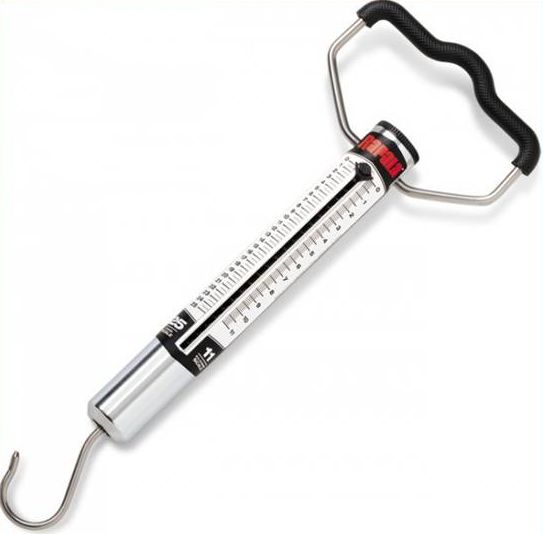

К пружинному динамометру относят такой прибор, в котором происходит воздействие силы на пружину. Пружина в этом случае имеет свойство растягиваться или сжиматься. Если быть более точным, то можно сказать, что в этом случае принцип работы можно определить с помощью закона Гука. Примером механического динамометра может служить известный каждому безмен.


динамометр

В отличие от пружинного динамометра, рычажный имеет еще меньшую точность и сильно зависит от таких внешних условий, как температура.


Гидравлический динамометр


динамометр

Но не во всех случаях удобно использовать механические динамометры. Вот, например, при взаимоотношении с жидкостями лучше будет использовать гидравлические динамометры, так как в этом случае причина кроется в возникновении давления, выталкивающего жидкость из сосуда, где фиксируется с помощью специального аппарата количество поступающей жидкости.

У гидравлического динамометра также имеются свои недостатки. Этот аппарат имеет довольно таки сложную конструкцию, обладает невысокой точностью и также подвергается внешним воздействиям окружающей среды.

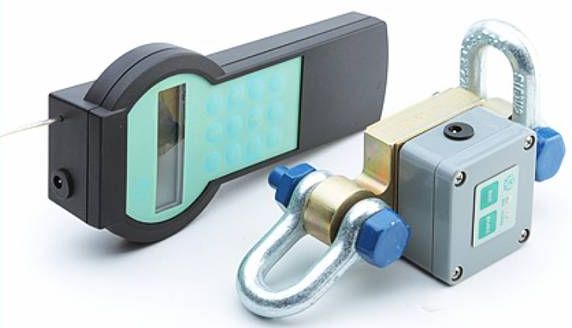

Электрический динамометр


динамометр

В отличие от механических динамометров, которые имеют довольно таки простую конструкцию, электрический динамометр появился не так давно и существует всего насколько десятилетий. Его основными элементами являются датчики, с помощью которых происходит анализ данных показаний деформации под действием силы с помощью преобразования данных в электрический сигнал, обработки сигнала и его записи в память прибора.

В наше время этот вид динамометра является самым популярным и часто употребляемым. Преимуществом этого прибора является его небольшой размер и небольшая зависимость от изменений внешних воздействий.

Но кроме уже перечисленных видов динамометров существуют и другие их классификации, которые применяются по назначению. К этим видам приборов можно отнести и такой важный прибор, как медицинский динамометр.

С помощью кистевого динамометра можно определить состояние человеческих мышц и узнать о физической форме человека. Такой аппарат просто необходим при реабилитации человека после травмы и чтобы, осуществлять контроль над восстановительными процессами.

И хотя различные динамометры имеют свои плюсы и минусы, но каждый из них находит свое применение. Ведь, если механический динамометр на производстве и не совсем удобен, то для использования в быту он незаменим, благодаря своей простоте и наглядности. Но, конечно же, самым употребляемым все же, остается электрический динамометр, хотя и имеет довольно таки сложную конструкцию.

Вопросы

1. Что такое динамометр?
2. На чем основано действие пружинного динамометра?
3. Что называют весом тела?
4. По какой формуле находится вес покоящегося тела?
5. Чем отличается вес тела от силы тяжести и массы тела?



С.В. Громов, И.А. Родина, Физика 7 класс
