                           Координатная плоскость


На координатной прямой «прописаны» точки — «жильцы», у каждой точки есть свой «номер дома» — ее координата. Если же точка берется в плоскости, то для ее «прописки» нужно указывать не только «номер дома», но и «номер квартиры». Напомним, как это делается.

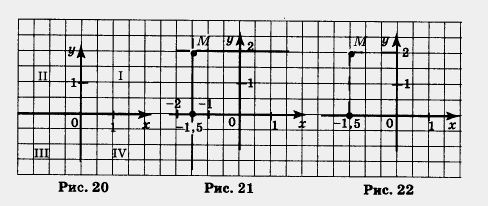

Проведем две взаимно-перпендикулярные координатные прямые и будем считать началом отсчета на обеих прямых точку их пересечения — точку О. Тем самым на плоскости задана прямоугольная система координат (рис. 20), которая превращает обычную плоскость в координатную. Точку О называют началом координат, координатные прямые (ось х и ось у) называют осями координат, а прямые углы, образованные осями координат, называют координатными углами. Координатные прямоугольная углы нумеруют так, как показано на рисунке 20.

А теперь обратимся к рисунку 21, где изображена прямоугольная система координат и отмечена точка М. Проведем через нее прямую, параллельную оси у. Прямая пересекает ось х в некоторой точке, у этой точки есть координата — на оси х. Для точки, изображенной на рисунке 21, эта координата равна -1,5, ее называют абсциссой точки М. Далее проведем через точку М прямую, параллельную оси х. Прямая пересекает ось у в некоторой точке, у этой точки есть координата — на оси у.

Для точки М, изображенной на рисунке 21, эта координата равна 2, ее называют ординатой точки М. Коротко пишут так: М(-1,5; 2). Абсциссу записывают на первом месте, ординату — на втором. Используют, если в этом есть необходимость, и другую форму записи: х = -1,5; у = 2.

Замечание 1. На практике для отыскания координат точки М обычно вместо прямых, параллельных осям координат и проходящих через точку М, строят отрезки этих прямых от точки М до осей координат (рис. 22).


Координатная плоскость


Замечание 2. В предыдущем параграфе мы ввели разные обозначения для числовых промежутков. В частности, как мы условились, запись (3, 5) означает, что на координатной прямой рассматривается интервал с концами в точках 3 и 5. В настоящем же параграфе пару чисел мы рассматриваем как координаты точки; например, (3; 5) — это точка на координатной плоскости с абсциссой 3 и ординатой 5. Как же правильно по символической записи определить, о чем идет речь: об интервале или о координатах точки? Чаще всего это бывает ясно по тексту. А если не ясно? Обратите внимание на одну деталь: в обозначении интервала мы использовали запятую, а в обозначении координат — точку с запятой. Это, конечно, не очень существенное, но все-таки различие; будем его применять.

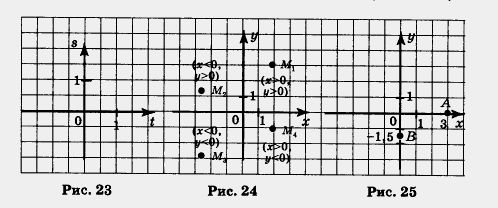

Учитывая введенные термины и обозначения, горизонтальную координатную прямую называют абсцисс, или осью х, а вертикальную координатную прямую — осью ординат, или осью у. Обозначения х, у используют обычно при задании на плоскости прямоугольной системы координат (см. рис. 20) и часто говорят так: дана система координат хОу. Впрочем, встречаются и другие обозначения: например, на рисунке 23 задана система координат tOs.
Алгоритм отыскания координат точки М, заданной в прямоугольной системе координат хОу


Алгоритм отыскания координат


Именно так мы и действовали, находя координаты точки М на рисунке 21. Если точка М1(х; у) принадлежит первому координатному углу, то х > 0, у > 0; если точка М2(х; у) принадлежит второму координатному углу, то х < 0, у > 0; если точка М3(х; у) принадлежит третьему координатному углу, то х < О, у < 0; если точка М4(х; у) принадлежит четвертому координатному углу, то х > О, у < 0 (рис. 24).

А что будет, если точка, координаты которой надо найти, лежит на одной из осей координат? Пусть точка А лежит на оси х, а точка В — на оси у (рис. 25). Проводить через точку А прямую, параллельную оси у, и находить точку пересечения этой прямой с осью х не имеет смысла, поскольку такая точка пересечения уже есть — это точка А, ее координата (абсцисса) равна 3. Точно так же не нужно проводить через точку А прямую, параллельную оси х, — этой прямой является сама ось х, которая пересекает ось у в точке О с координатой (ординатой) 0. В итоге для точки А получаем А(3; 0). Аналогично для точки В получаем В(0; - 1,5). А для точки О имеем О(0; 0).

Вообще, любая точка на оси х имеет координаты (х; 0), а любая точка на оси у — координаты (0; у)

Итак, как находить координаты точки в координатной плоскости, мы обсудили. А как решать обратную задачу, т. е. как, задав координаты, построить соответствующую точку? Чтобы выработать алгоритм, проведем два вспомогательных, но в то же время важных рассуждения.

Первое рассуждение. Пусть в системе координат хОу проведена прямая I, параллельная оси у и пересекающая ось х в точке с координатой (абсциссой) 4


Система координат



(рис. 26). Любая точка, лежащая на этой прямой, имеет абсциссу 4. Так, для точек М1, М2, М3 имеем М1(4; 3), М2(4; 6), М3(4; - 2). Иными словами, абсцисса любой точки М прямой удовлетворяет условию х = 4. Говорят, что х = 4 — уравнение прямой l или что прямая I удовлетворяет уравнению х = 4.


Координатная плоскость

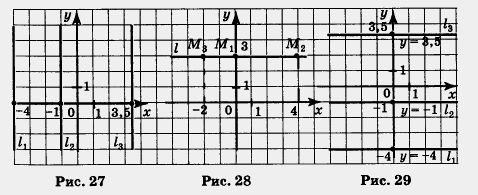

На рисунке 27 изображены прямые, удовлетворяющие уравнениям х = - 4 (прямая I1), x = - 1
(прямая I2) x = 3,5 (прямаяI3). А какая прямая удовлетворяет уравнению х = 0? Догадались? Ось у.

Второе рассуждение.Пусть в системе координат хОу проведена прямая I, параллельная оси х и пересекающая ось у в точке с координатой (ординатой) 3 (рис. 28). Любая точка, лежащая на этой прямой, имеет ординату 3. Так, для точек М1, М2, М3 имеем: М1(0; 3), М2(4; 3), М3(- 2; 3). Иными словами, ордината любой точки М прямой I удовлетворяет условию у = 3. Говорят, что у = 3 — уравнение прямой I или что прямая I удовлетворяет уравнению у = 3.

На рисунке 29 изображены прямые, удовлетворяющие уравнениям у = - 4 (прямая l1), у = - 1 (прямая I2), у = 3,5 (прямая I3)- A какая прямая удовлетворяет уравнению у = 01 Догадались? Ось х.


Координатная плоскость

Заметим, что математики, стремясь к краткости речи, говорят «прямая х = 4», а не «прямая, удовлетворяющая уравнению х = 4». Аналогично, они говорят «прямая у = 3», а не «прямая, удовлетворяющая равнению у = 3 ». Мы будем поступать точно так же. Вернемся теперь к рисунку 21. Обратите внимание, что точка М (- 1,5; 2), которая там изображена, есть точка пересечения прямой х = -1,5 и прямой у = 2. Теперь, видимо, будет понятен алгоритм построения точки по заданным ее координатам.

Алгоритм построения точки М (а; Ь) в прямоугольной системе координат хОу

Алгоритм

П р и м е р. В системе координат хОу построить точки: А (1; 3), В (- 2; 1), С (4; 0), D (0; - 3).

Решение. Точка А есть точка пересечения прямых х = 1 и у = 3 (см. рис. 30).

Точка В есть точка пересечения прямых x = - 2 и y = 1 (рис. 30). Точка С принадлежит оси х, а точка D — оси у (см. рис. 30).


Координатная плоскость


В заключение параграфа заметим, что впервые прямоугольную систему координат на плоскости стал активно использовать для замены алгебраических моделей геометрическими французский философ Рене Декарт (1596-1650). Поэтому иногда говорят «декартова система координат», «декартовы координаты».
