Для изображения на чертежах очень крупных или слишком мелких изделий (самолеты, часы) используют масштабы. Масштаб — это отношение размеров изображения к действительным размерам предмета.



Если изображения на чертежах имеют такие же размеры, как и действительные размеры детали, считается, что чертежи выполнены в натуральную величину, или в масштабе 1:1 (один к одному). Если изображения на чертеже имеют размеры больше действительных размеров детали, то для их построения использован масштаб увеличения. Если изображения на чертеже имеют размеры меньше действительных размеров детали, то для их построения использован масштаб уменьшения.

Стандарт (ГОСТ 2.302-68) устанавливает:

• масштаб натуральной величины — 1:1.
• масштабы уменьшения — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.
• масштабы увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

При любом масштабе на чертеже всегда наносят только действительные размеры. Масштаб записывают в специальной графе основной надписи по типу 1:1; 1:2; 2:1 и т. д. Масштаб может быть проставлен на поле чертежа только для тех изображений, которые выполнены в масштабе, отличном от масштаба, заявленного в основной надписи. В этом случае над изображением делают запись М 1:2; М 2:1 и т. д.

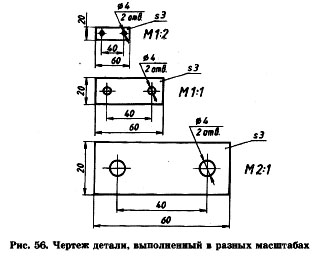

Сопоставьте изображения, выполненные в различных масштабах (рис. 56).Чтобы построить чертеж детали в масштабе 2:1, необходимо линейные размеры изображения увеличить в два раза. Если необходимо выполнить изображение в масштабе 1:2, то линейные размеры уменьшаются в два раза. Размеры углов не изменяются при выборе масштаба изображения.

Вопросы и задания
1. Что такое масштаб?
2. Какие масштабы установлены стандартом?
3. Для чего необходимы масштабы?
4. Где указывается масштаб изображения на чертеже?
5. Где и как указывается масштаб изображения, если он отличается от указанного в основной надписи?
6. В рабочей тетради на листе бумаги в клеточку выполните чертеж картонной прокладки (рис. 57) в масштабе 2:1.

Н.А.Гордеенко, В.В.Степакова - Черчение.,9 класс
