Модуль вектора магнитной индукции. Сила Ампера

Гипермаркет знаний>>Физика и астрономия>>Физика 11 класс>> Модуль вектора магнитной индукции. Сила Ампера



                                         §3  МОДУЛЬ ВЕКТОРА МАГНИТНОЙ ИНДУКЦИИ. СИЛА АМПЕРА

Магнитное поле действует на все участки проводника с током. Зная силу, действующую на каждый малый участок проводника, можно вычислить силу, действующую на весь замкнутый проводник в целом.

Закон, определяющий силу, действующую на отдельный небольнюй участок проводника (элемент тока), был установлен в 1820 г. А. Ампером1. Так как создать обособленный элемент тока нельзя, то Ампер проводил опыты с замкнутыми проводниками. Меняя форму проводников и их расположение, он сумел установить выражение для силы, действующей на отдельный элемент тока.

Модуль вектора магнитной индукции. Выясним экспериментально, от чего зависит сила, действующая на проводник с током в магнитном поле. Это позволит нам дать определение модуля вектора магнитной индукции, а затем найти силу Ампера.

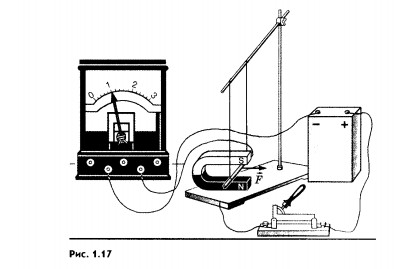

Действие магнитного поля на проводник с током будем изучать на установке, изображенной на рисунке 1.17. Свободно подвешенный горизонтально проводник находится в поле постоянного подковообразного магнита.

1 Точнее говоря. Ампер установил закон для силы взаимодействия между двумя небольшими участками (элементами) проводников с током. Он был сторонником теории дальнодействия и не пользовался понятием поля. Однако по традиции и в память о заслугах этого ученого выражение для магнитной силы, действующей на проводник с током со стороны магнитного поля, также называют законом Ампера.

ампер

Ампер Андре Мари (1775—1836) — великий французский физик и математик, один из основоположников электродинамики. Ввел в физику понятие «электрический ток» и разработал первую теорию магнетизма, основанную на гипотезе молекулярных токов, открыл механическое взаимодействие электрических токов и установил количественные соотношения для силы этого взаимодействия. Назван Максвеллом «Ньютон электричества». Работал также в области механики, теории вероятностей и математического анализа.


Поле магнита сосредоточено в основном между его полюсами, поэтому магнитная сила действует практически только на часть проводника длиной 7.02-3.jpg, расположенную непосредственно между полюсами. Сила 7.02-4.jpg измеряется с помощью специальных весов, связанных с проводником двумя стерженьками. Она направлена горизонтально, перпендикулярно проводнику и линиям магнитной индукции.

Увеличивая силу тока в 2 раза, можно заметить, что и действующая на проводник сила также увеличивается в 2 раза. Добавив еще один такой же магнит, мы в 2 раза увеличим размеры области, где существует магнитное поле, и тем самым в 2 раза увеличим длину части проводника, на которую действует магнитное поле. Сила при этом также увеличится в 2 раза. И наконец, сила Ампера зависит от угла, образованного вектором 7.02-2.jpg с проводником.

Сила Ампера

В этом можно убедиться, меняя наклон подставки, на которой находятся магниты, так, чтобы изменялся угол между проводником и линиями магнитной индукции. Сила достигает максимального значения 7.02-5.jpg, когда вектор магнитной индукции перпендикулярен проводнику.

Итак, максимальная сила, действующая на отрезок проводника длиной 7.02-3.jpg, но которому идет ток, прямо пропорциональна произведению силы тока I на длину участка 5.02-11.jpg

Этот опытный факт можно использовать для определения модуля вектора магнитной индукции. В самом деле, 5.02-12.jpg  не будет зависеть ни от силы тока и проводнике, ни от длины участка проводника. Именно поэтому это отношение можно принять за характеристику магнитного поля в том месте, где расположен участок проводника длиной 7.02-3.jpg.

Модуль нектора магнитной индукции определяется отношением максимальной силы, действующей со стороны магнитного поля на отрезок проводника с током, к произведению силы тока на длину этого отрезка:

Сила Ампера

Магиичное поле полностью характеризуется вектором магнитной индукции 7.02-2.jpg В каждой точке магнитного поля можно определить направление вектора магнитной индукции и его модуль, если измерить силу, действующую на отрезок проводника с током.

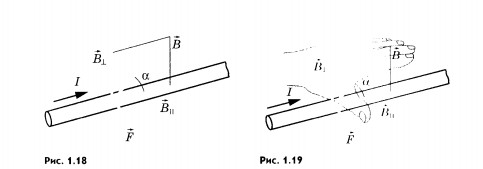

Модуль силы Ампера. Пусть вектор магнитной индукции 7.02-2.jpg составляет угол 7.02-6.jpg (рис. 1.18) с направлением отрезка проводника с током (элементом тока). (За направление элемента тока принимают направление, в котором по проводнику идет ток.) Опыт показывает, что магнитное поле, вектор индукции которого направлен вдоль проводника с током, не оказывает никакого действия на ток. Модуль силы зависит лишь от модуля составляющей вектора 7.02-2.jpg, перпендикулярной проводнику, т. е. от 5.02-14.jpg, и не зависит от составляющей 7.02-2.jpg1, направленной вдоль проводника.

Максимальная саля Ампера согласно формуле (1.1) равна:

Сила Ампера

ей соответствует угол 5.02-16.jpg. При произвольном значении угла а сила пропорциональна не В, а составляющей 5.02-17.jpg.

Сила Ампера

Поэтому выражение для силы F, действующей на малый отрезок проводника 7.02-3.jpg, при силе тока в нем l, со стороны магнитного поля с индукцией 7.02-2.jpg, составляющей с элементом тока угол 7.02-6.jpg, имеет вид

Сила Ампера

Это выражение называют законом Ампера. Сила Ампера равна произведению модуля силы тока, вектора магнитной индукции, длины, отрезка проводника и синуса угла между направлениями векторов магнитной индукции и тока.

Направление силы Ампера. В рассмотренном выше опыте вектор 7.02-4.jpg перпендикулярен элементу тока и вектору 7.02-2.jpg. Его направление определяется правилом левой руки: если левую руку расположить так, чтобы перпендикулярная проводнику составляющая вектора магнитной индукции 7.02-2.jpg. входила в ладонь, а четыре вытянутых пальца были направлены по направлению тока, то отогнутый на 90° большой палец укажет направление силы, действующей на отрезок проводника (рис. 1.19).

Это правило справедливо во всех случаях.

Единица магнитной индукции. Мы ввели новую величину — вектор магнитной индукции. За единицу модуля век тора магнитной индукции можно принять магнитную индукцию однородного поля, в котором на отрезок провод пика длиной 1 м при силе тока в нем 1 А действует со стороны поля максимальная сила Fm = 1 Н. Согласно формуле (1.1) единица магнитной индукции равна5.02-20.jpg .

Единица магнитной индукции получила название тесла (Тл) в честь югославского ученого-электротехника II. Тее л а (1856—1943).

Измеряя силу, действующую со стороны магнитного поля на участок проводника с током, можно определить модуль вектора магнитной индукции. Сформулирован закон Ампера для силы, действующей на участок проводника с током в магнитном поле.


1.    Как определяется модуль вектора магнитной индукции!
2.    Чему равен модуль вектора силы Ампера!
3.    Сформулируйте правило для определения направления силы Ампера.
4.    В каких единицах измеряется магнитная индукция!





Мякишев Г. Я., Физика. 11 класс : учеб. для общеобразоват. учреждений : базовый и профил. уровни / Г. Я. Мякишев, Б. В. Буховцев, В. М. Чаругин; под ред. В. И. Николаева, Н. А. Парфентьевой. — 17-е изд., перераб. и доп. — М. : Просвещение, 2008. — 399 с : ил.
