Назначение и устройство токарно-винторезного станка ТВ-6

Гипермаркет знаний>>Технология>>Технология 7 класс>> Назначение и устройство токарно-винторезного станка ТВ-6


                                           18. Назначение и устройство токарно- винторезного станка ТВ-6

В школьных мастерских применяются токарно-винторезные станки, которые предназначены для обработки тел вращения (валов, колец, дисков и др.), нарезания резьбы и сверления осевых отверстий.

В токарно-винторезном станке, как в любой другой технологической машине (сверлильном станке, токарном станке по дереву и др.), есть электродвигатель, передаточный механизм, рабочий орган (шпиндель) и система управления.

Виды механических передач, применяемых в токарном станке

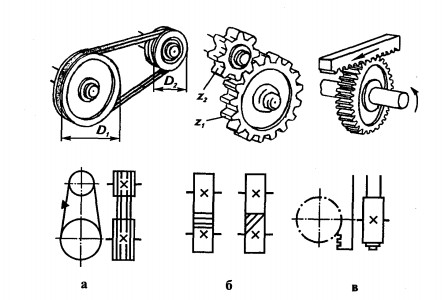

Рис. 61. Виды механических передач, применяемых в токарном станке: а — ременная; б — зубчатая; в — реечная

В передаточном механизме станка применяются механические передачи: ременная (рис. 61, а), зубчатая (рис. 61, б), реечная (рис. 61, в). Детали передач, которые передают движение, называются ведущими (шкив с диаметром D1 и зубчатое колесо с числом зубьев z1 на рис. 61). Детали, которые воспринимают это движение, называются ведомыми (шкив с диаметром D2 и шестерня с числом зубьев z2 на рис. 61).

Важной характеристикой механических передач является передаточное отношение и. Оно показывает отношение частоты вращения ведущей детали к частоте вращения ведомой. Для ременной передачи оно может быть вычислено по формуле: u = D1 / D2, а для зубчатой передачи - u = z1 / z2- Например, при числе зубьев ведущего колеса z1 = 40 и при числе зубьев ведомого колеса z2 = 20 получаем: u = 40 / 20 = 2.

На рис. 62 показан общий вид школьного токарно-вин- торезного станка ТВ-6, а на рис. 63 — его кинематическая схема.
Токарно-винторезный станок ТВ-6

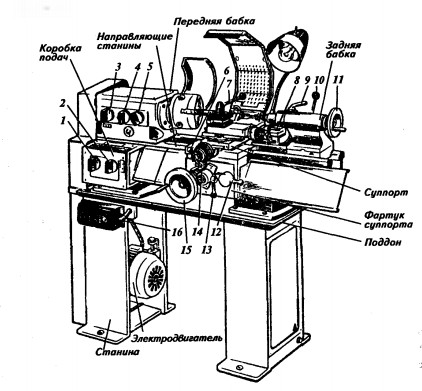

Рис. 62. Токарно-винторезный станок ТВ-6: 1,2- рукоятки переключения скоростей вращения ходового вала и ходового винта; 3 - рукоятка переключения гитарного механизма; 4, 5 — рукоятки переключения скоростей вращения шпинделя; 6 - рукоятка поперечной подачи суппорта; 7 — рукоятка закрепления резцедержателя; 8 - рукоятка перемещения верхних салазок; 9 — рукоятка крепления пиноли; 10 — рукоятка крепления задней бабки; 11 - маховик подачи пиноли; 12, 13 - рукоятки управления механической подачей; 14 — кнопка; 15 — маховик перемещения суппорта; 16 - кнопки включения и отключения электродвигателя

Основанием станка является станина, установленная на двух тумбах. В левой тумбе находится электродвигатель. На станине крепятся передняя бабка, задняя бабка и суппорт.

В передней бабке размещена коробка скоростей, которая осуществляет изменение частоты вращения ведомого вала. На шпинделе крепится приспособление для крепления заготовки (токарный патрон и др.).

Коробка подач — это механизм, позволяющий изменять скорость перемещения суппорта.

Суппорт предназначен для закрепления и перемещения режущего инструмента или заготовки. Суппорт содержит трое салазок и резцедержатель.

Продольные салазки (каретка) прикреплены к фартуку суппорта и двигаются по направляющим станины механически или вручную с помощью рукоятки 15 (рис. 62). Поперечные салазки перемещаются вручную рукояткой 6. Верхние салазки закреплены на поворотной плите и могут поворачиваться на угол до 40° (для точения конических поверхностей). Перемещаются верхние салазки вручную рукояткой 8. Для отсчета перемещений предусмотрены специальные устройства — лимбы.

Задняя бабка служит для поддержания конца длинных заготовок при помощи центра, а также для закрепления и подачи сверл и зенковок. Она может перемещаться по направляющим станины и закрепляться неподвижно рукояткой 10. В верхней части корпуса задней бабки находится пиноль, которую можно перемещать маховиком 11 и фиксировать рукояткой 9.

Точение деталей осуществляется за счет срезания резцом стружки с вращающейся заготовки. Вращательное движение заготовки называют главным. Главное движение обеспечивается за счет передачи движения по цепочке (рис. 63): двигатель — ременная передача — коробка скоростей — шпиндель с патроном и заготовкой.

Поступательное движение резца, которое обеспечивает непрерывность снятия слоя металла, называют движением подачи. Движение подачи обеспечивается цепочкой: двигатель — ременная передача — коробка скоростей — коробка подач - фартук суппорта - суппорт с резцом.

Кинематическая схема токарно-винторезного станка ТВ-6

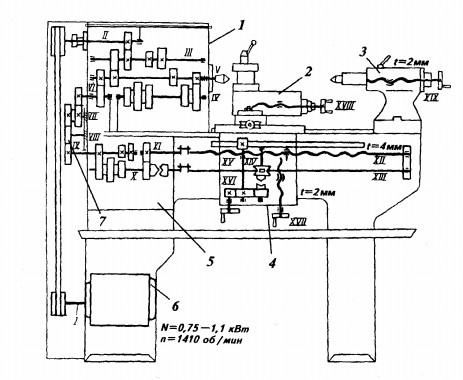

Рис. 63. Кинематическая схема токарно-винторезного станка ТВ-6: 1 - передняя бабка; 2 - суппорт; 3 - задняя бабка; 4 - фартук;
5 - коробка подач; 6 - электродвигатель; 7 - гитара

На предприятиях применяются более сложные токарно- винторезные станки. На таких станках закрепление заготовок, резцов, перемещение задней бабки выполняются механическим путем. В массовом производстве, где необходим изготавливать большое количество одинаковых деталей применяют токарные станки-автоматы, которые без участия человека по заданной программе выполняют подачу и закрепление заготовок, смену и закрепление инструмента, токарную обработку на необходимых режимах и др.

Токарные работы на предприятиях выполняют токари. Токарь — одна из наиболее распространенных рабочих профессий по обработке металла. Эта профессия подразделяется на несколько специальностей: токарь, токарь-карусельщик, токарь-револьверщик, токарь-расточник и др. Токарь должен знать устройство станков, основы черчения, назначение и правила применения различных инструментов и приспособлений, уметь пользоваться контрольно-измерительными приборами, разбираться в свойствах металлов и сплавов и др.

                                                                 Практическая работа

                                 Ознакомление с устройством токарно-винторезного станка ТВ-6

1.    Осмотрите токарно-винторезный станок и назовите его основные части.
2.    Рассмотрите кинематическую схему токарно-винторезного станка ТВ-6 (рис.63) и разберитесь, каким образом передается от электродвигателя главное движение заготовке и движение подачи инструменту.
3.    Изобразите в рабочей тетради кинематическую схему одной из частей станка (по указанию учителя).

О Токарно-винторезный станок, механические передачи (ременная, зубчатая, реечная), ведущее и ведомое звено передачи, передаточное отношение, станина, передняя бабка, коробка скоростей, коробка подач, суппорт, лимб, задняя бабка, главное движение, движение подачи, токарь.



1. Назовите виды механических передач.

2. Что такое ведущее звено передачи? Ведомое?

3. Что называется передаточным отношением механической передачи?

4. Укажите назначение токарно-винторезного станка и назовите операции, выполняемые на нем.

5. В чем сходство токарно-винторезного станка и токарного станка для обработки древесины?

6. Почему токарный станок относится к технологическим машинам?

7. Что такое главное движение и движение подачи?






Самородский П.С., Симоненко В.Д., Тищенко А.Т., Технология. Трудовое обучение: Учебник для учащихся 7 класса (вариант для мальчиков) общеобразовательной школы. / Под ред. В.Д. Симоненко.— М.: Вентана-Графф, 2003. — 192 е.: ил.
