Нарезание резьбы

Гипермаркет знаний>>Технология>>Технология 7 класс>> Нарезание резьбы



                                                                             24. Нарезание резьбы

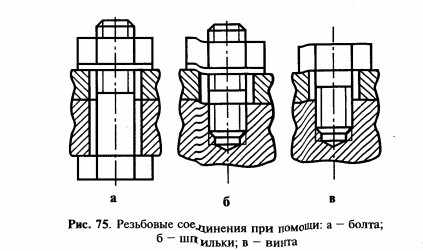

Многие детали машин строительных конструкций и бытовых приборов скрепляют между собой при  помощи резьбовых соединений. В резьбовых соединениях применяют болты, шпильки и винты. Болт - цилиндрический стержень с головкой на одном конце и с резьбой на другом (рис. 75, а). Шпилька - цилиндрический стержень с резьбой на обоих концах (рис. 75, б) Один конец шпильки ввинчивается в одну из соединяемых деталей, а на другой конец устанавливают скрепляемую деталь и навинчивают гайку. Винт - цилиндрцческий стержень с резьбой для ввинчивания в одну из соединяемых деталей и головкой различных форм (рис. 75, в)

резьбовые соединения

Резьба - это выступы на поверхности винтов и гаек, расположенные по винтовой линии. Основными элементами резьбы являются угол подъема винтовой линии 20.04-12.jpg, шаг резьбы р....., угол профиля 20.04-13.jpg, наружный и внутренний диаметры резьбы (рис. 76).

Изображение резьбы на чертеже показано на рис. 60 (стр. 85).

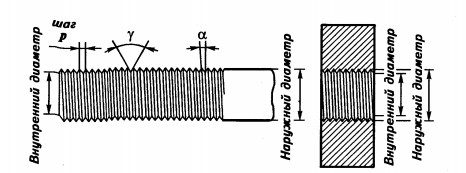

Элементы резьбы

Рис. 76. Элементы резьбы

Для нарезания наружной крепежной резьбы используют специальный инструмент — плашки (рис. 77, а). Плашка имеет вид гайки из закаленной стали. Резьбу плашки пересекают сквозные продольные отверстия. Режущие кромки, образованные этими отверстиями в местах пересечения с профилем резьбы, имеют форму клина и обеспечивают резание заготовки. Стружка выходит в отверстия.

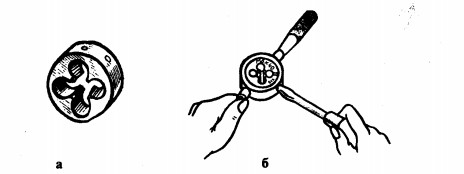

Круглая плашка (а) и ее закрепление в плашкодержателе (б)

Рис. 77. Круглая плашка (а) и ее закрепление в плашкодержателе (б)

Для того чтобы нарезать резьбу плашкой на стержне, надо по табл. 6 определить диаметр стержня для данной резьбы и проточить заготовку на этот диаметр с обязательным выполнением фаски на конце стержня. Фаска необходима для того, чтобы плашка в начальной стадии нарезания резьбы легче захватывала металл.


Заготовку закрепляют вертикально в тисках, предварительно разметив на стержне длину нарезаемой резьбы. Длина выступающей над плоскостью губок части стержня должна быть больше длины нарезаемой резьбы на 20...25 мм.

Плашку для нарезания требуемой резьбы (диаметр резьбы и ее шаг обозначены на поверхности плашки) закрепляют в плашкодержателе (рис. 77, б), накладывают на верхний торец стержня и с небольшим нажимом, без перекосов, вращают ее (рис. 78). Первые витки резьбы можно нарезать без смазки, так как плашка захватывает сухой металл легче, затем стержень смазывают маслом. Вращают плашкодержа- тель следующим образом: один-два оборота по часовой стрелке и пол-оборота в обратном направлении    для ломания стружки.

нарезание резьбы

Качество нарезанной резьбы в условиях школьных мастерских можно проверить, навинчивая на нее соответствующую гайку.

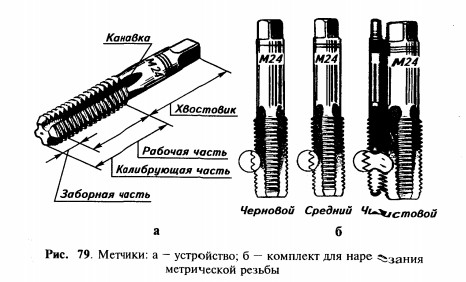

Внутреннюю резьбу (резьбу в отверстии) нарезают метчиком (рис. 79). Он состоит из хвостовика и рабочей части. Рабочая часть метчика представляет собой винт с продольными канавками. Режущие кромки образованы  пересечением поверхности канавки с профилем резьбы  метчика. По канавкам при нарезании резьбы сходит стружка.

метчики

Ручные метчики для нарезания метрической  резьбы выпускают по одному, либо для труднообрабатываемых материалов в комплекте по два (чистовой и черновой) или три (черновой, средний и чистовой) штуки. На хвостовой части всех метчиков нанесены круговые риски (одна, две или три) или проставлены номера метчиков и указаны диаметр и шаг резьбы.

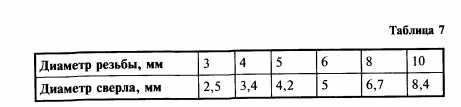

Перед нарезанием резьбы метчиком в детали выполняют отверстие соответствующего диаметра (табл. 7).



Заготовку с отверстием закрепляют в тисках так, чтобы ось отверстия была перпендикулярна плоскости губок тисков. Затем на хвостовик чернового метчика надевают вороток, а рабочую часть метчика смазывают маслом. Метчик вертикально без перекоса помещают в нарезаемое отверстие и, прижимая его к детали левой рукой, плавно вращают вороток по часовой стрелке, пока метчик не врежется в металл и не встанет устойчиво. После этого вороток берут обеими руками и вращают с легким нажимом: один-два оборота по часовой стрелке и пол-обо- рота против. Так нарезают все отверстие.

Закончив нарезание черновым метчиком, его вывертывают, вставляют средний и повторяют нарезание. Окончательно доводят резьбу чистовым метчиком.

Качество резьбы в условиях мастерских можно проверить, вворачивая в отверстие соответствующий болт.

Нарезание резьбы метчиком

Рис. 80. Нарезание резьбы метчиком

При нарезании резьбы иногда возникают следующие дефекты, которых следует избегать:

1) шероховатая или рваная нарезка — получается, если отсутствует смазка, а также из-за перекоса метчика или плашки;
2)    резьба неполного профиля — если диаметр отверстия больше нормы или диаметр стержня меньше нормы;
3)    перекос резьбы или поломка метчика и плашки — если диаметр отверстия меньше нормы или диаметр стержня больше нормы.

                                                         Практическая работа

                     Нарезание резьбы плашкой на токарно- винторезном станке

1.    Настройте станок на минимальную частоту вращения шпинделя.
2.    Закрепите заготовку в трехкулачковый патрон.
3.    Закрепите требуемую плашку в плашкодержателе.
4.    Переместите заднюю бабку к правому торцу заготовки и закрепите ее так, чтобы между пинолью и торцом заготовки можно было вставить плашкодержатель.
5.    Установите плашку заборной частью на фаску заготовки и подожмите плашкодержатель пинолью задней бабки. Рукоятку плашкодержателя обоприте на планку, закрепленную в резцедержателе (рис. 81).

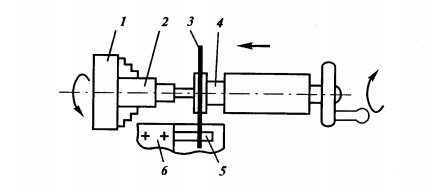

Нарезание резьбы плашкой на токарно-винторезном станке

Рис. 81. Нарезание резьбы плашкой на токарно-винторезном станке:
1 - трехкулачковый патрон; 2 — заготовка; 3 — плашкодержатель с плашкой; 4 — пиноль задней бабки; 5 — планка; 6 — резцедержатель

6.    Включите станок. Вращая маховик задней бабки, подожмите пинолью плашкодержатель к вращающейся заготовке. Как только плашка начнет навинчиваться на заготовку самостоятельно, вращение маховика следует прекратить.
7.    Не доходя 3...4 мм до конца нарезаемого участка, выключите станок, отведите пиноль и переместите поперечные салазки на себя. Вращением плашкодержателя вручную нарежьте резьбу до конца.

Примечание:нарезание резьбы можно производить без включения станка, проворачивая шпиндель вручную.

О Резьбовое соединение, болт, шпилька, винт, резьба (наружная и внутренняя), плашка, плашкодержатель, метчик, вороток.

1. Где применяются резьбовые соединения?

2. Чем болт отличается от шпильки?

3. Какими инструментами нарезают наружную резьбу? Внутреннюю резьбу?

4. Что общего у плашки, метчика, резца, сверла?

5. Каково назначение канавок в плашке и метчике?

6. В какой последовательности вручную нарезают резьбу на стержне? В отверстии?

7. Почему место нарезания резьбы смазывают маслом?

8. С какой целью при нарезании резьбы плашку или метчик надо периодически возвращать на пол-оборота назад?







Самородский П.С., Симоненко В.Д., Тищенко А.Т., Технология. Трудовое обучение: Учебник для учащихся 7 класса (вариант для мальчиков) общеобразовательной школы. / Под ред. В.Д. Симоненко.— М.: Вентана-Графф, 2003. — 192 е.: ил.
