Основная надпись чертежа

Гипермаркет знаний>>Черчение 9 класс>>Черчение: Основная надпись чертежа


Все виды конструкторской документации (графические и текстовые) имеют основную надпись, которая располагается в правом нижнем углу поля чертежа. На листах формата А4 основную надпись располагают только вдоль короткой стороны (рис. 36), а на остальных форматах — вдоль короткой либо вдоль длинной стороны, в зависимости от расположения изображений изделия на формате.

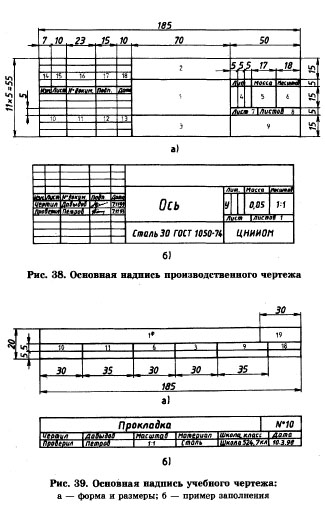

Форму, размеры, содержание основной надписи устанавливает ГОСТ 2.104-68. Основная надпись производственного чертежа имеет следующие размеры: длина — 185 мм, высота — 55 мм (рис. 38, а). На рис. 38, б показан пример ее заполнения.

                                                              основная надпись


Размеры основной надписи учебных чертежей стандартами не регламентируются. Исходя из практики ее удобнее выполнять длиной 185 мм и высотой, выбираемой в пределах от 15 до 24 мм. Пример основной надписи учебного чертежа представлен на рис. 39.

Рассмотрим, какую информацию несет основная надпись, применяемая на производственных и учебных чертежах.


Цифрами обозначены номера граф (рис. 38, а, рис. 39, а), в которых записываются:
1.  Наименование изделия.
2.  Обозначение документа (вписывается только на производственных чертежах).
3.  Обозначение материала, из которого изготовлена деталь.
4.  Литера (вписывается только при оформлении некоторых производственных чертежей).
5.  Масса изделия указывается в килограммах (на многих чертежах не заполняется).
6.  Масштаб (например, 1:1).
7, 8. Номера листов графического документа (заполняется только на производственных чертежах).
9.  Наименование организации, выпустившей документ.
10. Указываются функции исполнителей документа — «чертил», «проверил».
11. Указываются фамилии исполнителя и проверившего документ.
12,14-18 (заполняются только на производственных чертежах).
13. Записывается дата изготовления документа.
19. Графа, специально введенная только для учебных чертежей, в которой записываются № задания и вариант (для удобства проверки).

Примеры заполнения основной надписи представлены на рис. 38, б и 39, б.

Вопросы и задания
1. Объясните, для чего на чертеже выполняют основную надпись. Какие сведения указывают в основной надписи? Где помещают основную надпись на чертеже?
2. На каком из форматов основную надпись чертежа нельзя располагать вдоль длинной стороны? Чему равны размеры этого формата?
3. На формате А4, выполненного вами ранее, заполните графы основной надписи учебного чертежа.



Н.А.Гордеенко, В.В.Степакова - Черчение.,9 класс
