Параллельное соединение проводников

Гипермаркет знаний>>Физика и астрономия>>Физика 9 класс>>Физика: Параллельное соединение проводников

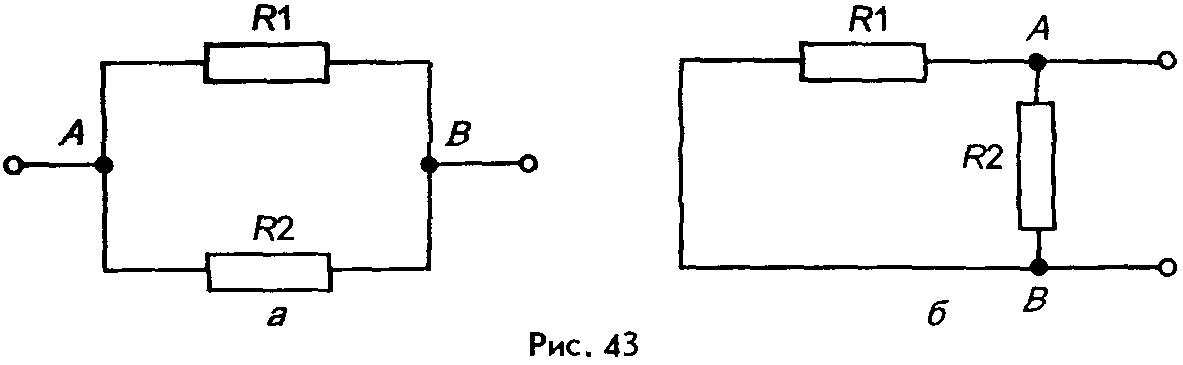

   При параллельном соединении все проводники (резисторы, лампы и т.д.) подключаются к одной и той же паре точек А и В (рис. 43).

Параллельное соединение проводников
Связь между общими значениями силы тока, напряжения и сопротивления с их значениями на отдельных участках цепи при этом отличается от той, что была при последовательном соединении. Теперь соответствующие формулы имеют вид

Параллельное соединение проводников
Параллельное соединение проводников
   Чтобы убедиться в справедливости этих соотношений, следует собрать цепь и с помощью амперметра и вольтметра произвести необходимые измерения.
   Итак, при параллельном соединении проводников напряжение на всех участках цепи одно и то же, общая сила тока равна сумме сил токов на отдельных проводниках, а общее сопротивление двух проводников находится как отношение произведения их сопротивлений к их сумме.
   Первые две из этих закономерностей справедливы для любого числа параллельно соединенных проводников, последняя - только для двух.
   Если R1=R2, то

Параллельное соединение проводников
Мы видим, что общее сопротивление двух одинаковых проводников в 2 раза меньше сопротивления одного проводника. Эта закономерность допускает обобщение: если параллельно соединено n одинаковых потребителей электроэнергии (резисторов, ламп и т.д.), то их общее сопротивление в п раз меньше сопротивления каждого из них:

Параллельное соединение проводников
Отсюда следует, что с увеличением числа проводников общее со¬противление будет становиться все меньше и меньше. Это может показаться странным. На самом деле ничего удивительного в этом нет: ведь при параллельном соединении проводников происходит как бы увеличение общей площади их поперечного сечения, а с увеличением площади сечения проводника, как известно, его сопротивление уменьшается.

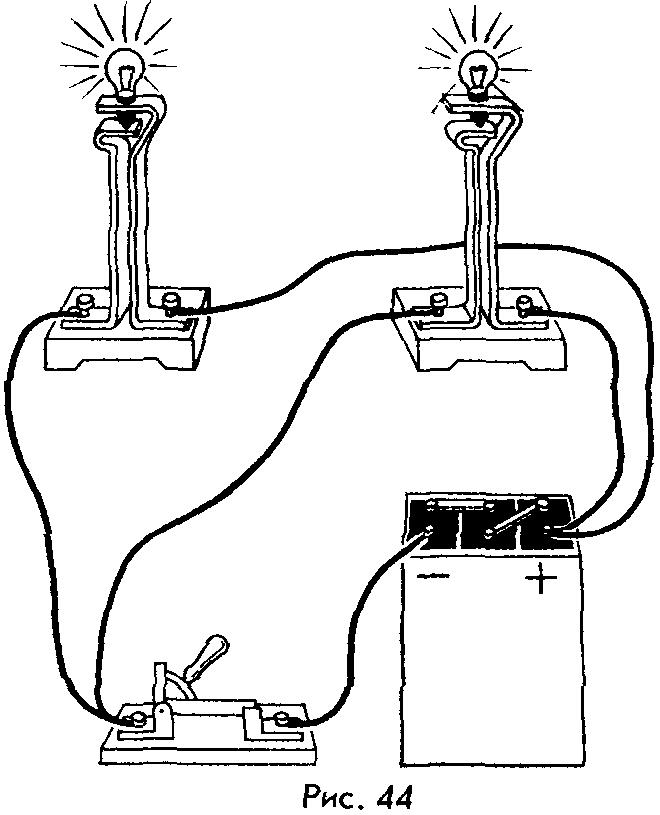

   Отличительной особенностью параллельного соединения нескольких потребителей является то, что при выключении одного из них остальные продолжают работать. Так, например, вывернув одну лампу в цепи, изображенной на рисунке 44, мы увидим, что другая будет по-прежнему гореть.
Параллельное соединение проводников
   Большинство потребителей электроэнергии - электронагревательные приборы, холодильники, швейные машины, магнитофоны, телевизоры и т. д. - рассчитаны на напряжение сети 220 В. Поэтому все они должны включаться в сеть параллельно, ибо только в этом случае они окажутся под одним и тем же напряжением (220 В) и будут продолжать работать при выключении одного из них.
   На рисунке 45 приведена упрощенная схема квартирной электропроводки. Провода сети, между которыми существует на¬пряжение 220 В, обозначены буквами Ф и О. Первый из них называют фазным, второй - нулевым. Нулевой провод соединен с землей. Именно с ним соединяют все потребители. И наоборот, все выключатели соединяют с фазным проводом. Такой порядок подключения потребителей и выключателей обеспечивает наибольшую безопасность человека.
Параллельное соединение проводников


   ???
   1. Какое соединение называют параллельным?
   2. Начертите схему цепи, изображенной на рисунке 44.
   3. Какие три закономерности справедливы для параллельного соединения проводников?
   4. Как находится общее сопротивление параллельно соединенных проводников, когда они одинаковые?
   5. Перечислите все элементы электрической цепи, изображенной на рисунке 45.
   6. Предположим, что при замене лампы человек случайно коснулся металлического контакта в патроне лампы и одновременно с этим какой-либо заземленной части здания (например, батареи отопления). Под каким напряжением он окажется? Рассмотрите ситуацию, когда лампа и выключатель подсоединены к проводам сети так, как это показано на рисунке 45. Что произойдет, если лампу и выключатель поменять местами?
   7. Почему у вольтметров делают большое внутреннее сопротивление, а у амперметров - малое?


С.В. Громов, И.А. Родина, Физика 9 класс
