                                    Глава 1

           Источники географической информации

      §1.План местности и географическая карта.

               Математическая основа карт

План местности — это чертеж местности, выполненный в условных знаках и в крупном масштабе.

Географическая карта — это уменьшенное обобщенное изображение земной поверхности Земли на плоскости при помощи условных знаков. На картах показывают как видимые объекты местности, так и усредненные показатели различных природных явлений (осадков, температуры и т.д.).

Топографическая карта занимает промежуточное положение между планом местности и географическою картой. Топографическая карта имеет градусную сеть, как у географической карты, и условные знаки, как у плана. Масштаб топографической карты крупнее по сравнению с картами, но гораздо мельче, чем масштаб плана. Так как на топографической карте изображаются небольшие по площади территории, на ней практически нет искажений, связанных с шарообразностью Земли. Такую карту лучше всего использовать при изучении своей местности. По ней можно ориентироваться, наметить маршрут движения. Топографические карты используются строителями, военными, землеустроителями.

Математической основой карт являются масштаб и картографическая проекция. Масштаб определяет степень уменьшения размеров объектов и расстояний между ними, а картографическая проекция — величину и характер искажений, которые неизбежны, когда шарообразная поверхность Земли (эллипсоид) изображается на плоскости.

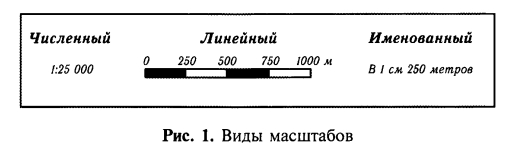

Применяются различные виды масштабов (рис. 1).

Численный масштаб выражается дробью, например 1:100000. Чем больше знаменатель дроби, тем меньше сама дробь, а значит, мельче масштаб. Например, масштаб 1:100000 мельче, чем масштаб 1:10000.

Масштаб 1:100000 означает, что уменьшение произведено в 100000 раз, то есть 1 см карты соответствует 100000 см (1 км) местности. Такое пояснение называется именованным масштабом.

Для того чтобы определить по карте или плану расстояние сразу в метрах или километрах, можно использовать линейный масштаб. Это масштаб, который изображается в виде прямой линии, разделенной на отрезки, каждый из которых соответствует определенному расстоянию на местности.

Для изображения шарообразной поверхности Земли на плоскости географической карты используются картографические проекции. Каждой проекции присущи искажения, вызванные сжатиями и растяжениями при переходе от сферической поверхности к плоскости карты.

При проектировании поверхности шара и картографической сетки на плоскость используют вспомогательные геометрические поверхности: цилиндр, конус, плоскость.

В зависимости от этого картографические проекции делятся соответственно на: цилиндрические, конические и азимутальные (рис. 2). Например, для карт мира применяются цилиндрические проекции, где параллели и меридианы изображаются системой прямых линий, пересекающихся под прямым углом. Для карт России применяются конические проекции, где параллели — дугообразные линии, а меридианы — лучи, расходящиеся из одной точки.

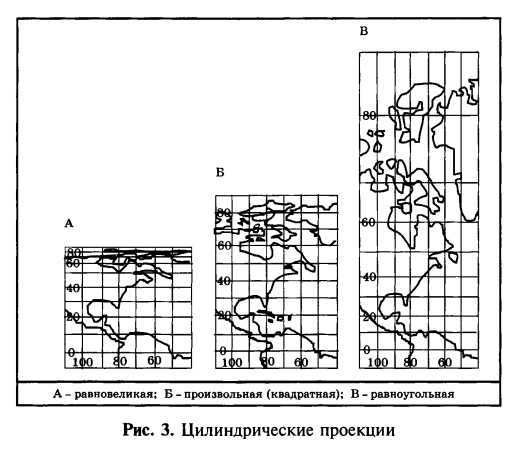

По характеру искажений картографические проекции бывают равноугольными, равновеликими, равнопроме- жуточными и произвольными (рис. 3).



В равноугольной проекции углы на карте равны соответствующим углам на местности и на глобусе. По картам в равноугольных проекциях удобно определять направления движения, но зато на них искажаются расстояния и площади. Карты в равноугольной проекции используются, например, в навигации. Равновеликие или равноплощадные проекции передают без искажений площади географических объектов: материков, государств, морей. По картам в равновеликих проекциях измеряют площади территорий. Но искажения углов и форм в проекциях максимальны. Карты, построенные в произвольных проекциях, имеют искажения и углов и площадей, но в меньшей степени.

Как видно, при изображении поверхности Земли на карте без искажений не обойтись: искажаются длины линий, площади, фигуры и углы. Посмотрите на политическую карту мира, где Гренландия по площади почти равна Австралии; в то же время на глобусе Гренландия в три с половиной раза меньше Австралии. На картах мира искажения возрастают от экватора к полюсам. Масштаб, указанный на карте (главный масштаб), сохраняется на экваторе — линии нулевых искажений. Масштаб длин изменяется в разных частях карты и заметно отличается от главного масштаба.

Максаковский В.П., Петрова Н.Н., Физическая и экономическая география мира. - М.:Айрис-пресс, 2010. - 368с.:ил.
