Построение параллельных и перпендикулярных прямых

Гипермаркет знаний>>Черчение 9 класс>>Черчение: Построение параллельных и перпендикулярных прямых



При выполнении чертежей производят различные геометрические построения. Построением называют графический способ решения геометрических задач на плоскости при помощи чертежных инструментов.

Существует несколько способов построения параллельных прямых. Рассмотрим один из них, который осуществляется с помощью угольника и линейки.

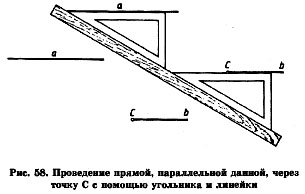

Чтобы построить прямую, проходящую через точку С и параллельную данной прямой а, приложим к прямой а катет угольника. К нему подведем линейку так, чтобы она совпадала с гипотенузой угольника (рис. 58). Затем угольник переместим по неподвижной линейке до заданной точки С. Добьемся того, чтобы точка С совпала со стороной угольника, и проведем через точку прямую, обозначив ее Ь. Получим прямую Ь || а. Таким способом можно провести любое количество прямых, параллельных заданной. Вместо линейки можно использовать другой угольник.


проведение прямой


Чтобы построить перпендикуляр к прямой через заданную точку с помощью рейсшины, необходимо переместить ее ниже заданной прямой. К рейсшине приложить угольник так, как показано на рис. 59, совместив положение стороны угольника с заданной точкой. Затем провести прямую, которая будет перпендикулярна заданной. Этот же случай рассмотрен на примере построения перпендикуляра с использованием двух угольников (рис. 60).

перпендикуляр


Н.А.Гордеенко, В.В.Степакова - Черчение.,9 класс
