Применение сжатого воздуха

Гипермаркет знаний>>Физика и астрономия>>Физика 7 класс>>Применение сжатого воздуха

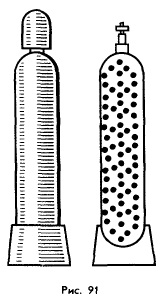

Сжатый воздух может занимать значительно меньше места, чем при обычных условиях. Поэтому при хранении и перевозке воздух сжимают. При этом давление воздуха повышается, и поэтому приходится использовать специальные, достаточно прочные стальные баллоны (рис. 91). В таких баллонах, например, содержат сжатый воздух в подводных лодках, а также кислород, используемый при сварке металлов.
Применение сжатого воздуха. фото

Рисунок 91. Стальные баллоны.

На применении сжатого воздуха основано действие различных пневматических устройств (от латинского слова "пневматикос" - воздушный). К ним относятся, например, отбойный молоток и пневматический тормоз.

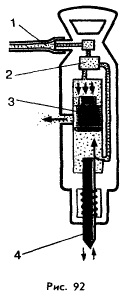

Устройство отбойного молотка показано на рисунке 92. По шлангу 1 подается сжатый воздух. Устройство 2, называемое золотником, направляет его поочередно то в верхнюю, то в нижнюю часть цилиндра. Под действием этого воздуха боек 3 начинает быстро перемешаться то в одну, то в другую сторону, периодически (с частотой 1000-1500 ударов в минуту) воздействуя на пику 4. Удары последней используют для разрыхления мерзлых грунтов, откалывания от массива кусков горных пород, угля и т. д.
Применение сжатого воздуха. фото

Рисунок 92. Отбойный молоток.

На рисунке 93 показано устройство пневматического тормоза железнодорожного вагона. Магистраль 1, тормозной цилиндр 4 и резервуар 3 заполняют сжатым воздухом. При открывании стоп-крана сжатый воздух выходит из магистральной трубы, и давление в правой части тормозного цилиндра становится меньше, чем в левой (из которой сжатый воздух благодаря клапану 2 выйти не может). В результате этого поршень тормозного цилиндра перемещается вправо и прижимает тормозную колодку 5 к ободу колеса 6, которое при этом затормаживается.
Применение сжатого воздуха. фото

Рисунок 93. Пневматический тормоз.

Давление сжатого воздуха используется и при добыче нефти. На рисунке 94 показаны два способа ее добычи: а - нефть фонтанирует под давлением подземных газов и вод; б - нефть идет из скважины под давлением сжатого воздуха, накачиваемого в нефтеносный пласт.
Применение сжатого воздуха. фото

Рисунок 94. Применение сжатого воздуха при добыче нефти.

Вопросы.

1. Почему сжатые газы содержат в специальных стальных баллонах?

2. Как действует отбойный молоток?

3. Опишите принцип действия пневматического тормоза.

4. Расскажите о способах добычи нефти из скважины



С.В. Громов, И.А. Родина, Физика 7 класс
