Пробивание и сверление отверстий

Гипермаркет знаний>>Технология 5 класс>>Технология:Пробивание и сверление отверстий

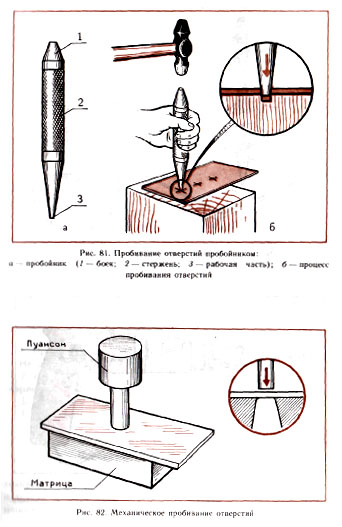

     Отверстия в тонколистовом металле можно получить пробиванием или сверлением. Для пробивания отверстий диаметром до 8 мм применяют пробойник (бородок) — стальной стержень с плоской рабочей поверхностью (рис. 81).
     Лист жести кладут на торец деревянного бруска, пробойник устанавливают в нужной точке и ударами слесарного молотка по бойку пробивают отверстие. Края полученного отверстия с нижней стороны листа выравнивают ударами киянки или молотка.
    На заводах для получения отверстий в листовом металле вместо пробойника применяют специальный инструмент — пуансон. Пробивают отверстия на штамповочном прессе (рис. 82). Лист или несколько листов кладут на матрицу с одним или несколькими отверстиями. Пуансон или несколько пуансонов под давлением входят в матрицу и пробивают отверстия, выталкивая отходы — кружки диаметром, равным диаметру отверстий.

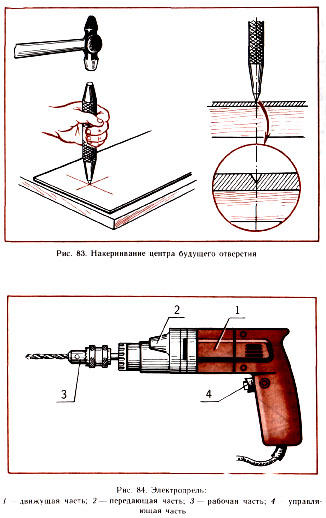

    Более точные отверстия в металле можно получить сверлением. При этом выполняют те же приемы и правила безопасной работы, что и при сверлении отверстий в древесине. Место расположения отверстия намечают кернером, чтобы сверло не скользило по заготовке (рис. 83).

пробивание отверствий

электродрель

сверло

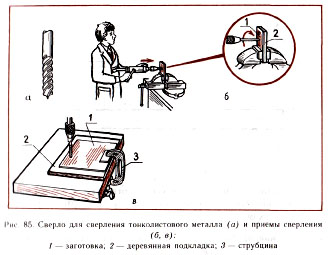

     Сверление выполняют ручной дрелью, электродрелью (рис. 84) или на сверлильном станке.При сверлении тонколистового металла обычное спиральное  сверло сминает и рвет заготовку. В этом случае применяют сверла со специальной заточкой (рис. 85, а). Под заготовку подкладывают деревянный брусок (рис. 85, б, в).


1. При пробивании отверстий работать исправным молотком. Не держать пальцы около рабочей части пробойника.
2. Надежно закреплять деталь в тисках или на столе при сверлении.
3. Проверять  надежность  закрепления  сверла  в  патроне.
4. При сверлении нельзя сильно нажимать на ручку дрели.


                                                                                     ПРАКТИЧЕСКАЯ РАБОТА

                                                                               Пробивание и сверление отверстий

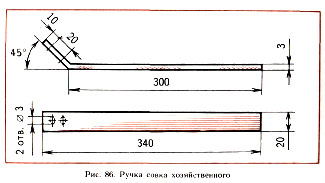

1.Просверлите отверстия в подвеске (см. рис. 59, а), ручке совка хозяйственного (рис. 86), крючке для вешалки (см. рис. 59, б) и других деталях, предварительно разметив их положение с помощью   кернера.

ручка совка

2. По отверстиям в ручке разметьте отверстия в задней части корпуса совка (см. технологическую карту на с. 70) и пробейте их пробойником.



  •  Сверление, пробойник, штамповочный пресс, пуансон, электродрель.

1. Назовите инструменты, применяемые в учебной мастерской для получения отверстий в заготовках.

2. Для какой цели при пробивании и сверлении отверстий под тонколистовую заготовку подкладывают деревянный брусок?

3. Почему для сверления тонкой жести применяют сверла со специальной заточкой?

4. Почему в конце сверления необходимо уменьшить нажим сверла на заготовку?

5. Почему при сверлении дрелью ось вращения сверла должна быть строго перпендикулярна плоскости заготовки?

6. Чем отличается пробойник (бородок) от кернера?


А.Т. Тищенко, П.С.Самородский, В.Д.Симоненко, Н.П.Щипицын,Технология 5 класс
