Разметка тонколистового металла и проволоки

Гипермаркет знаний>>Технология 5 класс>>Технология: Разметка тонколистового металла и проволоки

     Для того чтобы правильно изготовить деталь, на поверхность заготовки наносят контуры будущего изделия в виде линий и точек с соблюдением чертежных размеров. Эта слесарная операция называется разметкой.

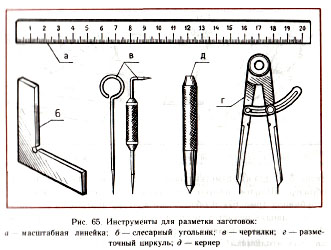

    Разметка выполняется с помощью металлической масштабной линейки, слесарного угольника, чертилки, разметочного циркуля и кернера (рис. 65).
Слесарный угольник (рис. 65, б) применяется для разметки и проверки прямых углов.
    Чертилка (рис. 65, в) представляет собой остро заточенный стальной стержень и служит для нанесения рисок (линий) на заготовку. Чертилки бывают различных конструкций.
    инструменты для разметки заготовок

    Разметочный циркуль (рис. 65, г) позволяет наносить на заготовку окружности и дуги. Чтобы во время разметки ножки циркуля не скользили по заготовке, в центрах этих окружностей с помощью кернера наносят неглубокие лунки.
    Перед разметкой требуется очистить заготовку от пыли и грязи. Размечать заготовку нужно так, чтобы как можно меньше металла уходило в отходы.

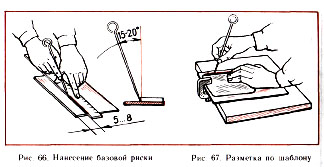

Pазметку выполняют по чертежу или по шаблону. Разметку по чертежу (детали из листового металла) начинают от самой ровной кромки заготовки. Если все кромки неровные, то проводят базовую линию (риску) и от нее выполняют дальнейшую разметку детали (рис   ()()).
    При проведении линий чертилку наклоняют в направлении движения и плотно прижимают к линейке (как карандаш при разметке заготовок из древесины). Водить чертилкой по одному и тому же месту более одного раза не следует, так как от этого  линия разширяется и точность разметки снижается.
При   нанесении   окружностей   разметочный   циркуль  также наклоняют в  сторону движения, прилагая основное усилие к ножке,находящейся в центре окружности.
    Если необходимо изготовить не одну, а несколько одинаковых деталей, то для их разметки применяют шаблон — плоскую деталь-образец. Шаблон плотно прижимают к заготовке рукой или струбциной (рис. 67) и обводят по контуру чертилкой.
    На заводах разметку деталей выполняют слесари-разметчики. Шаблоны изготавливают слесари самой высокой квалификации — инструментальщики.
нанесение базовой риски


1. Не класть чертилку и разметочный циркуль в карман халата. Их можно держать только на верстаке.

2. Чтобы не поранить руки, подавать чертилку товарищу надо ручкой от себя, а класть на рабочее место — ручкой к себе.

                                                                                        ПРАКТИЧЕСКАЯ РАБОТА
                                                      Разметка заготовок изделий из тонколистового металла и проволоки

1. Изучив технологическую карту, выполните разметку заготовки корпуса хозяйственного совка.
2. Рассчитайте длину заготовки крючка дверного (см. рис. 59, в) и разметьте место отрезки проволоки.
3. При помощи шаблона выполните разметку воздушного винта (рис. 68).


  •  Разметка, слесарный угольник, чертилка, разметочный циркуль, кернер, базовая линия, шаблон, слесарь-разметчик, инструментальщик.


1. Какие инструменты применяют для разметки металлических заготовок?

2. Какие правила безопасности надо соблюдать при разметке?

3. В чем отличие разметки металлических заготовок от разметки заготовок из древесины? В чем их сходство?

4. Для чего проводится базовая линия?

5. Для какой цели применяют шаблоны?

6. Назовите профессию рабочих, изготавливающих шаблоны.

7. Как правильно pазместить на верстаке чертилку, линейку, угольник, циркуль, заготовку, шаблон?



А.Т. Тищенко, П.С.Самородский, В.Д.Симоненко, Н.П.Щипицын,Технология 5 класс
