Растровая и векторная графика

Гипермаркет знаний>>Информатика>>Информатика 8 класс>>Информатика: Растровая и векторная графика

Содержание

Графика

Графические объекты мы встречаем каждый день. Овладев знаниями по компьютерной графике, вам не составит особого труда выполнить какой-то рисунок или начертить диаграмму, схему, график. Но что бы понять все тонкости компьютерной графики, давайте эту тему рассмотрим более подробно.

Что же такое графика? Как правило, под этим понятием подразумевают изображения объектов, будь они реальные или воображаемые, но те, которые способно воспринять наше зрение. Но в работе с изображениями особое место отводится компьютерной графике. Все данные об компьютерных изображениях сохраняются в отдельных файлах, которые называют графическими и они имеют определенный формат. На компьютере графические данный могут храниться в векторной или растровой форме.

Растровые изображения

А теперь давайте попробуем разобраться, что же собой представляют растровые компьютерные изображения. Такие изображения на компьютере представлены в виде прямоугольной матрицы. Каждая ячейка такой матрицы заполнена цветными точками. То есть, можно сказать, что растровое изображение состоит из массива точек или можно сказать, из крошечных ячеек, которые называются пикселями и расположены они в правильной сетке. Пиксель в растровом изображении является наименьшим элементом, благодаря которому изображение имеет цвет и яркость. Но здесь следует отметить, что пиксели остаются невидимы человеческому глазу и воспринимаются в изображении, как единое целое.


графика

Давайте проведем небольшой эксперимент. Для этих целей возьмем любой рисунок и на бумаге расчертим одинакового размера горизонтальные и вертикальные линии. Теперь мы видим, что у нас получилась правильная сетка с множеством квадратных ячеек. А теперь попробуем заполнить каждую ячейку тем цветом, который больше всего подходит к данному рисунку. Вот таким образом и без помощи компьютера, мы получили растровое изображение.

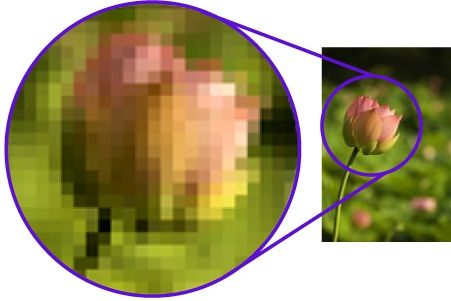

Такая вот сетка в рисунке называется растровой картой, ну, а ее единичный элемент или ячейка и есть тот самый пиксель. А мы с вами уже знаем, что пиксели человеческому взгляду не видны, но если изображение значительно увеличить, то они становятся заметными. Из этого следует, что в растровой графике важным является разрешение, то количество точек, которое вмещается на единицу длины, а записывается оно в единицах dpi. Раздельная способность такого изображения на экране монитора, как правило, составляет 72 или 96 dpi, оттиска лазерного принтера - 600 dpi.

Источником растровых изображений являются сканеры, видеокамеры, цифровые фотоаппараты, а также различная медицинская аппаратура. К тому же такие изображения можно нарисовать в графических редакторах.

Зачастую растровые изображения используются в издательском и рекламном деле, в WEB-технологиях для создания пользовательских интерфейсов, в фотографии или медицине.

Как правило, растровые изображения, предназначаются для высококачественной печати, поэтому они имеют очень большой объем. Во избежание проблем с большими графическими файлами, часто используют другой способ представления изображений, который называется векторным.

Векторные изображения

В отличие от растровой графики, в векторной, основным ее элементом являются графические примитивы – линия, прямоугольник, многоугольник, эллипс, текст. Они, как правило, описываются с помощью математической формулы. Благодаря такому представлению данных файлов векторного изображения оно более компактное, но правда имеет свои нюансы, так как при построении объектов, производится непрерывный пересчет параметров кривой в координаты экранного или печатного изображения.


графика

Таким графическим примитивам присущи определенные особенности. Этими особенностями являются: форма, толщина, цвет и тому подобное. Но, плюс в том, что файлы векторных изображений имеют небольшой объем и объекты, из которых они состоят, легко поддаются модификации. Кроме того, в векторной графике существуют неограниченные возможности, позволяющие выполнить идеальное масштабирование.

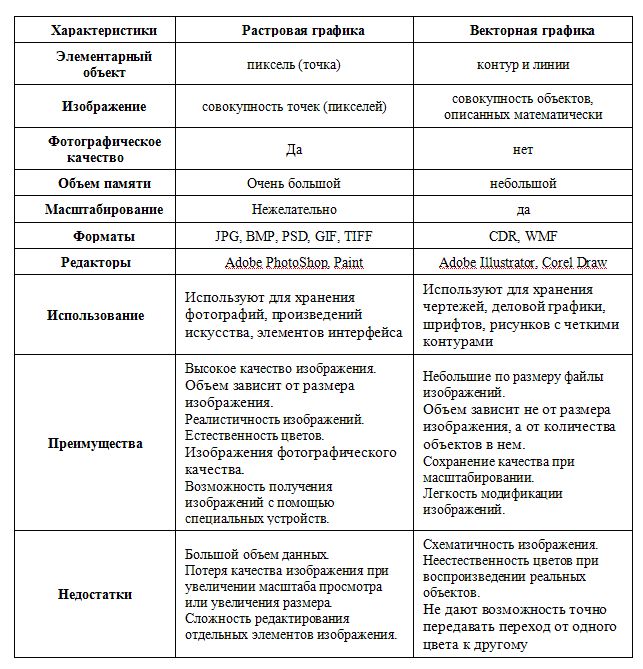

Сравнительная характеристика растровой и векторной графики

А сейчас мы попробуем сравнить с вами разницу между растровой и векторной графикой. Если вы были внимательны на уроке, то вам известно, что растровое изображение содержит информацию на каждый ее пиксель, тогда как в векторном изображении, достаточно иметь математическое описание объектов.


графика

Вы уже знаете, что в растровой графике размеры изображения и глубина его цвета зависит от объема файла. То есть, чем больше объем, тем лучше изображение. Поэтому в растровых изображениях объемы файлов могут быть очень большими.

И если в векторной графике, например, изображение круга можно увеличить благодаря увеличению его радиуса, то в растровой только на пиксельном уровне.

Так же следует знать, что существует возможность перевода векторной графики в растровую. Но, правда, такая трассировка растра, проигрывает в качестве векторного рисунка.

Но если сравнивать на уровне качества изображения, то здесь, конечно же, в выигрыше будет растровый рисунок, так как только с помощью растровой графики изображение выглядит не хуже качественной фотографии.


графика

Применение растровой и векторной графики

Сделав сравнительную характеристику растровой и векторной графики, теперь мы можем сделать вывод, что главным превосходством растровой графики, является ее точность в передаче сканированных изображений. Также, следует заметить, что чем больше изображение в растровой графике, тем она больший объем занимает и такое изображении очень медленно обрабатывается, да и масштабируется также плохо.

А вот основным преимуществом векторной графики, является разнообразие современных средств обработки таких изображений. Но и в векторной графике также существуют свои недостатки. А основным таким недостатком является то, что невозможно в растре сохранять полутоновые изображения в виде, который близок к оригиналу.

Исходя из этого, можно сказать, что для каждой графики существуют определенные области, в которых их применяют.

Растровая графика применяется:

• Во-первых, для хранения и обработки полутоновых изображений. Это могут быть изначально сделанные на компьютере фотографии и картины, или же сканированные.

• Во-вторых, такой вид графики широко применяется в веб-дизайне, так как применяемые на их страницах изображения имеют небольшие размеры. Кроме этого, вывод таких изображений происходит без помощи дополнительных программ, так как это может сделать сам веб-обозреватель.

• В-третьих, с помощью растровой графики есть возможность воспроизводить изображения любой сложности.

Векторная графика применяется:

• Во-первых, если есть необходимость сохранения в электронном виде таких штриховых изображений, как карты, чертежи, гравюры и рисунки, сделанные карандашом.

• Во-вторых, такая графика применима при создании небольших изображений, которые нужно будет обрабатывать при вводе.

Ну и напоследок, хочу сказать, что во всех других случаях можно использовать и ту и другую графику, но в каждом конкретном случае следует не забывать о их преимуществах и недостатках каждой из видов графики.
