Соединение деталей шурупами

Гипермаркет знаний>>Технология 5 класс>>Технология: Соединение деталей шурупами

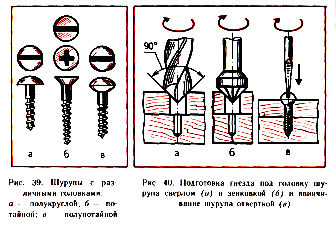

      Соединение шурупами является более прочным, чем гвоздями.Шуруп — это крепежная деталь, состоящая из головки и стержня с винтовой нарезкой (рис. 39).
     В зависимости от назначения шурупы изготавливают разной длины и толщины, а также с различной формой головки: полукруглой (рис. 39, а), потайной (рис. 39, б) и полупотайной (рис. 39, в). Чаще всего используют шурупы с потайной головкой, так как она не выступает над поверхностью детали.
      Головки шурупов имеют шлицы (прямые или крестообразные канавки) для отвертки.При выборе шурупа нужно учитывать, что его длина должна быть в 2...3 раза больше толщины более тонкой соединяемой  детали
     Однако шуруп не должен проходить основную (более толстую)  деталь насквозь. Место установки шурупов размечают так же, как и для гвоздей.

шурупы

     В более тонкой детали сверлят сквозное отверстие,немного большим диаметра шурупа.
В основной детали, в которую ввинчивают шуруп, сверлят и  отверстие диаметром 0,8 диаметра шурупа на глубину,равную длине ввинчиваемой части шурупа. Для тонких шурупов отверстия можно проколоть шилом.
    Для потайной и полупотайной головок шурупов отверстия раззенковывают сверлом большого диаметра или специальным    инструментом — зенковкой — расширяют входное отверстие (ри 40).
    После  подготовки деталей шуруп ставят в отверстие и завинчивают отверткой по часовой стрелке.
На деревообрабатывающих предприятиях сборочные работы выполняют сборщики изделий из древесины.

    Завинчивание шурупов они производят чаще всего с помощью специальных инструменте» — электрошуруповертов или пневмошуруповертов. Рабочая часть этих инструментов вращается от электродвигателя или под действием сжатого воздуха.


1. Не пользоваться шурупами со сбитым шлицем.
2. Пользоваться исправной отверткой, которая соответствует прорези шурупа.
3. Шуруп ввинчивать под прямым углом к поверхности древесины.
4. При закручивании не трогать шуруп рукой.
5. После вворачивания шурупа заусенец на головке обязательно удалить шлифовальной шкуркой или напильником.

                                                           ПРАКТИЧЕСКАЯ РАБОТА

                                                        Соединение деталей шурупами
1. Рассмотрите шурупы различных размеров и с разными видами головок. Измерьте их длину и диаметр.
2. На непригодном материале потренируйтесь вворачивать шурупы с помощью подходящей отвертки.
3. Подберите шурупы необходимой длины для соединения деталей изготавливаемого вами изделия. Наметьте места расположения шурупов. Соедините детали изделия шурупами.


  •  Шуруп, шлиц, зенковка, отвертка, сборщик изделий из древесины.

1. Чем отличается соединение шурупами от соединения гвоздями?
2. Можно ли шурупы забивать молотком и вытаскивать клещами?

3. Почему шурупы, смазанные машинным маслом или мылом, легче завинчиваются в деталь?

4. Почему нельзя закручивать шурупы без предварительного выполнения отверстий в детали?

5. Какие правила безопасной работы нужно выполнять при соединении деталей шурупами?


А.Т. Тищенко, П.С.Самородский, В.Д.Симоненко, Н.П.Щипицын,Технология 5 класс
