Спецификация сборочного чертежа

Гипермаркет знаний>>Черчение 9 класс>>Черчение:Спецификация сборочного чертежа

Каждый сборочный чертеж сопровождается спецификацией.

Спецификация — это текстовой конструкторский документ, определяющий состав сборочной единицы, комплекса или комплекта.

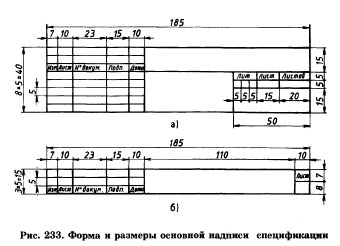

Описание спецификации дается в ГОСТ 2.108-68, ГОСТ 2.105-79 и ГОСТ 2.113-73. Она выполняется на листе формата А4, который оформляется внутренней рамкой и содержит основную надпись чертежа размером 40 мм х 185 мм (рис. 233, а). Над основной надписью помещаются графы спецификации.


Спецификация


В тех случаях, когда спецификация выполняется на нескольких листах, основная надпись на последующих листах имеет вид, представленный на рис. 233, б.

Допускается спецификацию сборочной единицы совмещать с чертежом, если он выполнен на листе формата А4.


спецификация


На учебных чертежах сборочных единиц разрешается уменьшать размеры основной надписи и заполнять спецификацию в сокращенном виде.

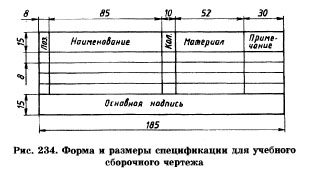

На рис. 234 приведены форма и размеры спецификации, используемой на учебных чертежах.

Пример заполнения спецификации смотрите на рис. 227, 228, 229. Спецификация на рис. 227, 228 совмещена с чертежом, а на рис. 229 выполнена на отдельном листе. Номера позиций сначала вносятся в спецификацию, а затем проставляются на изображениях сборочного чертежа.

В основной надписи спецификации указывают наименование сборочной единицы, масштаб ее изображения. Часто на учебных чертежах сборочных единиц масштаб изображения не проставляется.


Н.А.Гордеенко, В.В.Степакова - Черчение.,9 класс
