Наверное, ни для кого из вас не будет новостью, что прежде чем приступить к изготовлению какой-либо детали или предмета, в первую очередь необходимо начертить чертеж или сделать эскиз. Выполнение чертежа или эскиза носит подготовительную работу и называется графической документацией. Все те предметы, которые в будущем нужно изготовить, носят название изделий. А вот отдельные части этих предметов называются деталями.

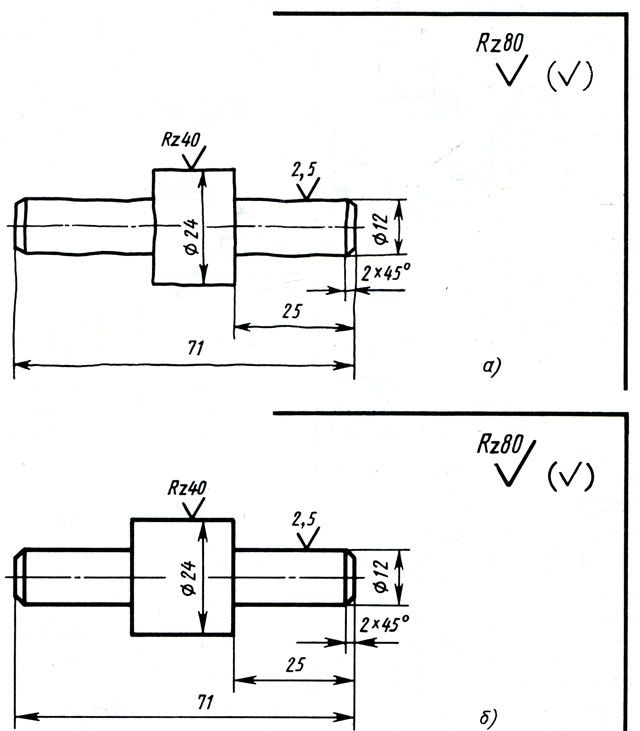

а - эскиз; б - чертеж

Эскиз и чертеж

А теперь давайте более детально познакомимся с такими понятиями, как эскиз и чертеж.

Эскизом называют набросанное от руки предполагаемое изображение будущего предмета или детали. Эскиз не требует соблюдения пропорций и использования чертежных инструментов. Это всего лишь предварительный рисунок будущего предмета.

В отличие от предварительно нарисованного эскиза, при выполнении чертежа необходимо обязательно использовать чертежные инструменты, так как он является главным графическим документом. Чертеж также относится к условному изображению планируемого изделия, но имеет более точные данные.

При правильном выполнении чертежа специалист четко может прочитать на нем размеры этого изделия, внешний вид, форму и материал, из которого оно будет изготовлено. Размеры на чертежах выполнены в определенном масштабе и предоставлены в миллиметрах.

Сравнительная характеристика эскиза и чертежа

А теперь давайте попробуем найти различия между эскизом и чертежом.

Во-первых, к эскизу относится предварительный и неточный набросок предполагаемой детали или будущего изделия. Этот разовый набросок делают тогда, когда вам нужно срочно изобразить какую-то осенившую вас идею изобретения нового изделия. По нанесенному на бумагу эскизу в будущем, специалисты смогут разработать рабочие чертежи, по которым уже будут изготавливать изделия.

Во-вторых, в отличие от эскиза, предварительный рабочий чертеж, как вам уже известно, выполняется с помощью чертежных инструментов. Чертежи также можно выполнять при помощи таких компьютерных программ, как Автокад, Компас и другие. В обязательном порядке все чертежи выполняются с соблюдением стандартных форматов, масштаба и даже толщины линий.

В-третьих, выполняя чертеж, необходимо четко придерживаться определенного масштаба. Он может быть один к двум или один к четырем. Для выполнения эскиза такие требования необязательны.

И последнее, на чертеж по наброску эскиза обязательно переносятся все необходимые сведения, которые передают размеры изделия, его форму и указывают погрешности в размерах.
