Тема 37. Команди розгалуження та присвоювання

Гіпермаркет Знань>>Інформатика>>Інформатика 7 клас>>Інформатика: Команди розгалуження та присвоювання

Команди розгалуження та присвоювання


1. Наведіть приклади ситуацій, у яких виконуються різні дії в залежності від результату перевірки певної умови.
2. З яких команд складається і як виконується розгалуження в алгоритмі?
3. Чим відрізняється лінійна частина алгоритму від розгалуження?
4. Наведіть приклади розгалужень, з якими ви зустрічалися при вивченні шкільних предметів.
5. Якщо  в алгоритмі використовується  процедура
Малюнок (х, у), то що відбувається по команді Малюнок (3, 4)?

Команди розгалуження


Восьминіжка стоїть перед коридором відомої довжини. У верхній стіні цього коридору в невідомих місцях є одноклітинні виступи. Потрібно зафарбувати клітинки в цих виступах.
Очевидно, Восьминіжка має йти по коридору і перевіряти, чи є зверху перешкода. Якщо перешкоди немає, то зайти у виступ, зафарбувати клітинку, повернутися назад у коридор і рухатися далі. Якщо перешкода є, то просто рухатися далі по коридору.
Отже, маємо ситуацію, коли Восьминіжка має виконати різні дії в залежності від результату перевірки умови. Тобто маємо знайоме нам розгалуження в алгоритмі.
Восьминіжка може виконувати таку команду розгалуження:
Якщо <умова>
< Послідовність команд 1 > Інакше
<Послідовність команд 2> Все

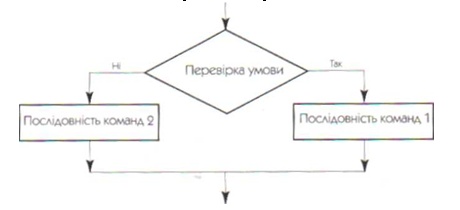

Блок-схемою цю команду можна зобразити так:
 Блок-схемою цю команду можна зобразити так:

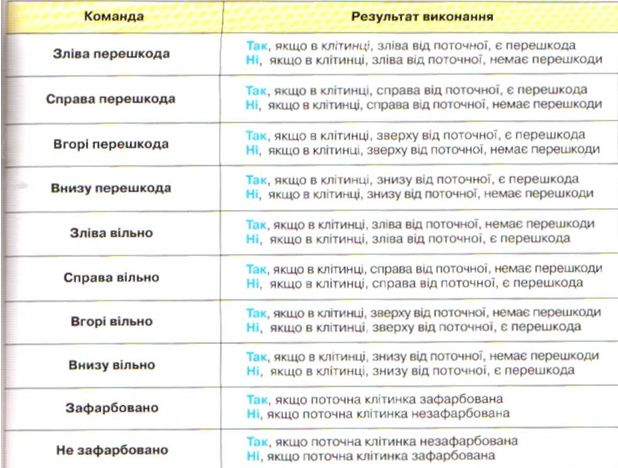

Нагадаємо, що виконується ця команда розгалуження таким чином: виконується команда перевірки умови; якщо результат виконання цієї команди Так, то виконується <Послідовність команд 1>, а <Послідовність команд 2> не виконується; якщо ж результат виконання команди перевірки умови Ні, то виконується <Послідовність команд 2>, а <Послідовність команд 1> не виконується. Система команд виконавця Восьминіжка містить такі команди перевірки умови:


Восьминіжка містить такі команди перевірки умови:

Крім зазначених команд перевірки умови з системи команд виконавця Восьминіжка, умовами можуть бути звичайні рівності або нерівності. Наприклад, 15 > 7, 5 <0, а >3.
Алгоритм розв'язування поставленої задачі буде такий: Вправо
Повтори 10 разів Якщо Зверху ВІЛЬНО Вгору Зафарбуй Вниз Вправо Інакше
Вправо Все Все

Звертаємо увагу на те, що й у випадку, коли результат перевірки умови Зверху вільні   - Так, і в протилежному випадку повинна виконати команду Вправо. У таких випадках цю команду можна вилучити з команди розгалуження і поставити її після неї. Але тоді після слова Інакше взагалі команди відсутні. Для таких випадків використовується інший вид команди розгалуження:
Якщо <умова>
<Послідовність команд> Все

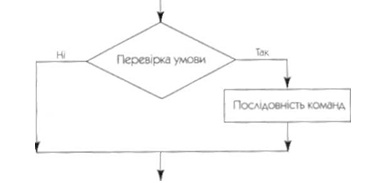

Блок-схемою цю форму команди розгалуження можна зобразити так:
 Блок-схемою цю форму команди розгалуження можна зобразити так:


Виконується ця команда розгалуження так: виконується команда перевір умови; якщо результат виконання цієї команди , то виконуєть <Послідовність команд ; якщо ж результат виконання команди перевірки умо Ні, то одразу виконується наступна команда алгоритму.
З використанням такої команди розгалуження алгоритм для розв'язування п передньої задачі буде такий: Вправо
Повтори 10 разів Якщо Зверху вільно Вгору Зафарбуй Вниз Все Вправо Все
Перша з розглянутих форм команди розгалуження називається повною, а друга— неповною.

Команда присвоювання

Раніше ви складали алгоритми для різних виконавців, виконуючи які, вони створювали рисунки, саджали дерева, переходили з однієї позиції до іншої. Тепер настав час розглянути алгоритми, у ході виконання яких виконуються певні обчислення.
Нехай Восьминіжка знаходиться перед горизонтальним коридором заданої довжини, деякі клітинки якого зафарбовані. Потрібно підрахувати кількість зафарбованих клітинок.
Очевидно, повинна, виконуючикоманди циклу, йти по коридору і кожну клітинку перевіряти на зафарбованість. Якщо їй зустрінеться зафарбована і клітинка, потрібно збільшити кількість зафарбованих клітинок на 1.
Для підрахунку кількості зафарбованих клітинок використаємо змінну з іменем кількість. Перед початком руху Восьминіжки по коридору присвоїмо Ннадамо) цій змінній значення 0. Це абсолютно логічно, адже Восьминіжка поки що не знайшла в коридорі жодної зафарбованої клітинки. Це можна зробити ко-I пандою: кількість := 0.
Зі змінними ви вже зустрічалися і в 6-му, і в 7-му класах, коли використовували процедури з аргументами. Ці змінні набували своїх значень при кожному виклику такої процедури, і ці значення вказувалися саме в команді виклику.
Взагалі, для того щоб змінній присвоїти (надати) певне значення, використовується спеціальна команда - команда присвоювання. її загальний вигляд такий:
<ім'я змінної> := <число, ім'я змінної або арифметичний вираз>. Знак ":=" називається знаком присвоювання.
Наведемо приклади таких команд:
X := 45;     а :=-496;     ЧИСЛО := а;     у := X;     X := 4 * 5  + 22;
сума := 2 * с + а;    КІЛЬКІСТЬ := 4;    кількість := кількість + 2.
Звертаємо увагу на те, що ім'я змінної може містити літери латинського та українського алфавітів, а також цифри. Але цифра не може бути першим символом імені.
Звертаємо увагу на те, що дія множення, на відміну від математики, позначається значком *, а дія ділення - значком /.
Якщо в правій частині команди присвоювання стоїть число, то в результаті її виконання значення змінної, ім'я якої вказано в лівій частині команди, дорівнюватиме цьому числу. Наприклад, після виконання команди а := -496 змінна а матиме значення - 496.
Якщо в правій частині команди присвоювання стоїть ім'я змінної, то в результаті її виконання змінна, ім'я якої вказано в лівій частині команди, одержує зна-
чення змінної, ім'я якої стоїть у правій частині команди. Наприклад, після виконання команди y:=х змінна матиме значення, що дорівнює значенню змінної на момент виконання цієї команди. Зазначимо, що після виконання цієї команди значення змінної   не змінюється.
Якщо в правій частині команди присвоювання стоїть арифметичний вираз, то спочатку обчислюється значення цього виразу, а потім змінна, ім'я якої вказано в лівій частині команди, одержує значення, що дорівнює обчисленому. Наприклад, після виконання команди х:= 4*5+22 змінна х буде мати значення 42. А при виконанні команди х:= 2*с+а комп'ютер помножить поточне значення змінної с на 2, до результату додасть поточне значення змінної , після чого одержане значення присвоїть змінній х. Так, якщо на момент виконання цієї команди с = 25 і а =55, то після її виконання змінна  х матиме значення 105.
Якщо в результаті виконання команди присвоювання деяка змінна набула певного значення, то вона зберігає його при подальшому виконанні програми до того часу, поки в програмі не виконається інша команда присвоювання, у лівій частині якої буде вказано ім'я цієї змінної.
Звернемо особливу увагу на такі приклади команди присвоювання:
кількість := 4; кількість :=+2 . У першій з них змінна кількість одержує значення 4  , а в другій до цього значення додається 2, у результаті чого змінна одержує нове значення   6. Іншими словами, виконання команди кількість:= кількість+2 збільшує значення змінної кількість на 2. Аналогічно, виконання команди с:= с-1 зменшує значення змінної   на 1, а команда і := і * 4 множить поточне значення змінної і на 4.
Зважаючи на вищесказане, алгоритм для розв'язування поставленої задачі виглядатиме так:
Вправо
кількість := 0
Повтори 9 разів
Якщо Зафарбовано
КІЛЬКІСТЬ := КІЛЬКІСТЬ + 1
Все
Вправо
Все

Повідомлення ("Кількість зафарбованих клітинок у коридорі:"( кількість)
Звертаємо увагу на те, що останній алгоритм містить нову команду - команду виведення повідомлення. За цією командою відкриваєть спеціальне вікно, у якому й виводиться повідомлення. Текст, як узято в лапки, виводиться повністю, як він і записаний у самій ком ді. Потім після коми вказано ім'я змінної, значення якої потріб вивести.

Ломаковська Г.В., Ривкінд Й.Я. Інформатика, 7 клас
