                                                  3. Технологическая документация

Технологической документацией называют графические и текстовые документы, определяющие технологию изготовления изделия. В состав технологической документации входит и конструкторская документация.

Технологический процесс — это часть всего производственного процесса, содержащая целенаправленные действия по изменению формы, размеров и свойств материалов при изготовлении из них изделий.

Технологический процесс осуществляют на различном технологическом оборудовании (станках) и с применением технологической оснастки: дополнительного оборудования, приспособлений, инструментов.

Технологическая операция — это законченная часть технологического процесса, выполняемая на одном рабочем месте или станке различными инструментами. Например: точение на токарном станке, сверление на сверлильном станке, строгание деталей шерхебелем, рубанком и фуганком на верстаке.

Технологическая операция состоит из различных технологических переходов.

Технологическим переходом называют часть технологической операции, выполняемую на одном рабочем месте или станке одним и тем же инструментом. Например, строгание шерхебелем — первый переход, строгание рубанком — второй переход, строгание фуганком — третий переход.

Технологические переходы выполняют при определенной установке (закреплении) обрабатываемой заготовки, которую называют установом .

Основными технологическими документами являются карты: технологическая, операционная, маршрутная и др.

Технологической картой называют документ, в котором записан весь процесс обработки деталей и изделий с указанием технологических операций и их составных частей — переходов, а также материалов, конструкторской документации, технологической оснастки.

Операционная карта содержит перечень переходов и установов по обработке изделия и применяемых инструментов.

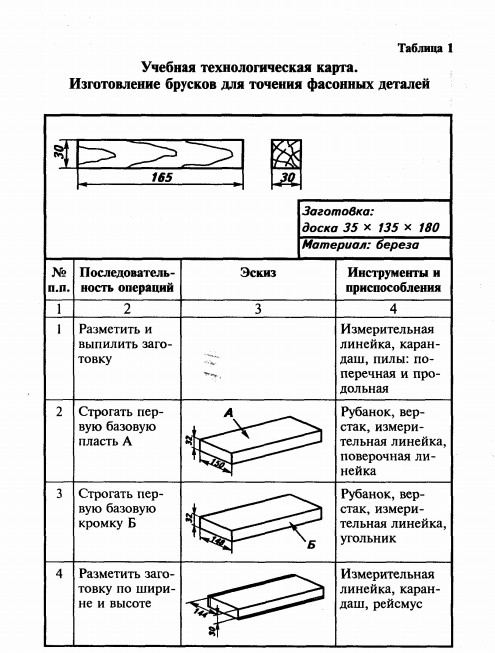

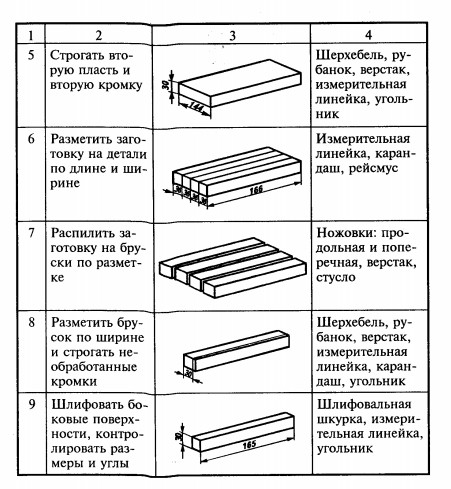

В табл. 1 приведена учебная технологическая карта на изготовление брусков, предназначенных для точения фасонных деталей квадратно-круглой формы, например ножек стульчиков, стоек этажерок.

учебная карта

учебная карта

Маршрутная карта содержит описание отдельных маршрутов (путей) в технологии изготовления детали или изделия последовательно по всем переходам.

Разработку технологической документации осуществляют на основе стандарта ЕСТД — единой системы технологической документации.

Организацией и ходом технологического процесса на производстве руководит технолог.


                                                              Практическая работа

                                   Разработка и составление технологической карты
                                   на изготовление изделия (ручки напильника, киянки)


1.    Внимательно изучите содержание одной из учебных технологических карт.
2.    Подберите или разработайте чертеж нужной детали.
3.    Определите размеры заготовки с учетом припусков на обработку и подберите породу древесины.
4.    Составьте операционную карту с записью переходов на изготовление изделия, изображением рисунков, простановкой размеров и перечнем необходимых инструментов и приспособлений.

О Технологическая документация, технологический процесс, операция, переход, установ, оснастка, карты (технологическая, маршрутная, операционная), ЕСТД, технолог.

1. Дайте определение технологическому процессу.

2. Что содержит технологическая документация?

3. Что называют технологической операцией и технологическим переходом?

4. Что содержат технологическая и операционная карты?

5. Что такое ЕСТД?





Самородский П.С., Симоненко В.Д., Тищенко А.Т., Технология. Трудовое обучение: Учебник для учащихся 7 класса (вариант для мальчиков) общеобразовательной школы. / Под ред. В.Д. Симоненко.— М.: Вентана-Графф, 2003. — 192 е.: ил.
