     Сущность процесса резания при точении заключается в снятии поверхностного слоя обрабатываемой заготовки в виде стружки. При этом заготовка вращается, а стамеска перемещается относительно заготовки (рис. 36).

     Подготовка заготовки для точения на токарном станке может включать в себя отрезку ее по длине с учетом припусков на торцах, осмотр ее внешнего состояния, разметку центров вращения заготовки; придание заготовке формы, близкой к цилиндрической. Если заготовка имеет форму квадрата, то для нахождения центров вращения на торцах проводят диагонали и на их пересечении шилом накалывают отверстия (рис. 37). Затем рубанком сострагивают ребра, придавая заготовке форму восьмигранника. После этого заготовку крепят на станке.

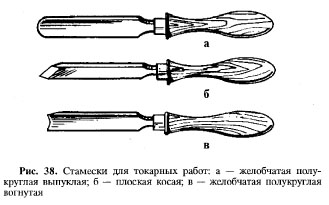

     Для точения древесины применяют различные стамески (рис. 38) и другие режущие инструменты.
Желобчатые полукруглые стамески выпуклые (рис. 38, а) и вогнутые (рис. 38, в) применяют для черновой обработки заготовок, а косые стамески (рис. 38, б) применяют для чистовой, окончательной обработки поверхностей, а также для подрезания торцов и вытачивания конусов.

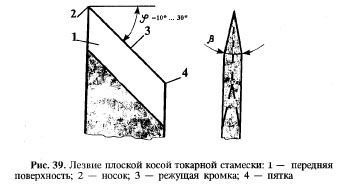

     Режущая часть токарных резцов, называемая лезвием, имеет клиновидную форму и состоит из передней и задней поверхностей, а также режущей кромки (рис. 39).

     Передней поверхностью лезвия называют ту поверхность, по которой сходит стружка.

     Задней  называют поверхность, обращенную к обрабатываемой заготовке.Угол между передней и задней поверхностями называют углом заострения лезвия Р (рис. 39).
    Пересечение передней и задней поверхностей образует линию 3, называемую режущей кромкой (рис. 39).Чем острее режущая кромка, тем легче и чище она обрабатывает поверхность. Тупая режущая кромка создает шероховатую и ворсистую обработанную поверхность.
Острота режущей кромки проверяется лупой.
    Угол заострения лезвия ß измеряют угломером. Этот угол может изменяться от 20° при точении мягкой древесины и чистовой обработке до 40° при точении твердой древесины и черновой обработке.

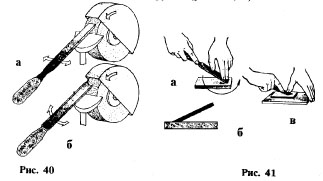

    Переднюю и заднюю поверхности затачивают на наждачном круге, при этом плоскую стамеску перемещают вдоль оси вращения круга (рис. 40, а), а полукруглую стамеску поворачивают вправо и влево (рис. 40, б).
    Затем лезвие правят, снимая заусенцы и затачивая его круговыми движениями на наждачном бруске (рис. 41, а), плотно (без зазора) прижимая переднюю или заднюю поверхность к плоскости бруска (рис. 41, б).


     Аналогично доводят лезвие на мелкозернистом бруске (рис. 41, в), который называют оселком.По гладким передней и задней поверхностям легче скользит разрезаемая древесина, что уменьшает силы резания и улучшает качество обработки.
    Косые стамески бывают с односторонней и двухсторонней заточкой. Они имеют срезанную под углом  (наклонную) режущую кромку (рис. 38, б; рис. 39, а).

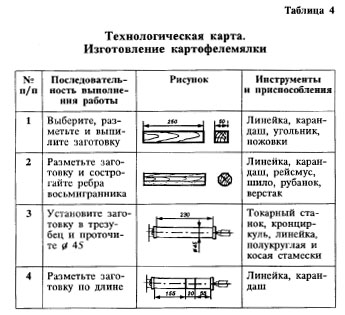

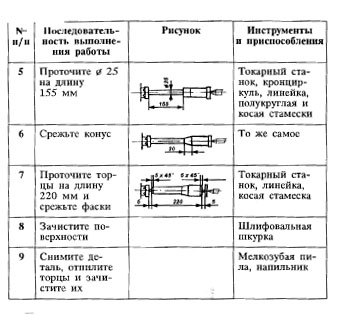

   Прежде чем начинать работу, изучают технологическую карту на обработку изделия. В табл. 4 в качестве примера приведена технологическая карта изготовления изделия — картофелемялки (см. рис. 13).

    Перед изготовлением детали выполняют наладку и настройку станка. Для этого подготавливают и надежно закрепляют обрабатываемую заготовку. Подручник настраивают и надежно крепят так, чтобы расстояние от него до обрабатываемой поверхности заготовки составляло 2...3 мм. Для проверки зазора заготовку поворачивают вручную на 2...3 оборота.
    После этого выбирают и устанавливают нужную частоту вращения шпинделя. Подбирают заранее и раскладывают необходимые режущие и измерительные инструменты.
   Если центр задней бабки в станке не вращающийся, то его смазывают машинным маслом (2...3 капли). Перед точением надевают защитные очки, включают станок, берут стамеску в правую руку, устанавливают на подручник, не касаясь заготовки, и прижимают ее к подручнику левой рукой сверху, как это показано на рис. 36.
   Вначале выполняют черновое (грубое) точение полукруглой стамеской. Медленно подводят лезвие к вращающейся заготовке и снимают стружку его серединой. Затем плавно перемещают стамеску влево или вправо, срезая слой древесины левой или правой частью закругленного лезвия.

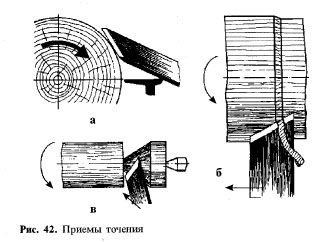

Для чистового точения заготовки оставляют припуск 3...6 мм на обработку до нужного диаметра детали. Чистовое точение выполняют косой стамеской. Стамеску опирают на подручник ребром со стороны тупого угла, как это показано на рис. 42, а, и направляют режущей кромкой в сторону ее движения (рис. 42, б).
   Тонкую стружку срезают только серединой режущей кромки.

     Ни в коем случае не допускайте врезания в заготовку острого угла стамески. Это может привести к выбросу стамески и травмированию.
Точат конусы с большего диаметра на меньший. Так лучше и чище подрезаются волокна древесины.
    Контроль размеров заготовки осуществляют кронциркулем или штангенциркулем только после отключения станка и полной остановки шпинделя.

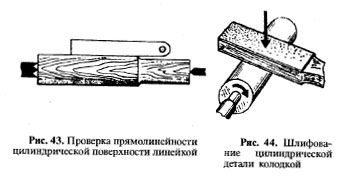

Прямолинейность поверхностей проверяют на просвет путем накладывания линейки на деталь (рис. 43).


     При необходимости деталь обрабатывают шлифовальной колодкой (рис. 44).Хорошие результаты дает полирование сухой детали бруском из более твердой древесины. При этом на поверхности заготовки от нагревания расплавляется целлюлоза, входящая в состав древесины, и обволакивает тонким слоем обработанную поверхность. Перегрев в зоне полирования дает декоративную отделку в виде подгоревшей древесины желтого, коричневого и черного цветов.
    Перед отрезанием обработанной заготовки станок останавливают. Линейкой и карандашом делают разметку отрезаемой заготовки. Затем включают станок, опирают косую стамеску на подручник острым углом (носком) вниз и выполняют в намеченных, местах надрез глубиной на 2...3 мм. Потом стамеску опирают тупым углом (пяткой) на подручник и режущей кромкой, как при чистовом точении, срезают на конус концевую часть заготовки до надреза (рис. 42, в). Эти переходы выполняют многократно, постепенно углубляясь в заготовку, пока не образуется тонкая «шейка» диаметром 8... 10 мм.
    Не следует допускать перерезания заготовки, так как надо еще зачистить торец движением стамески к центру вращения таким же способом, как и выполнялся надрез. Аналогично подрезают торец с другого конца заготовки.
   После остановки станка заготовку снимают, мелкозубой пилой отрезают шейки и торцы зачищают напильником или шлифовальной шкуркой.

   Правила безопасности
1. Не включать станок без разрешения учителя.
2. Надежно крепить заднюю бабку станка.
3. Проверить заготовку, чтобы она не имела трещин.
4. Надежно крепить заготовку.
5. Перед работой на токарном станке подготовить рабочее место: убрать все лишнее со станка и вокруг него, подготовить и разложить только нужные инструменты и приспособления.
6. Проверить рабочий инструмент. Ручки не должны иметь трещин, должны быть прочно насажены.
7. Заправить одежду. Застегнуть все пуговицы. Длинные волосы убрать под берет.
8. Перед пуском станка надеть защитные очки.
9. В процессе точения периодически останавливать станок и поджимать деталь центром задней бабки, устраняя зазоры.
10. Периодически, по мере срезания поверхности, при остановках станка подводить подручник к поверхности заготовки на 2...3 мм, проворачивать заготовку вручную на 2...3 оборота и надежно крепить подручник.
11. Во время работы не отвлекаться, не отходить от станка.
12. Все настроечные операции проводить только при отключенном и остановленном станке.
13. Не обрабатывать деталь вблизи трезубца.
14. Не останавливать заготовку руками.
15. О всех неисправностях сообщать учителю

    Практическая работа
Точение детали по чертежу и технологической карте
1. Прочитайте чертеж и технологическую карту на изготовление цилиндрической детали.
2. Выберите заготовку и спланируйте работу под руководством учителя.
3. Разметьте, подготовьте и установите заготовку на токарном станке.
4. Выберите и проверьте режущие инструменты.
5. Выполните черновое и чистовое точение, зачистку шлифовальной шкуркой, отрезание заготовки.
6. Проконтролируйте размеры и шероховатость поверхностей обработанной детали.

   ♦ Точение (черновое, чистовое), стамеска (желобчатая выпуклая, вогнутая; плоская косая), передняя поверхность, задняя поверхность, угол заострения, режущая кромка, оселок, полирование.
1. Какое точение называются черновым, а какое чистовым?

2. Какими инструментами выполняют точение?

3. Как крепят на станке длинные и короткие заготовки?

4. Как устанавливают подручник?

5. Как подрезают торцы детали на станке?

6. Какими инструментами и как контролируют размеры вытачиваемой детали?
