   Транзистор - хитроумный прибор. Понять принципы работы транзистора нелегко, но ведь его сумели изобрести! Надеемся, что вы сможете понять, как он работает, даже по краткому описанию.

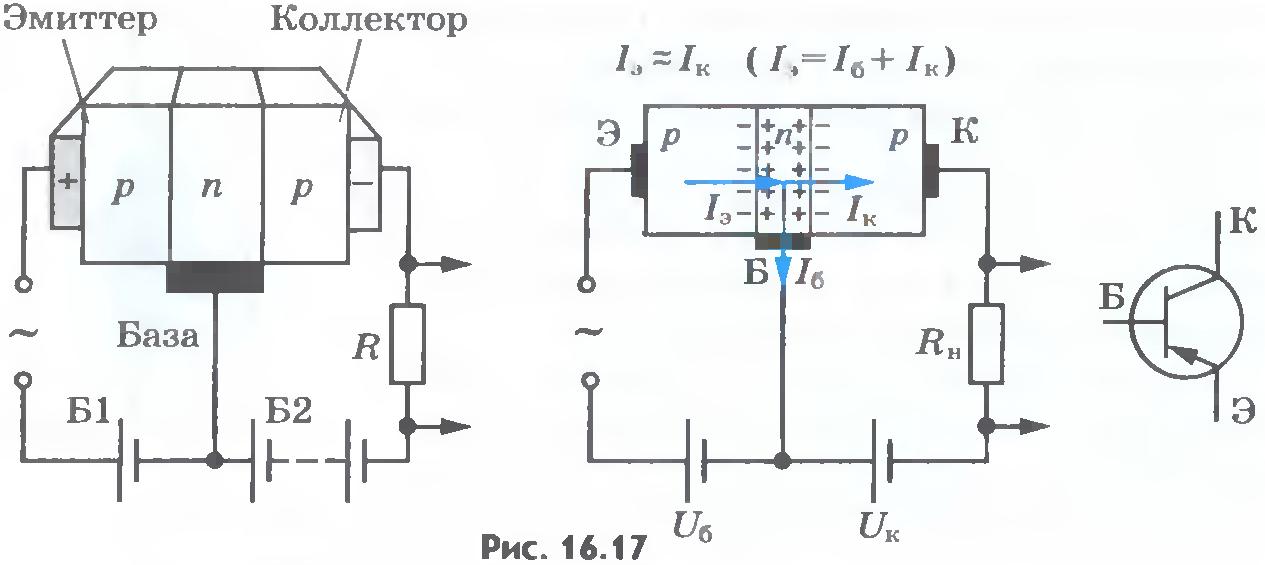

   Рассмотрим один из видов транзисторов из германия или кремния с введенными в них донорными и акцепторными примесями. Распределение примесей таково, что создается очень тонкая (толщиной порядка нескольких микрометров) прослойка полупроводника n-типа между двумя слоями полупроводника р-типа (рис.16.17). Эту тонкую прослойку называют основанием, или базой.
Транзисторы
   В кристалле образуются два р-n-перехода, прямые направления которых противоположны. Три вывода от областей с различными типами проводимости позволяют включать транзистор в схему, изображенную на рисунке 16.17. В данной схеме левый р-n-переход является прямым и отделяет базу от области с проводимостью р-типа, называемую эмиттером. Если бы не было правого р-n-перехода, в цепи эмиттер - база существовал бы ток, зависящий от напряжения источников (батареи Б1 и источника переменного напряжения) и сопротивления цепи, включая малое сопротивление прямого перехода эмиттер - база.
   Батарея Б2 включена так, что правый р-n-переход в схеме (см. рис. 16.17) является обратным. Он отделяет базу от правой области с проводимостью р-типа, называемой коллектором. Если бы не было левого р-n-перехода, сила тока в цепи коллектора была бы близка к нулю, так как сопротивление обратного перехода очень велико. При существовании же тока в левом р-n-переходе появляется ток и в цепи коллектора, причем сила тока в коллекторе лишь немного меньше силы тока в эмиттере.
   Это объясняется следующим. При создании напряжения между эмиттером и базой основные носители полупроводника р-типа (дырки) проникают в базу, где они являются уже неосновными носителями. Поскольку толщина базы очень мала и число основных носителей (электронов) в ней невелико, попавшие в нее дырки почти не объединяются (не рекомбинируют) с электронами базы и проникают в коллектор за счет диффузии. Правый р-n-переход закрыт для основных носителей заряда базы - электронов, но не для дырок. В коллекторе дырки увлекаются электрическим полем и замыкают цепь. Сила тока, ответвляющегося в цепь эмиттера из базы, очень мала, так как площадь сечения базы в горизонтальной (см. рис. 16.17) плоскости много меньше сечения в вертикальной плоскости.
   Сила тока в коллекторе, почти равная силе тока в эмиттере, изменяется вместе с током через эмиттер. Сопротивление резистора R мало влияет на ток в коллекторе, и это сопротивление можно сделать достаточно большим. Управляя током эмиттера с помощью источника переменного напряжения, включенного в его цепь, мы получим синхронное изменение напряжения на резисторе R.
   При большом сопротивлении резистора изменение напряжения на нем может в десятки тысяч раз превышать изменение напряжения сигнала в цепи эмиттера. Это означает усиление напряжения. Поэтому на нагрузке R можно получить электрические сигналы, мощность которых во много раз превосходит мощность, поступающую в цепь эмиттера.
   Применение транзисторов. Современная электроника базируется на микросхемах и микропроцессорах, включающих в себя колоссальное число транзисторов. Компьютеры, составленные из микросхем и микропроцессоров, фактически изменили окружающий человека мир. В настоящее время не существует ни одной области человеческой деятельности, где компьютеры не служили бы активными помощниками человека. Например, в космических исследованиях или высокотехнологичных производствах работают микропроцессоры, уровень организации которых соответствует искусственному интеллекту.

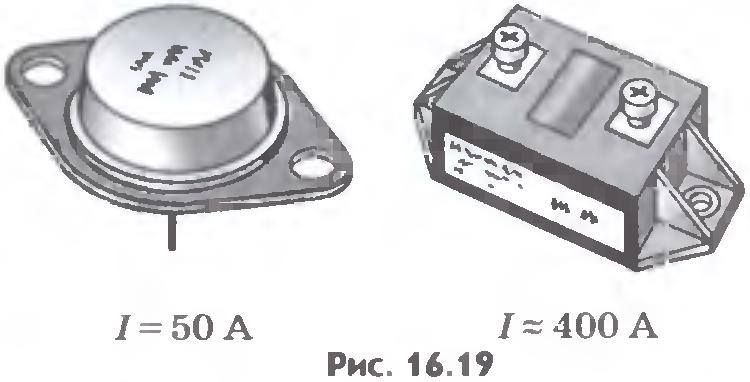

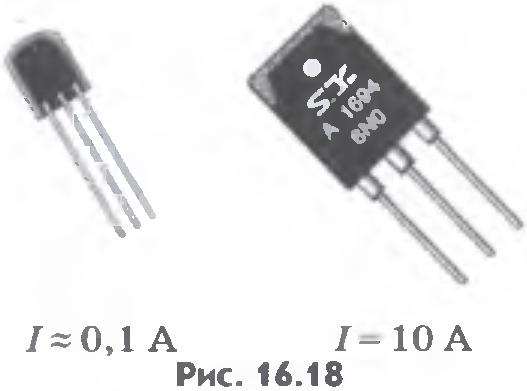

   Транзисторы (рис.16.18, 16.19) получили чрезвычайно широкое распространение в современной технике. Они заменяют электронные лампы в электрических цепях научной, промышленной и бытовой аппаратуры. Портативные радиоприемники, использующие такие приборы, в обиходе называются транзисторами. Преимуществом транзисторов (так же как и полупроводниковых диодов) по сравнению с электронными лампами является прежде всего отсутствие накаленного катода, потребляющего  значительную мощность и требующего времени для его разогрева. Кроме того, эти приборы в десятки и сотни раз меньше по размерам и массе, чем электронные лампы. Работают они при более низких напряжениях.
Транзисторы
Транзисторы
   Свойства р-n-перехода в полупроводниках используются для усиления и генерации электрических колебаний.


   ???
   1. Почему база транзистора должна быть узкой?
   2. Как надо включать в цепь транзистор, у которого база является полупроводником р-типа, а эмиттер и коллектор - полупроводниками n-типа?
   3. Почему сила тока в коллекторе почти равна силе тока в эмиттере?


Г.Я.Мякишев, Б.Б.Буховцев, Н.Н.Сотский, Физика 10 класс
