Управление исполнителем Чертежник

Гипермаркет знаний>>Информатика >>Информатика 7 класс>> Управление исполнителем Чертежник


3.2. Управление исполнителем Чертежник. Знакомимся с Чертежником

Исполнитель Чертежник предназначен для построения рисунков на координатной плоскости.

При задании точек этой координатной плоскости, в отличие от того, как это принято в математике, координаты х и у разделяются запятой.

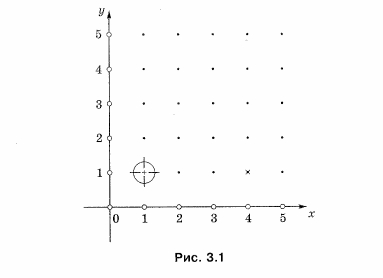

Например, координаты выделенной на рис. 3.1 точки будут записаны так: (1, 1).

Чертежник

Чертежник имеет перо, которое можно поднимать, опускать и перемещать. При перемещении опущенного пера за ним остается след — отрезок от предыдущего положения пера до нового. При перемещении поднятого пера никакого следа на плоскости не остается. В начальном положении перо Чертежника всегда поднято и находится в точке (0, 0).

По команде подними перо Чертежник поднимает перо. Если перо уже было поднято, Чертежник игнорирует эту команду: он не меняет положение пера и не сообщает об отказе. Иначе говоря, каким бы ни было положение пера до команды подними перо, после этой команды оно будет поднятым.

Точно так же, независимо от первоначального положения, после выполнения команды опусти перо оно оказывается опущенным, то есть готовым к рисованию.

Рисунки Чертежник выполняет с помощью команд переведи в точку и сдвинь на вектор.

По команде переведи в точку (а, b) Чертежник сдвигается в точку с координатами (а, &). На рис. 3.2 показаны результаты выполнения команды переведи в точку (2, 3) при различных положениях пера до этой команды. Видно, что независимо от предыдущего положения перо оказывается в точке (2, 3), но длина и направление отрезка, который при этом чертится, могут быть различны. Команду переведи в точку называют командой абсолютного смещения.

Чертежник

Назовите координаты точек, в которых находился Чертежник до выполнения команды переведи в точку (2, 3).

В каком случае в результате выполнения команды переведи в точку (2, 3) из различных показанных на рис. 3.2 начальных положений не будет прочерчен ни один отрезок?

Пусть перо Чертежника находится в точке (х, у). По команде сдвинь на вектор (а, b) Чертежник отсчитывает а единиц вправо вдоль горизонтальной оси (оси абсцисс), b единиц вверх вдоль вертикальной оси (оси ординат) и сдвигает перо в точку с координатами (х + а; у + b). Таким образом, координаты, указанные в команде, отсчитываются не от начала координат, а относительно текущего положения пера Чертежника. Поэтому команду сдвинь на вектор называют командой относительного смещения.

На рис. 3.3 показаны результаты выполнения команды сдвинь на вектор (2, 3) при различных положениях пера до этой команды. Из рисунка видно, что положение пера после этой команды зависит от его предыдущего положения, зато в результате получаются отрезки, длина и направление которых одинаковы. В математике направленные отрезки называются векторами, отсюда и происходит название команды.

Чертежник

Назовите координаты точек, в которых находилось перо Чертежника до выполнения команды сдвинь на вектор (2, 3) и куда оно переместилось после выполнения этой команды.

Как будет выполняться команда сдвинь на вектор (а, b) , если:

а) а < 0;
б) b < 0;
в) а < 0 и b < 0?

Чертежник может исполнять только правильно записанные команды. Например, если вместо команды сдвинь на вектор написать здвинь на вектор, то Чертежник эту запись не поймет и сразу же сообщит об ошибке. Ошибки в записи команд называются синтаксическими.

Алгоритм может содержать логические ошибки. Например, все команды записаны правильно, но последовательность их выполнения не приводит к поставленной цели или выполнение некоторых команд приводит к отказу.

        Пример алгоритма управления Чертежником

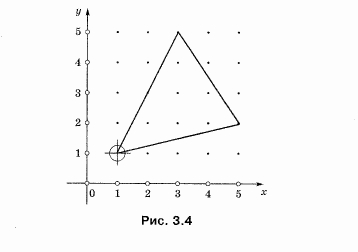

Изобразим с помощью Чертежника треугольник, положение вершин которого на координатной плоскости определяется парами чисел (1, 1), (3, 5), (5, 2) (рис. 3.4).

Чертежник

Так как в начале работы перо Чертежника всегда поднято, то для рисования треугольника с заданными координатами достаточно выполнить следующую последовательность команд:

переведи в точку (1, 1)
опусти перо
переведи в точку (3, 5)
переведи в точку (5, 2)
переведи в точку (1, 1)

Предложите другие варианты выполнения этого задания. При этом число команд не должно превышать пяти (есть пять других вариантов).

А теперь составим такой алгоритм управления Чертежником, чтобы с его помощью в произвольном месте координатной плоскости можно было нарисовать прямоугольник со сторонами, параллельными координатным осям, длины которых равны 2 и 4 единицам.

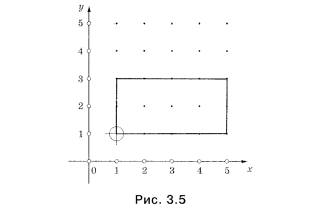

Зафиксируем одну из вершин прямоугольника в точке (1, 1). Нужный рисунок на координатной плоскости может выглядеть, как показано на рис. 3.5.

Кооринатная плоскость

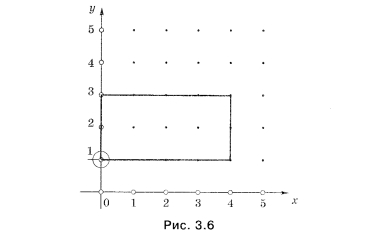

Предложите другой вариант рисунка, удовлетворяющий заданным условиям: одна из вершин прямоугольника расположена в точке (1, 1), а длины его сторон равны 2 и 4 единицам? (Существует еще семь вариантов.)

Можно определить координаты каждой из вершин этого прямоугольника и для его изображения составить следующую программу:

переведи в точку (1, 1)
опусти перо
переведи в точку (1, 3)
переведи в точку (5, 3)
переведи в точку (5, 1)
переведи в точку (1, 1)

Этот алгоритм не будет решать поставленную задачу, если изменить координаты начальной точки (рис. 3.6). Изменение координат одной из вершин повлечет за собой пересчет координат всех вершин прямоугольника. Причем это придется делать самому разработчику алгоритма.

Алгоритм

Воспользуемся для рисования заданного прямоугольника командой относительного смещения.

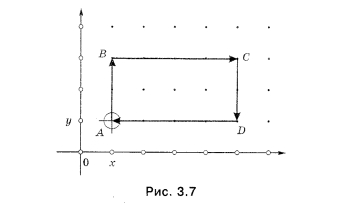

Пусть (х, у) — координаты вершины А прямоугольника ABCD (рис. 3.7).

Координатная плскость

Тогда координаты вершины В можно записать как (х, у 4- 2), вершины С — как (х + 4, у 4- 2), вершины D — как (х + 4, у) (рис. 3.8).

Координатная плскость

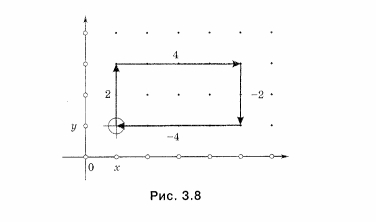

Чтобы изобразить отрезок АВ, воспользуемся командой сдвинь на вектор (0, 2).

В результате Чертежник сдвинет перо из точки с координатами (х, у) в точку с координатами (х + 0, у + 2).

По команде сдвинь на вектор (4, 0) перо окажется в точке (х + 4, у + 2). Чтобы из этой точки перейти в точку (х + 4, у + 0), следует выполнить команду сдвинь на вектор (0, -2). По команде сдвинь на вектор (-4, 0) перо Чертежника прочертит отрезок к точке А:

                       Команда             Координаты точки
  Начальная точка     (x, y)
  сдвинь на вектор    (0,    2)     (х+ 0, у +2)
  сдвинь на вектор    (4,    0)
    (х+ 4, у + 2)
  сдвинь на вектор    (0,    -2)    (х + 4, у+ 0)
  сдвинь на вектор    (-4    , 0)     (x, y)


Если в качестве вершины А зафиксировать точку с координатами (1, 1), то программа будет выглядеть так:

переведи в точку(1, 1)
опусти перо
сдвинь на вектор (0, 2)
сдвинь на вектор (4, 0)
сдвинь на вектор (0, -2)
сдвинь на вектор (-4, 0)

Для того чтобы нарисовать прямоугольник в другом месте координатной плоскости, например в точке с координатами (5, 5), достаточно изменить в этой программе только первую строку:

переведи в точку (5, 5)

С помощью команды абсолютного смещения рисунок «привязывается» к строго определенным точкам координатной плоскости. Она используется чаще всего для установки начального положения пера Чертежника.

Команды относительного смещения применяются для создания рисунков, у которых точное место не важно или которые нужно воспроизводить в разных местах.

                  Чертежник учится, или Использование вспомогательных алгоритмов

Чертежник может рисовать любые фигуры из отрезков, например цифры почтового индекса. Как известно, каждая такая цифра вписана в прямоугольник (рис. 3.9).

Цифры почтового индекса

Условимся при рисовании каждой цифры за начальную точку брать левую нижнюю точку соответствующего прямоугольника.

Программа рисования цифры 0 может иметь вид:

опусти перо
сдвинь на вектор    (0, 2)
сдвинь на вектор    (1, 0)
сдвинь на вектор    (0, -2)
сдвинь на вектор    (-1, 0)
подними перо
сдвинь на вектор    (2, 0)

Для рисования цифры 6 можно использовать программу:

сдвинь на вектор (1, 2)
опусти перо
сдвинь на вектор (-1, -1)
сдвинь на вектор (1, 0)
сдвинь на вектор (0, -1)
сдвинь на вектор (-1, 0)
сдвинь на вектор (0, 1)
подними перо
сдвинь на вектор (2, -1)

Для чего нужна последняя команда?

А теперь представьте, что необходимо составить алгоритм рисования почтового индекса города Красноярска — 660000.

Самый простой вариант — составить очень длинную программу, в которой дважды повторить алгоритм рисования цифры 6 и четырежды — цифры 0.

Но есть и другой способ. Оказывается, Чертежник может «запомнить», как рисуется та или иная цифра. Для решения основной задачи (рисования почтового индекса 660000) достаточно «научить» Чертежника рисовать цифру 6 и цифру 0. Для этого алгоритм рисования цифры нужно предварительно оформить в виде процедуры (вспомогательного алгоритма).

Процедура рисования цифры 0 будет выглядеть так:

ПРОЦ цифра__0
НАЧАЛО
    опусти перо
    сдвинь на вектор (0, 2)
    сдвинь на вектор (1, 0)
    сдвинь на вектор (0, -2)
    сдвинь на вектор (-1, 0)
    подними перо сдвинь на вектор (2, 0)
КОНЕЦ

Строка ПРОЦ цифра 0 называется заголовком процедуры. Имя процедуры — цифра 0. Алгоритм рисования буквы помещается чуть правее между служебными словами НАЧАЛО и КОНЕЦ.

Процедура рисования цифры 6 будет выглядеть так:

ПРОЦ цифра_6
НАЧАЛО
сдвинь на вектор (-1, -1)
сдвинь на вектор (1, 0)
сдвинь на вектор (0,-1)
сдвинь на вектор (-1, 0)
сдвинь на вектор (0,1)
подними перо
сдвинь на вектор (2, -1)
КОНЕЦ

Приказ на выполнение вспомогательного алгоритма (процедуры) называется вызовом процедуры и записывается в основном алгоритме.

Теперь запишем основной алгоритм, с помощью которого будет нарисован индекс 660000:

переведи в точку (1, 1)
цифра_6
цифра_6
цифра_0
цифра_0
цифра_0
цифра_0

К какому типу алгоритмов относится этот основной алгоритм?

                           Цикл повторить n раз


При составлении алгоритмов довольно часто встречаются случаи, когда некоторую последовательность команд нужно выполнять несколько раз подряд. Для упрощения записи алгоритма в таких случаях можно использовать специальную конструкцию повторения.

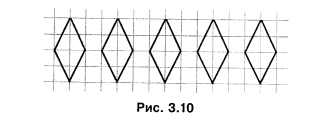

Например, основной алгоритм рисования ряда из пяти ромбов (рис. 3.10) с помощью конструкции повторения можно записать так:

переведи в точку (1,2)
опусти перо
ПОВТОРИТЬ 5 РАЗ
  сдвинь на вектор (1, 2)
  сдвинь на вектор (1, -2)
  сдвинь на вектор (-1, -2)
  сдвинь на вектор (-1, 2)
  подними перо
  сдвинь на вектор (3, 0)
КОНЕЦ

Ромб

Можно рисование ромба оформить в виде отдельной процедуры:

ПРОЦ ромб
НАЧАЛО
  сдвинь на вектор (1, 2)
  сдвинь на вектор (1, -2)
  сдвинь на вектор (-1, -2)
  сдвинь на вектор (-1, 2)
КОНЕЦ

Тогда основной алгоритм будет выглядеть так:

переведи в точку (1,2)
опусти перо
ПОВТОРИТЬ 5 РАЗ
  ромб
  подними перо
  сдвинь на вектор (3, 0)
КОНЕЦ

В общем виде конструкция повторения записывается так:

ПОВТОРИТЬ <число повторений> РАЗ
<тело цикла (последовательность команд)>
КОНЕЦ

Служебные слова ПОВТОРИТЬ и КОНЕЦ пишутся одно под другим. Чуть правее между ними записывается повторяющаяся последовательность команд (тело цикла). Число повторений — произвольное целое число. Именно столько раз при выполнении алгоритма будут повторены команды, образующие тело цикла.

Предложите вариант решения задачи о почтовом индексе Красноярска с использованием конструкции повторения.

Можно ли обойтись без вспомогательного алгоритма в следующих ситуациях?

Картинка

Коротко о главном

Исполнитель Чертежник предназначен для построения рисунков на координатной плоскости.

Система команд исполнителя представлена в следующей таблице:

   Команда
  Действие
  подними перо     Чертежник поднимает перо
  опусти перо     Чертежник опускает перо
  переведи в точку (а, b)     Чертежник сдвигается в точку с координатами (а, b)
  сдвинь на вектор (а, b)     Чертежник сдвигается на вектор (а, b)


Алгоритм, решающий некоторую подзадачу основной задачи, называется вспомогательным алгоритмом. Вспомогательный алгоритм оформляется в виде процедуры. Приказ на выполнение вспомогательного алгоритма называется вызовом процедуры и записывается в основном алгоритме.

При составлении алгоритмов довольно часто встречаются случаи, когда некоторую последовательность команд нужно выполнять несколько раз подряд. Для упрощения записи алгоритма в таких случаях можно использовать специальную конструкцию повторения — ПОВТОРИТЬ n РАЗ.

Вопросы и задания

1. Охарактеризуйте исполнителя Чертежник.

2. Составьте для Чертежника алгоритм рисования равнобедренного треугольника, если известны координаты концов отрезка, являющегося его высотой: (4, 1) и (4, 6), а также координаты (2, 1) одной из его вершин.

3. Составьте для Чертежника алгоритм рисования прямоугольника со сторонами, параллельными осям координат, если известны координаты его двух вершин: (2, 1) и (7, 5).

4. Составьте для Чертежника алгоритм рисования ромба, центр которого совмещен с центром экрана, диагонали лежат на координатных осях, а их длины определяются числами 8 и 4.

5. Составьте алгоритм управления Чертежником, в результате выполнения которого в произвольном месте координатной плоскости будет нарисован квадрат, длина стороны которого равна 2 единицам.

6. Составьте алгоритм управления Чертежником, в результате выполнения которого в произвольном месте координатной плоскости будет нарисован прямоугольник, длины сторон которого равны 3 и 4 единицам.

7. Составьте алгоритм управления Чертежником, в результате выполнения которого в произвольном месте координатной плоскости будет нарисован произвольный параллелограмм.

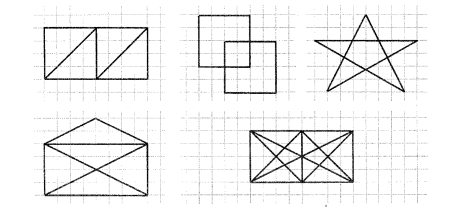

8. Составьте алгоритм рисования изображенных ниже фигур так, чтобы в процессе рисования перо не отрывалось от бумаги и ни одна линия не проводилась дважды.

Фигуры

9. Оформите в виде процедур алгоритмы рисования букв М, И, Р. Составьте алгоритмы рисования слов МИР, РИМ, МИМ.


Картинка

10. Разработайте вспомогательный алгоритм рисования домика. На его основе составьте основной алгоритм рисования улицы из пяти домиков.

Картинка

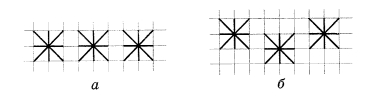

11. Составьте алгоритмы управления Чертежником, после исполнения которых будут получены следующие рисунки:

Картинка

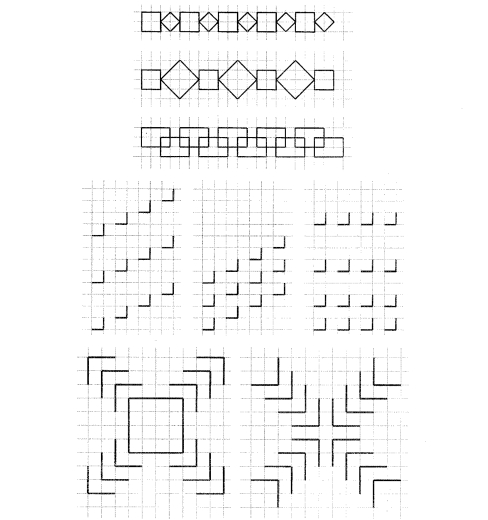

12. Составьте алгоритмы управления Чертежником, после исполнения которых будут получены следующие рисунки:

Рисунки

13. Придумайте свои задачи для Чертежника.

Босова Л. Л., Информатика и ИКТ : учебник для 7 класса Л. Л. Босова. М. : БИНОМ. Лаборатория знаний, 2010. 229 с. : ил.
