      Изготовление вручную цилиндрической детали хорошего качества является сложной задачей. Гораздо быстрее и точнее можно сделать такую деталь на токарном станке.

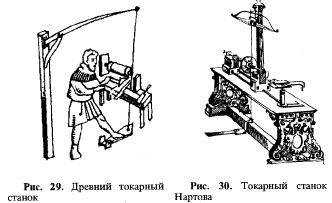

    Токарные станки предназначены для изготовления (точения) деревянных изделий, имеющих в поперечном сечении форму круга.Токарные станки различных конструкций с ножным и ручным приводом применяли еще в далекие времена (рис. 29). На них вытачивали из древесины детали прялок, столов й стульев, посуду и многие другие изделия.

    В России один только механик А. К. Нартов разработал и изготовил около 40 конструкций различных токарных станков. Один из них приведен на рис. 30.
На современных промышленных предприятиях применяют токарные станки различных конструкций и назначения, в том числе станки-автоматы и станки с числовым программным управлением.

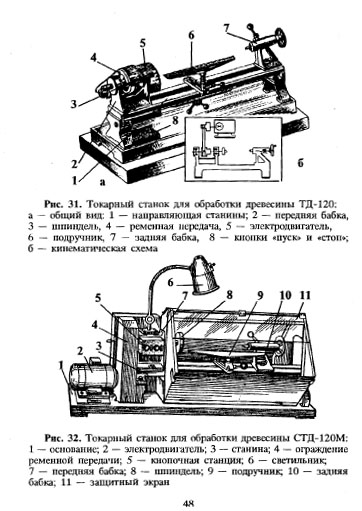

    В школьных мастерских применяют токарные станки моделей ТД-120 (рис. 31) и СТД-120 М (рис. 32). Станок ТД-120 имеет станину с направляющими 1 (рис. 31). На направляющих станины размещена передняя бабка 2, в которой установлен шпиндель 3, соединенный клиноременной передачей 4 с электродвигателем 5.

     На направляющих станины установлена каретка с подручником 6 и задняя бабка 7. Задняя бабка состоит из выдвижной втулки (пиноли), винтовой передачи, маховика и центра задней бабки.
    Шпиндель станка установлен в передней бабке на шарикоподшипниковых опорах. Включают и выключают станок кнопками 8 «пуск» и «стоп».

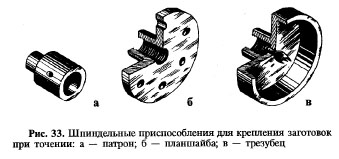

На рис. 32 изображено устройство станка СТД-120М. На шпиндели станков навинчивают патрон (рис. 33, а), планшайбу (рис. 33, б) или трезубец (рис. 33, в), в которых крепят обрабатываемые заготовки.

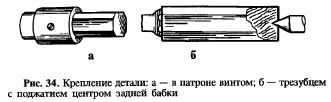

     Патрон применяют для крепления коротких и небольшого диаметра заготовок. Заготовку крепят в патроне винтом (рис. 34, а).

    Трезубец применяют для крепления длинных заготовок с поджатием их центром задней бабки (рис. 34, б). Поджатие осуществляют вращением маховика задней бабки, который перемещает пиноль с центром при помощи винтовой передачи.
    Закрепленные в патроне и трезубце заготовки точат путем перемещения стамески вдоль оси вращения заготовки. Такое точение называют продольным.
 Если необходимо точить заготовку небольшой длины и большого диаметра, например для изготовления тарелок, шкатулок, дисков, то ее крепят шурупами к планшайбе (рис. 35, а). («Планшайба» в переводе с немецкого означает «плоский диск».) Под шурупы вначале размечают, а затем прокалывают шилом или просверливают глухие (несквозные) отверстия на длину ввинчиваемой части шурупа.

     Для разметки положения шурупов заготовку прикладывают к планшайбе и через отверстия на ее обратной стороне очерчивают места расположения шурупов (рис 35 а)
    Шурупы не должны входить в обрабатываемую часть заготовки, для чего на заготовке очерчивают, а затем стамеской надрезают линию глубины расположения шурупов (рис. 35, б).
    Плоские заготовки на планшайбе обрабатывают перемещением стамески перпендикулярно оси вращения заготовки. Такое точение называют поперечным (торцовым, лобовым), так как заготовку обрабатывают с торца.
    Детали конической формы точат при одновременном перемещении стамески вдоль и перпендикулярно оси вращения заготовки. Такое точение называют продольно-поперечным.
    Вращательное движение заготовки при точении называют главным движением резания, так как без него вообще невозможно точение. Поступательное движение стамески называют вспомогательным движением, т. е. движением подачи. Главное движение резания на кинематических схемах обозначают V, вспомогательное — V_s..
    Вначале заготовку обтачивают на малой частоте вращения (п = 710 для ТД-120 и n = 770 для СТД-120М), пока не уменьшится ее биение. При небольшой частоте вращения шпинделя обрабатывают также заготовки большого диаметра.
   Окончательно и начисто обработку заготовок проводят на большой частоте вращения (n = 1000 для ТД-120 и n = 1450 для СТД-120М). Необходимую частоту вращения шпинделя получают, устанавливая ремень ременной передачи на шкивы различных диаметров.
    На кинематической схеме токарного станка (рис. 31,6) изображены электродвигатель «М», клиноременная передача, ведущий шкив, насаженный на вал электродвигателя, и ведомый шкив, находящийся на шпинделе. Как видно из схемы, шпиндель приводится во вращение от электродвигателя через клиноременную передачу.
    Винтовой механизм задней бабки, изображенный на кинематической схеме, преобразует вращение ручки маховика в поступательное движение центра задней бабки.

Правила безопасности
1. Не включать станок без разрешения учителя.
2. Не включать станок без огражденной ременной передачи.
3. Не опираться на части токарного станка.

4. Не класть инструменты и другие предметы на станок.
5. О всех неисправностях в станке и электропроводке немедленно сообщать учителю.

    Практическая работа
Изучение устройства токарного станка для точения древесины
1. Изучите вначале устройство токарного станка по учебнику или плакату. Найдите электродвигатель, клиноременную передачу, шпиндель, переднюю бабку, подручник с кареткой, заднюю бабку, кнопки «пуск» и «стоп».
2. Изучите кинематическую схему станка. Расскажите, как передается вращение на шпиндель? Как перемещается центр задней бабки?
3. С разрешения учителя, убедившись, что станок отключен, снимите защитный кожух с клиноременной передачи и посмотрите, как можно изменять частоту вращения шпинделя, переставляя ремень на шкивы разных диаметров. Потренируйтесь в перестановке ремня.
4. Переместите заднюю бабку в крайнее правое положение и измерьте линейкой расстояние между центрами трезубца и задней бабки. Это расстояние равно наибольшей длине заготовки, которую можно точить на данном станке.
5. Замерьте линейкой расстояние в мм от линии центров до направляющих станины. Это и есть наибольший радиус обрабатываемой заготовки.
6. Измерьте вылет (выдвижение) пиноли задней бабки относительно торца корпуса задней бабки, вывинтив и ввинтив задний центр до упора. Вычислите разность этих расстояний в мм. Это и есть наибольшая величина вылета пиноли задней бабки.
7. Выпишите в таблицу основные характеристики токарного станка.

8. Поупражняйтесь в креплении заготовок на станке (в патроне, в центрах, на планшайбе).

   ♦ Токарный станок, передняя бабка, задняя бабка, подручник, каретка, патрон, планшайба, трезубец, пи-ноль, точение (продольное, поперечное, торцовое).
 1. Назовите основные части токарного станка.

 2. Каково 1 назначение передней бабки, задней бабки и подручника  токарного станка?

 3. Для чего служат патрон, планшайба, трезубец и станина токарного станка?

 4. Какое движение в станке называют главным, а какое — вспомогательным?

 5. Что изображает кинематическая схема токарного станка?
