Фаза колебаний

Гипермаркет знаний>>Физика и астрономия>>Физика 11 класс>> Фаза колебаний



                                                        § 23     ФАЗА КОЛЕБАНИЙ

Введем еще одну величину, характеризующую гармонические колебания, — фазу колебаний.

При заданной амплитуде колебаний координата колеблющегося тела в любой момент времени однозначно определяется аргументом косинуса или синуса: 6.02-60.jpg

Величину 7.02-21.jpg, стоящую под знаком функции   косинуса или синуса, называют фазой колебаний, описываемой этой функцией. Выражается фаза в угловых единицах радианах.

Фаза определяет не только значение координаты, но и значение других физических величин, например скорости и ускорения, изменяющихся также по гармоническому закону. Поэтому можно сказать, что фаза определяет при заданной амплитуде состояние колебательной системы в любой момент времени. В этом состоит значение понятия фазы.

Колебания с одинаковыми амплитудами и частотами могут различаться фазами.

Фаза колебаний

Отношение 6.02-62.jpg указывает, сколько периодов прошло от момента начала колебаний. Любому значению времени t, выраженному в числе периодов Т, соответствует значение фазы 7.02-21.jpg, выраженное в радианах. Так, по прошествии времени t = 6.02-63.jpg (четверти периода) 6.02-64.jpg,  по прошествии половины периода 7.02-21.jpg = 7.02-19.jpg, по прошествии целого периода 7.02-21.jpg = 27.02-19.jpg и т. д.

Можно изобразить на графике зависимость координаты колеблющейся точки не от времени, а от фазы. На рисунке 3.7 показана та же косинусоида, что и на рисунке 3.6, но на горизонтальной оси отложены вместо времени различные значения фазы 7.02-21.jpg.

Представление гармонических колебаний с помощью косинуса и синуса. Вы уже знаете, что при гармонических колебаниях координата тела изменяется со временем по закону косинуса или синуса. После введения понятия фазы остановимся на этом подробнее.

Фаза колебаний

Синус отличается от косинуса сдвигом аргумента на 6.02-66.jpg, что соответствует, как видно из уравнения (3.21), промежутку времени, равному четверти периода:



Но при этом начальная фаза, т. е. значение фазы в момент времени t = 0, равна не нулю, а 6.02-66.jpg.

Обычно колебания тела, прикрепленного к пружине, или колебания маятника мы возбуждаем, выводя тело маятника из положения равновесия и затем отпуская его. Смещение от гихпожения равновесия максимально в начальной момент. Поэтому для описания колебаний удобнее пользоваться формулой (3.14) с применением косинуса, чем формулой (3.23) с применением синуса.

Но если бы мы возбудили колебания покоящегося тела кратковременным толчком, то координата тела в начальный момент была бы равна нулю, и изменения координаты со временем было бы удобнее описывать с помощью синуса, т. е. формулой

x = xmsin 7.02-20.jpgt            (3.24)

так как при этом начальная фаза равна нулю.

Если в начальный момент времени (при t = 0) фаза колебаний равна 7.02-21.jpg, то уравнение колебаний можно записать в виде

x = xmsin(7.02-20.jpgt + 7.02-21.jpg)

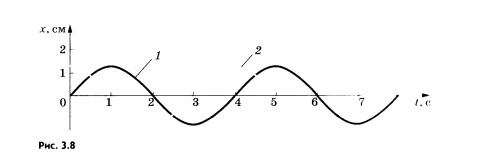

Сдвиг фаз. Колебания, описываемые формулами (3.23) и (3.24), отличаются друг от друга только фазами. Разность фаз, или, как часто говорят, сдвиг фаз, этих колебаний составляет 6.02-66.jpg. На рисунке 3.8 показаны графики зависимости координат от времени колебаний, сдвинутых по фазе на 6.02-66.jpg. График 1 соответствует колебаниям, совершающимся по синусоидальному закону: x = xmsin 7.02-20.jpgt  а график 2 — колебаниям, совершающимся по закону косинуса:

Фаза колебаний

Фаза колебаний

Для определения разности фаз двух колебаний надо в обоих случаях колеблющуюся величину выразить через одну и ту же тригонометрическую функцию — косинус или синус.

1.    Какие колебания называют гармоническими!
2.    Как связаны ускорение и координата при гармонических колебаниях!

Фаза колебаний

3.    Как связаны циклическая частота колебаний и период колебаний!
4.    Почему частота колебаний тела, прикрепленного к пружине, зависит от его массы, а частота колебаний математического маятника от массы не зависит!
5.    Каковы амплитуды и периоды трех различных гармонических колебаний, графики которых представлены на рисунках 3.8, 3.9!




Мякишев Г. Я., Физика. 11 класс : учеб. для общеобразоват. учреждений : базовый и профил. уровни / Г. Я. Мякишев, Б. В. Буховцев, В. М. Чаругин; под ред. В. И. Николаева, Н. А. Парфентьевой. — 17-е изд., перераб. и доп. — М. : Просвещение, 2008. — 399 с : ил.
