Чертежи геометрических тел

Гипермаркет знаний>>Черчение 9 класс>>Черчение: Чертежи геометрических тел


Геометрическое тело — это замкнутая часть пространства, ограниченная плоскими или кривыми поверхностями.

Все геометрические тела можно разделить на две группы: многогранники (куб, призма, параллелепипед, пи-рамида) и тела вращения (цилиндр, конус, шар). Форма каждого тела имеет свои характерные признаки.
Каждое гранное геометрическое тело имеет грани, ребра и вершины (рис. 18).


Куб


Процесе получения изображения геометрических тел можно рассматривать как процесс отображения каждого элемента его формы на плоскостях проекций.

Рассмотрим получение изображения куба на трех плоскостях проекций. Куб расположим перед плоскостью V так, чтобы передняя и задняя (от наблюдателя) грани оказались ей параллельными. Тогда боковые, верхняя и нижняя грани будут перпендикулярны к плоскости V.

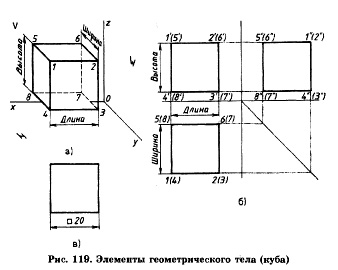

Чтобы построить проекцию куба на плоскости, надо через вершины, обозначенные цифрами 1, 2, 3, 4 и 5, 6, 7, 8, провести проецирующие лучи перпендикулярно к плоскостям V, Н, W. Точки пересечения проецирующих лучей с плоскостью проекций дадут точки, которые являются проекциями вершин куба (рис. 119, а). Некоторые проекции точек при проецировании «сливаются», например: 1' с 5', точка 21 — с точкой 6', точка 3' — с точкой Т, точка 4" — с точкой 3", точка 2 — с точкой 3. Если соединим фронтальные проекции вершин куба, то получим фронтальную проекцию куба. Куб на плоскость V отобразится в виде квадрата. Стороны квадрата будут являться проекциями ребер и граней, а сам квадрат — проекциями двух граней. Мы получили метрически определенный чертеж. Это означает, что по чертежу можно определить форму и размеры предмета (рис. 119, б). Для нанесения размеров куба используют условный знак квадрата — □, указывающий на то, что в основании изображенного предмета находится квадрат. Рядом со знаком ставится число, соответствующее размеру (в миллиметрах) стороны квадрата.

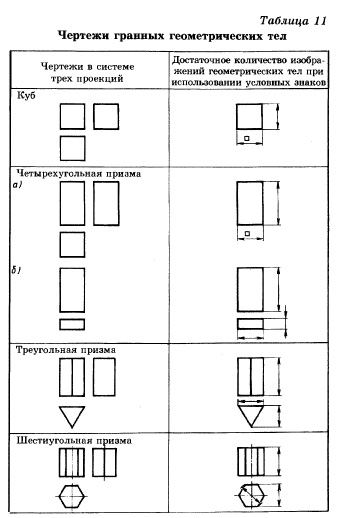

Чертежи геометрических тел представлены в таблице 11.

Чертежи

Куб

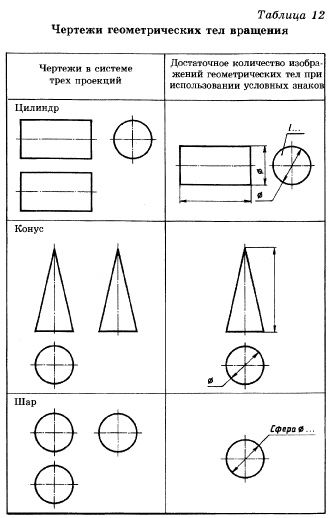

Рассмотрим, как изображаются тела вращения в системе трех плоскостей проекций. Для простановки размеров цилиндра и конуса используют знак диаметра — Черчн21.jpg, уточняющий, что в основании изображенного предмета находится круг. Высота знака диаметра равна высоте числа, проставленного рядом с ним, например, Черчн21.jpg26. Эта запись означает, что в основании находится круг диаметром 26 мм. Использование этого знака позволяет сократить количество изображений на чертеже (см. таблицу 12).

Вопросы и задания

1. Какие две группы геометрических тел вы знаете?
2. Какие геометрические тела относятся к
телам вращения?
3. Какие геометрические признаки характеризуют многогранники?
4. Составьте кроссворд, используя названия геометрических тел.


тела вращения


Н.А.Гордеенко, В.В.Степакова - Черчение.,9 класс
