Чертеж детали и сборочный чертеж

Гипермаркет знаний>>Технология 6 класс>>Технология: Чертеж детали и сборочный чертеж


      В деревообработке наиболее распространены детали призматической формы и круглые в поперечном сечении детали (имеющие ось вращения), такие как цилиндры и конусы. («Деталь» в переводе с французского — «подробность».)
     Призматическую форму имеют крышки столов и стульев, царги, стенки ящиков, бруски рамок.

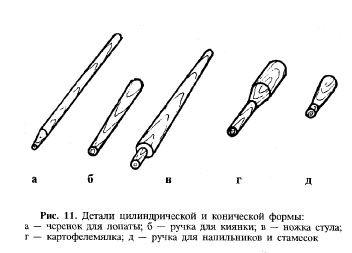

    Цилиндрическую или коническую форму имеют черенки для лопат, ручки для киянок, совков и напильников, круглые ножки столов и стульев и другие изделия (рис. 11).
    Многие из этих изделий изготавливают и применяют в школьных мастерских. Работу по изготовлению изделий начинают с выполнения эскизов, технических рисунков и чертежей.
детали

     Эскиз является условным изображением детали, выполненным от руки, но с обязательным соблюдением пропорций элементов деталей.
Технический рисунок представляет собой наглядное с трех сторон изображение изделия. Технический рисунок является первичной формой отражения творческих идей при изготовлении изделия.

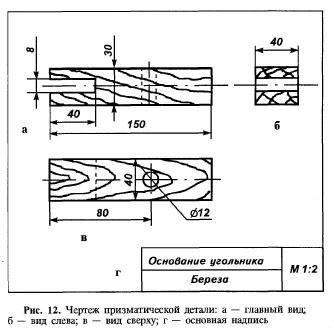

    Деталь призматической формы на чертеже изображают следующими видами: спереди, сверху, слева (рис. 12).
    Вид спереди является главным, так как дает наиболее полное представление о детали. Под ним изображают вид детали сверху, а с правой стороны изображают вид детали слева.
    В качестве примера на рис. 12 приведен чертеж основания угольника. Основание имеет призматическую форму, паз и отверстие диаметром 0 12 мм (Тех12.jpg — знак диаметра).
    Как видно из чертежа, для полной наглядности детали достаточно двух ее изображений: главного вида и вида сверху. Вид слева можно не изображать, проставив необходимые размеры детали на главном виде и виде сверху.
   чертеж

     Размеры детали вначале проставляют на главном виде. И если их нельзя проставить на этом виде, то недостающие размеры проставляют на других видах.
    Основными размерами детали являются ее габаритные размеры: длина, ширина, высота (толщина), а также рачмеры ее элементов (отверстий, пазов, впадин) и их расположение относительно сторон детали и между собой.
    Если в детали имеются одинаковые отверстия, то на чертеже проставляют размер только на одном из этих отверстий и указывают их общее количество, например: 4 отв. Тех12.jpg 12.

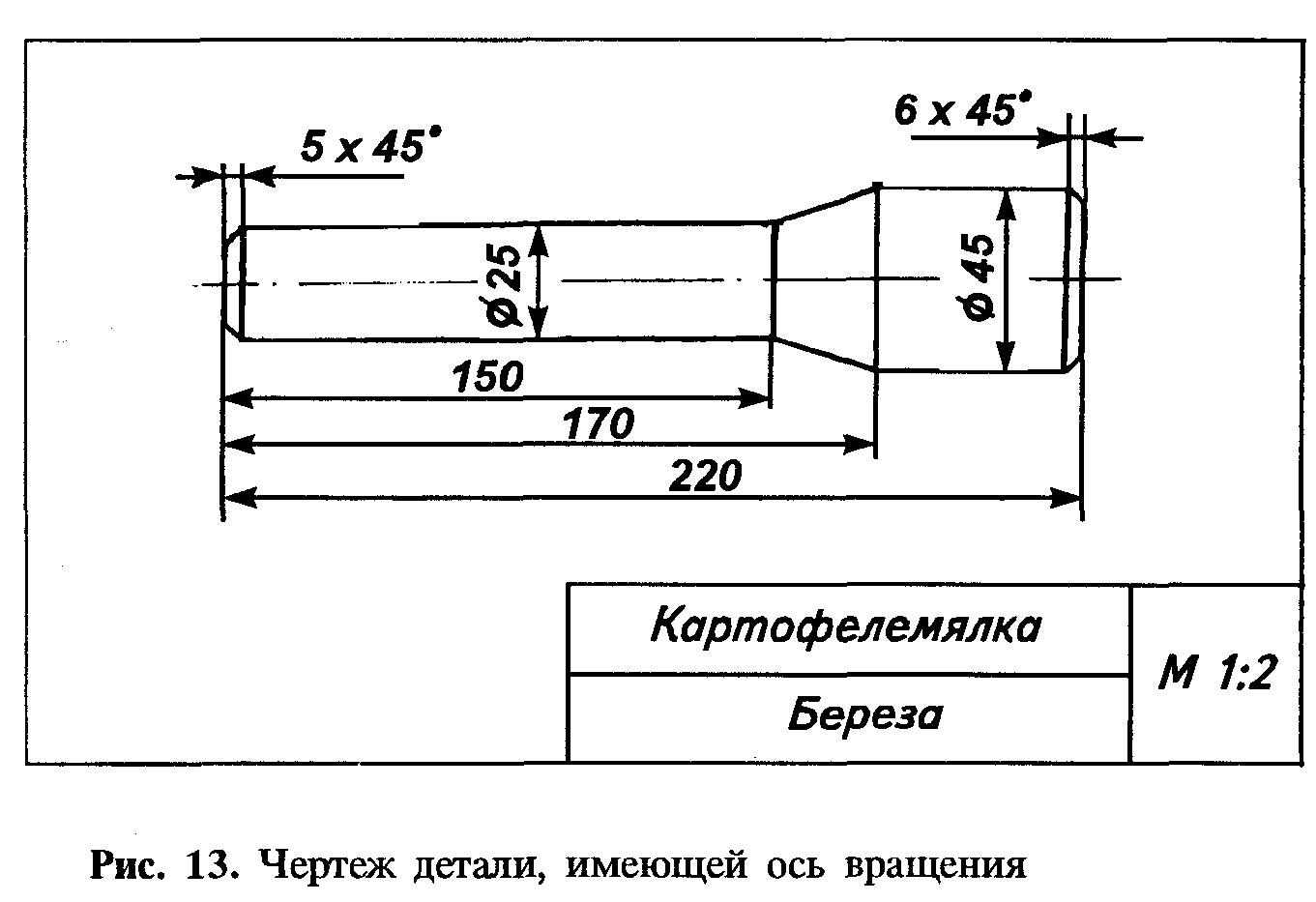

   Детали, имеющие ось вращения, изображают на чертежах обычно одним главным видом (рис. 13).

чертеж



      Для этого проводят горизонтальную штрихпунктирную осевую линию. Затем вычерчивают профиль детали сплошной основной линией симметрично   относительно осевой линии. Указывают размеры: для цилиндров — диаметр и длину; для конических поверхностей — диаметры основания и вершины конуса и длину.

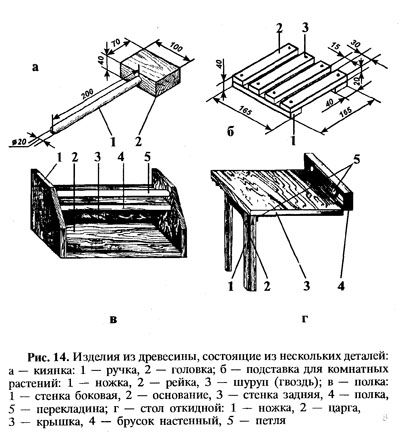

    Многие изделия из древесины состоят из соединенных между собой нескольких деталей и представляют сборочную единицу, например киянка, стульчик, столик, полка, откидной столик (рис. 14).

изделия из древесины
    Изделие, состоящее из нескольких деталей, изображают на сборочном чертеже. Соединяемые детали скрепляют неподвижно или подвижно. Неподвижно крепят деревянные детали с помощью гвоздей, шурупов, шипов, клея.
    Подвижно, с взаимным перемещением, соединены детали в мерной вилке (рис. 3, а), в откидном столе (рис. 14, г), в рейсмусе (рис. 17, б).
 В качестве примера рассмотрим сборочный чертеж  изделия — угольника (рис. 15).

чертеж угольника

     Угольник состоит из линейки 1 и основания 2, неподвижно склеенных между собой клеем 3 точно под углом 90°. Основание угольника 2 имеет на торце паз, в который вставляется и вклеивается линейка 1.

     На сборочном чертеже изображают только те виды, по которым можно определить конструкцию изделия. Для сборочного чертежа угольника достаточно будет двух видов: главного вида (рис. 15, а) и вида слева (рис. 15, б).
    В правом нижнем углу сборочного чертежа располагают основную надпись (рис. 15, г). В ней указывают название изделия или сборочной единицы и масштаб изображения.
    На сборочном чертеже проставляют только те размеры, которые нужно контролировать при сборке изделия. Для угольника — это габаритные размеры: 150, 200 и 30 мм. (Слово «габарит» в переводе с французского означает «наибольшая величина очертания».) Контролировать надо и точность соединения деталей 1 и 2 под углом 90°.
   Над основной надписью или на отдельных листах размещают спецификацию к сборочному чертежу (рис. 15, в). Ее оформляют в виде таблицы. В ней перечисляют все детали изделия, указывают наименование, количество и материал деталей. (Слово «спецификация» произошло от двух латинских слов — «разновидность» и «делаю».)
    При чтении сборочного чертежа сначала изучают содержание основной надписи, название изделия и масштаб изображения. Затем изучают назначение и принцип действия изделия.
   По спецификации определяют названия деталей и материалы, из которых они изготовлены, находят их на всех видах сборочного чертежа и уясняют форму и конструкцию (устройство) изделия. Наконец определяют способы соединения деталей и последовательность их сборки.

     Практическая работа
Графическое изображение изделий из древесины

1. Внимательно рассмотрите детали призматической и круглой формы, изображенные на рис. 11, и выполните их чертежи в рабочей тетради.
2. Выполните сборочный чертеж одного из изделий, изображенных на рис. 14.
3. Рассмотрите сборочный чертеж изделия из древесины, выданный учителем. Прочитайте сборочный чертеж. Уясните назначение всех деталей и способы соединения их между собой.
   ♦ Деталь призматической формы, деталь цилиндрической и конической формы, эскиз, технический рисунок, подвижные и неподвижные соединения, сборочный чертеж, основная надпись, габаритные размеры, спецификация, чтение сборочного чертежа.

   1. Какие размеры проставляют на чертеже детали призматической формы?

   2. Какие размеры проставляют на чертеже детали, имеющей ось вращения?

   3. Какие чертежи называют сборочными?

   4. Что изображают на сборочном чертеже?

   5. Что содержит спецификация?

   6. Какие размеры проставляют на сборочном чертеже?

   7. Как читают сборочный чертеж?
