                                                  7. Шиповые столярные соединения

Шиповые соединения деревянных деталей на клею отличаются большой прочностью и нашли широкое применение при изготовлении дверных и оконных переплетов и блоков, мебели и различных деревянных конструкций. "

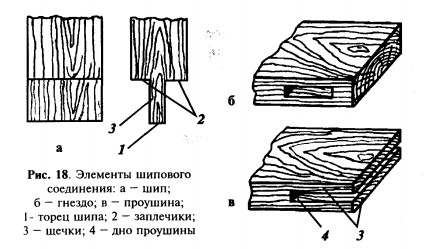

Элементами шипового соединения являются шип, соединяемый с гнездом (рис. 18, б) или проушиной (рис. 17; рис. 18, в).

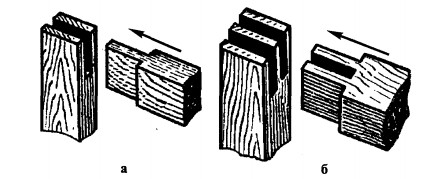

Рис. 17. Шиповое соединение деталей: а — одинарным шипом; б — двойным шипом

Шипом называют выступ на торце деревянной детали.

Гнездом называют отверстие в другой детали, которое соединяется с шипом.

Проушиной называют паз на торце детали, соединяемый с шипом.

Профили и размеры шипа и проушины должны совпадать. Длина шипа должна равняться ширине присоединяемого бруска.

В зависимости от толщины деталей применяют шипы: одинарные, двойные (рис.17), тройные и т. д. (рис. 19, в). При толщине заготовок до 40 мм обычно применяют одинарные шипы, от 40 до 80 мм — двойные, свыше 80 мм — тройные и многократные. «Шип» — от немецкого «середина». Проушина — промежуток между ушками (щечками, шипами).

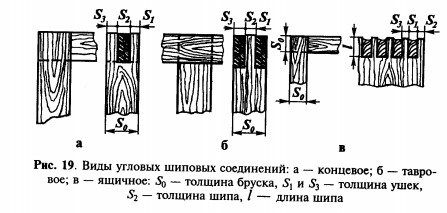

Шиповые соединения бывают трех видов: угловые концевые (рис. 19, а), угловые серединные (тавровые) (рис. 19, б), угловые ящичные (рис. 19, в).

С целью наибольшей прочности шипового соединения установлены следующие толщины шипов и ширины проушин угловых концевых и серединных соединений:

S₂ = 0,4 S₀;                    S₁ = S₃ =0,5 (S₀ - S₂),

где S₀ _ толщина бруска; S₂ _ толщина шипа или ширина проушины (паза); S₁ и S₃ — толщина щечек проушины.



Для углового ящичного соединения (рис. 19, в):

S₁ = S₃ = 6, 8, 10, 12, 14, 16 мм; l = S₀; S₂ = 0,3 S₀.


                                                    Практическая работа

                                   Расчет размеров шиповых соединений рамки

1.    Получите задание у учителя на изготовление рамки с шиповым соединением.
2.    Рассчитайте размер шипа.
3.    Рассчитайте толщины щечек проушины.
4.    Составьте эскизы на шип и проушину с простановкой размеров.

О Шиповое соединение (концевое, серединное, ящичное), шип, гнездо, проушина, щечка.

1. Какие соединения называют шиповыми?

2. Где их применяют?

3. Чем они отличаются?

4. Назовите виды шиповых соединений.

5. Какие бывают шипы?

6. Как рассчитывают размеры шиповых соединений?

Самородский П.С., Симоненко В.Д., Тищенко А.Т., Технология. Трудовое обучение: Учебник для учащихся 7 класса (вариант для мальчиков) общеобразовательной школы. / Под ред. В.Д. Симоненко.— М.: Вентана-Графф, 2003. — 192 е.: ил.
