Первый стандарт, с которым вы познакомитесь, устанавливает правила начертания букв, цифр чертежного шрифта, а также условных знаков, используемых на чертежах.

Стандарт устанавливает десять размеров шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. За размер шрифта принимается величина, определяющая высоту прописной (заглавной) буквы. Шрифт может быть выполнен как с наклоном в 75°, так и без наклона.

Начертание букв чертежного шрифта. Высота буквы измеряется перпендикулярно к основанию строки.

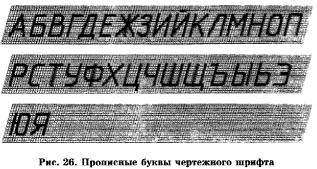

Прописные буквы. Высота прописной буквы (h) равна размеру шрифта. Нижние элементы букв Д, Ц, Щ и верхний элемент буквы Й выполняются за счет расстояний между строками. Толщину линии шрифта (d) выбирают равной 0,1 h. Используя названные параметры (h, 0,1h), выстраивают вспомогательную сетку, в которую вписывают буквы (рис. 26).

Ширина большинства прописных букв (q) равна 0,6h или 6d, что примерно соответствует размеру h ближайшего наименьшего номера шрифта. Исключение составляют буквы А, Д, М, X, Ц, Ы, Ю, ширина которых равна 0,7d, ширина букв Ж, Ф, Щ, Ш, Ъ принимается за 0,8d, а ширина букв Г, 3, С составляет 0,5d. Написание прописных букв дано на рис. 26.

Строчные буквы. Высота большинства строчных букв (с) равна 0,7h, что примерно соответствует размеру (h) ближайшего наименьшего номера шрифта. Например, для шрифта № 10 высота строчной буквы будет равна 7 мм, а для размера № 7 — 5 мм. Верхние и нижние элементы строчных букв выполняются за счет расстояний между строками и выходят на величину Зd (рис. 27).

Ширина большинства строчных букв равна 5d. Ширина букв а, м, ц, ъ равна 6d, букв ж, т, ф, ш, щ, ы, ю — 7d, а букв з, с — 4d.

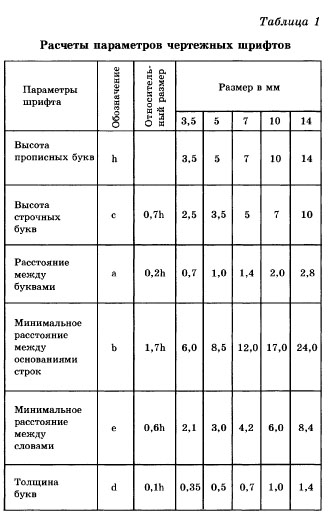

При написании букв пользуйтесь таблицей 1, в которой даны расчеты параметров шрифта.

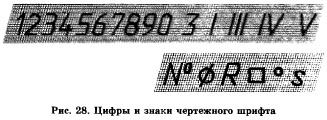

Рассмотрев написание букв чертежного шрифта (рис. 26, 27), нетрудно заметить, что 16 прописных и строчных букв русского алфавита имеют одинаковое начертание. Написание других прописных букв отличается от написания строчных. Начертание цифр и знаков чертежного шрифта представлено на рис. 28.

Прописные буквы


Расчеты параметров шрифтов


строчные буквы


На начальной стадии овладения навыком написания чертежным шрифтом следует писать по вспомогательной сетке и только потом переходить к свободному письму с использованием строки, состоящей из двух параллельных линий, проведенных друг от друга на расстоянии высоты прописной или строчной буквы.

При написании чертежного шрифта следует усвоить следующие правила:
1. Все надписи на чертеже должны быть выполнены от руки.
2. Высота букв, цифр и знаков на чертежах должна быть не менее 3,5 мм.


цифры


последовательность написания букв и цифр

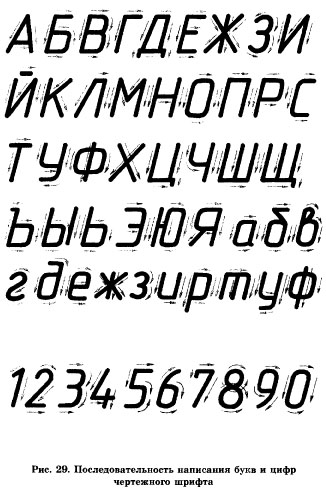

1. Начертание букв выполняйте по частям. Движение руки при выполнении прямолинейных элементов букв осуществляется сверху вниз или слева направо, а закругленных — движением вниз и влево или вниз и вправо. Стрелка указывает направление движения рук (рис. 29).
2. Одинаковые элементы различных букв, цифр, знаков следует выполнять одним и тем же приемом, что способствует выработке автоматизма при их написании.
3. Выдерживайте заданный наклон шрифта с помощью направляющих штрихов.
4. Строго соблюдайте конструкцию каждой буквы и соотношение высоты и ширины буквы, используя таблицу 1.
5. Старайтесь выдерживать такое расстояние между буквами, чтобы зрительно оно казалось одинаковым.
6. Четкость, ясность и удобство чтения чертежа зависят от качества его выполнения и правильного выбора размеров шрифта.
9. Все надписи на чертеже должны быть аккуратными.

Вопросы и задания

1. Чем определяется размер чертежного шрифта?
2. Чему равен угол наклона букв, цифр, знаков чертежного шрифта?
3. По таблице 1 определите относительную высоту и ширину строчных букв русского алфавита размера № 5.
4. По таблице 1 найдите величину расстояния между словами для размеров 3,5 и 5.
5. Рассмотрите рис. 30 и напишите (в строку) чертежным шрифтом все буквы, изображенные на нем.
6. Напишите строчную букву «о» и дополните ее изображениями различных элементов строчных букв чертежного шрифта.
7. В рабочей тетради шрифтом № 10 напишите буквы и цифры чертежного шрифта, представленные на рис. 29.


буквы и цифры
