Электрический ток через контакт полупроводников р- и п-типов

Гипермаркет знаний>>Физика и астрономия>>Физика 10 класс>>Физика: Электрический ток через контакт полупроводников р- и п-типов


   Наиболее интересные явления происходят при контакте полупроводников n- и р-типов. Эти явления используются в большинстве полупроводниковых приборов.

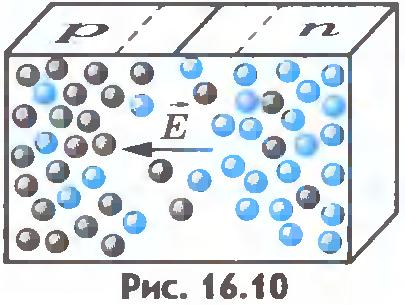

   На рисунке 16.10 изображена схема полупроводника, правая часть которого содержит донорные примеси и поэтому является полупроводником n-типа, а левая - акцепторные примеси и представляет собой полупроводник р-типа; между ними - зона перехода - зона, обедненная зарядами. В ней происходит рекомбинация электронов и дырок. Электроны изображены голубыми кружочками, дырки - серыми. Контакт двух полупроводников называют р-n- или n-р-переходом.
Электрический ток
   При образовании контакта электроны частично переходят из полупроводника n-типа в полупроводник р-типа, а дырки - в обратном направлении. В результате полупроводник n-типа заряжается положительно, ар-типа - отрицательно. Диффузия прекращается после того, как электрическое поле, возникающее в зоне перехода, начинает препятствовать дальнейшему перемещению электронов и дырок.

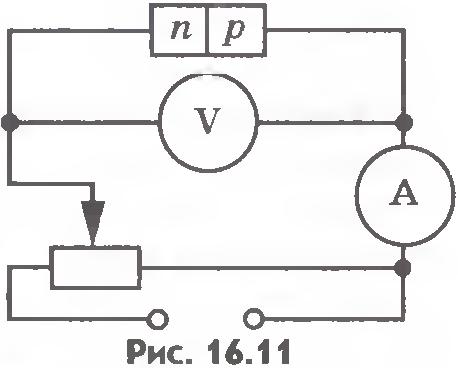

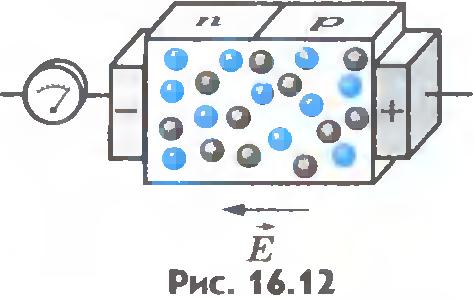

   Включим полупроводник с р-n-переходом в электрическую цепь (рис.16.11). Подключим сначала батарею так, чтобы потенциал полупроводника р-типа был положительным, а n-типа - отрицательным. При этом ток через р-n-переход создается основными носителями: из области n в область р - электронами, а из области р в область n - дырками (рис.16.12).
Электрический ток
Электрический ток
   Вследствие этого проводимость всего образца велика, а сопротивление мало.

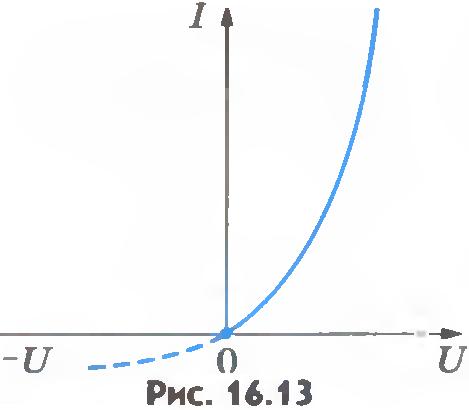

   Рассмотренный здесь переход и называют прямым. Зависимость силы тока от разности потенциалов - вольт-амперная характеристика прямого перехода - изображена на рисунке 16.13 сплошной линией.
Электрический ток

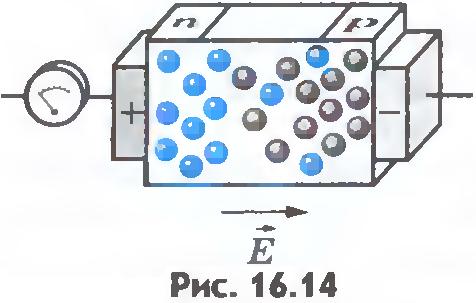

   Изменим теперь полярность подключения батареи. Тогда при той же разности потенциалов сила тока в цепи окажется значительно меньше, чем при прямом переходе. Это обусловлено следующим. Электроны через контакт идут теперь из области р в область n, а дырки - из области n в область р. Но ведь в полупроводнике р-типа мало свободных электронов, а в полупроводнике n-типа мало дырок. Теперь переход через контакт осуществляется неосновными носителями, число которых мало (рис.16.14). Вследствие этого проводимость образца оказывается незначительной, а сопротивление - большим. Образуется так называемый запирающий слой. Такой переход называют обратным. Вольт-амперная характеристика обратного перехода изображена на рисунке 16.13 штриховой линией.
Электрический ток
   Таким образом, р-n-переход можно использовать для выпрямления электрического тока. Такое устройство называется полупроводниковым диодом.
   Полупроводниковые диоды изготовляют из германия, кремния, селена и других веществ.

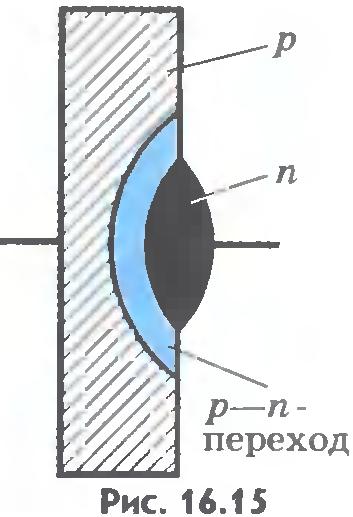

   Рассмотрим, как создают р-n-переход, используя германий, обладающий проводимостью n-типа, с небольшой добавкой донорной примеси. Этот переход не удается получить путем механического соединения двух полупроводников с различными типами проводимости, так как при этом получается слишком большой зазор между полупроводниками. Толщина же р-n-перехода должна быть не больше межатомных расстояний, поэтому в одну из поверхностей образца вплавляют индий. Для создания полупроводникового диода полупроводник с примесью р-типа, содержащий атомы индия, нагревается до высокой температуры. Пары примеси n-типа (например, мышьяка) осаждают на поверхность кристалла. Вследствиедиффузии они внедряются в кристалл, и на поверхности кристалла с проводимостью р-типа образуется область с электронным типом проводимости (рис.16.15).
Электрический ток
   Для предотвращения вредных воздействий воздуха и света кристалл германия помещают в герметичный металлический корпус.
   Схематическое изображение диода приведено на рисунке 16.16. Полупроводниковые выпрямители обладают высокой надежностью и имеют большой срок службы. Однако они могут работать лишь в ограниченном интервале температур (от -70 до 125°С).
Электрический ток
   p-n-Переход по отношению к току оказывается несимметричным: в прямом направлении сопротивление перехода значительно меньше, чем в обратном.
   Свойства р-n-перехода используют для выпрямления переменного тока. На протяжении половины периода изменения тока через переход, когда потенциал полупроводника р-типа положителен, ток свободно проходит через р-n-переход. В следующую половину периода ток практически равен нулю.


   ???
   1. Что происходит в контакте двух проводников n- и р-типов?
   2. Что такое запирающий слой?
   3. Какой переход называют прямым?
   4. Для чего служит полупроводниковый диод?


Г.Я.Мякишев, Б.Б.Буховцев, Н.Н.Сотский, Физика 10 класс
