Электронные пучки. Электронно-лучевая трубка

Гипермаркет знаний>>Физика и астрономия>>Физика 10 класс>>Физика: Электронные пучки. Электронно-лучевая трубка


   Если в аноде электронной лампы сделать отверстие, то часть электронов, ускоренных электрическим полем, пролетит в это отверстие, образуя за анодом электронный пучок. Количеством электронов в пучке можно управлять, поместив между катодом и анодом дополнительный электрод и изменяя его потенциал.
   Свойства электронных пучков и их применение. Электронный пучок, попадая на тела, вызывает их нагревание. В современной технике это свойство используют для электронной плавки в вакууме сверхчистых металлов.
   При торможении быстрых электронов, попадающих на вещество, возникает рентгеновское излучение. Это явление используют в рентгеновских трубках.
   Некоторые вещества (стекло, сульфиды цинка и кадмия), бомбардируемые электронами, светятся. В настоящее время среди материалов этого типа (люминофоров) применяются такие, у которых в световую энергию превращается до 25% энергии электронного пучка.

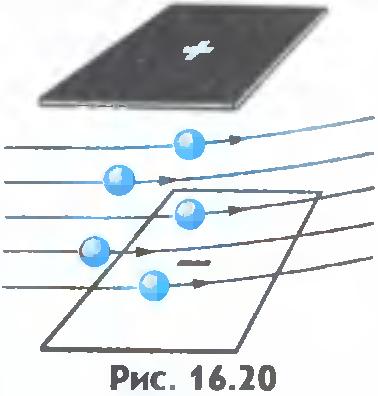

   Электронные пучки отклоняются электрическим полем. Например, проходя между пластинами конденсатора, электроны отклоняются от отрицательно заряженной пластины к положительно заряженной (рис.16.20).
Электронно-лучевая трубка

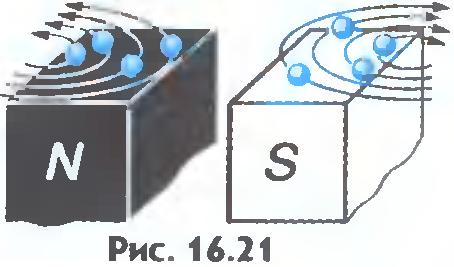

   Электронный пучок отклоняет ся также в магнитном поле. Пролетая над северным полюсом магнита, электроны отклоняются влево, а пролетая над южным, отклоняются вправо (рис.16.21). Отклонение электронных потоков, идущих от Солнца, в магнитном поле Земли приводит к тому, что свечение газов верхних слоев атмосферы (полярное сияние) наблюдается только у полюсов.
Электронно-лучевая трубка
   Возможность управления электронным пучком с помощью электрического или магнитного поля и свечение покрытого люминофором экрана под действием пучка применяют в электронно-лучевой трубке.

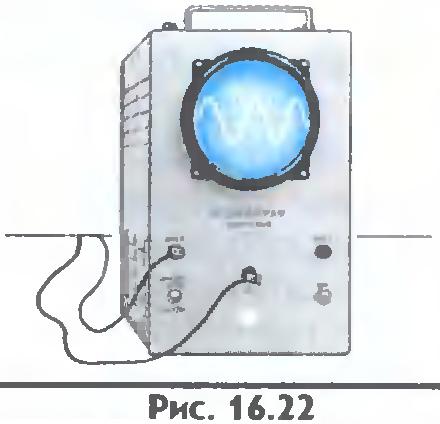

   Электронно-лучевая трубка. Электронно-лучевая трубка - основной элемент одного из типов телевизоров и осциллографа - прибора для исследования быстропеременных процессов в электрических цепях (рис.16.22).
Электронно-лучевая трубка

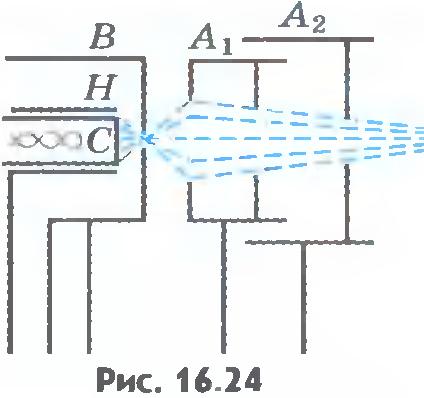

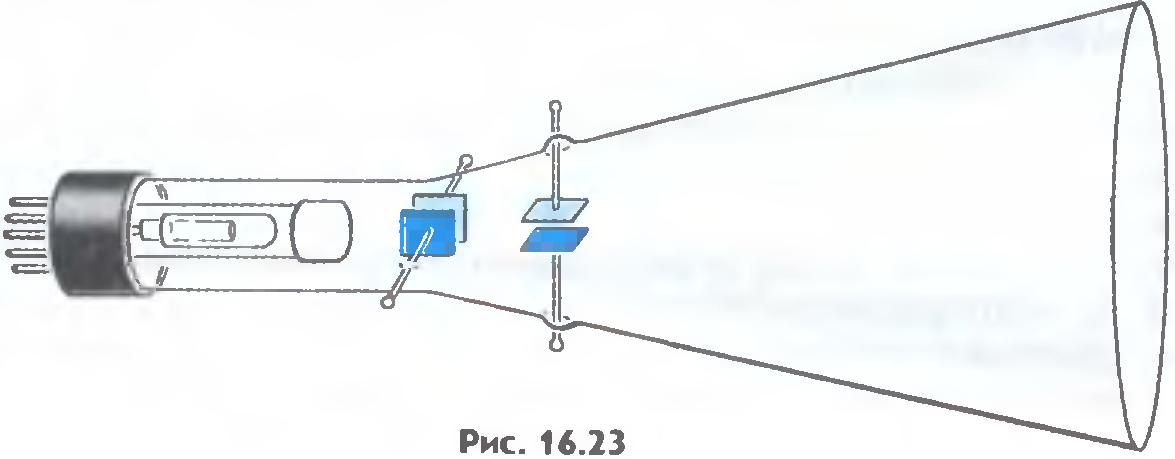

   Устройство электронно-лучевой трубки показано на рисунке 16.23. Эта трубка представляет собой вакуумный баллон, одна из стенок которого служит экраном. В узком конце трубки помещен источник быстрых электронов - электронная пушка (рис.16.24). Она состоит из катода, управляющего электрода и анода (чаще несколько анодов располагаются друг за другом). Электроны испускаются нагретым оксидным слоем с торца цилиндрического катода С, окруженного теплозащитным экраном Н. Далее они проходят через отверстие в цилиндрическом управляющем электроде В (он регулирует число электронов в пучке). Каждый анод (А1 и А2) состоит из дисков с небольшими отверстиями. Эти диски вставлены в металлические цилиндры. Между первым анодом и катодом создается разность потенциалов в сотни и даже тысячи вольт. Сильное электрическое поле ускоряет электроны, и они приобретают большую скорость. Форма, расположение и потенциалы анодов выбирают так, чтобы наряду с ускорением электронов осуществлялась и фокусировка электронного пучка, т. е. уменьшение площади поперечного сечения пучка на экране почти до точечных размеров.
Электронно-лучевая трубка
Электронно-лучевая трубка
   На пути к экрану пучок последовательно проходит между двумя парами управляющих пластин, подобных пластинам плоского конденсатора (см. рис. 16.23). Если электрического поля между пластинами нет, то пучок не отклоняется и светящаяся точка располагается в центре экрана. При сообщении разности потенциалов вертикально расположенным пластинам пучок смещается в горизонтальном направлении, а при сообщении разности потенциалов горизонтальным пластинам он смещается в вертикальном направлении.
   Одновременное использование двух пар пластин позволяет перемещать светящуюся точку по экрану в любом направлении. Так как масса электронов очень мала, то они почти мгновенно, т. е. за очень короткое время, реагируют на изменение разности потенциалов управляющих пластин.

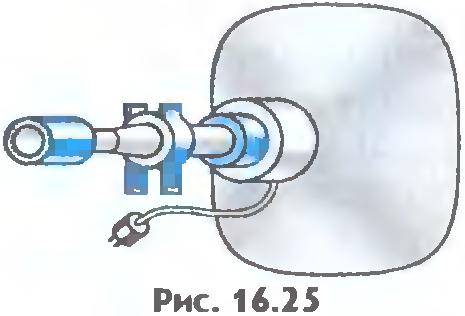

   В электронно-лучевой трубке, применяемой в телевизоре (так называемом кинескопе), управление пучком, созданным электронной пушкой, осуществляется с помощью магнитного поля. Это поле создают катушки, надетые на горловину трубки (рис.16.25).
Электронно-лучевая трубка
   Цветной кинескоп содержит три разнесенные электронные пушки и экран мозаичной структуры, составленный из люминофоров трех типов (красного, синего и зеленого свечения). Каждый электронный пучок возбуждает люминофоры одного типа, свечение которых в совокупности создает на экране цветное изображение.
   Широкое применение электронно-лучевые трубки находят в дисплеях - устройствах, присоединяемых к электронно-вычислительным машинам (ЭВМ). На экран дисплея, подобный экрану телевизора, поступает информация, записанная и переработанная ЭВМ. Можно непосредственно видеть текст на любом языке, графики различных процессов, изображения реальных объектов, а также воображаемые объекты, подчиняющиеся законам, записанным в программе вычислительной машины.
   В электронно-лучевых трубках формируются узкие электронные пучки, управляемые электрическими и магнитными полями. Эти пучки используются в осциллографах, кинескопах телевизоров, дисплеях ЭВМ.


   ???
   1. Как осуществляется управление электронными пучками?
   2. Как устроена электронно-лучевая трубка?


Г.Я.Мякишев, Б.Б.Буховцев, Н.Н.Сотский, Физика 10 класс
