Виды и назначение токарных резцов

Гипермаркет знаний>>Технология>>Технология 7 класс>> Виды и назначение токарных резцов


                                                             19. Виды и назначение токарных резцов

Для токарной обработки металлов применяют специальные инструменты — токарные резцы. Их изготавливают из сталей, имеющих твердость, значительно превышающую твердость обрабатываемого материала. Их рабочая часть, как и у многих других режущих инструментов, имеет форму клина (рис.64).

Токарные резцы отличаются один от другого по конструкции, но все они имеют тело и головку (рис.65). Тело резиа служит для закрепления в резцедержателе, головка непосредственно участвует в процессе резания. На головке имеются передняя и две задние поверхности, главная и вспомогательная режущие кромки и вершина резца. Главная режущая кромка выполняет основную работу резания.

Важными характеристиками токарного резца являются углы его заточки (рис. 64).

Схема процесса резания на токарном станке

Рис. 64. Схема процесса резания на токарном станке: 1 — обрабатываемая поверхность; 2 — стружка; 3 — обработанная поверхность; 4 — резец

Главный задний угол 19.04-27.jpg (альфа) — угол между главной задней поверхностью резца и плоскостью резания. Увеличение данного угла уменьшает трение задней грани резца о поверхность заготовки.

Передний угол 19.04-28.jpg (гамма) — оказывает влияние на процесс резания, на легкость схода стружки, качество обработанной поверхности.

Угол заострения 19.04-29.jpg (бета) — угол между передней и главной задней поверхностями. Чем меньше угол заострения, тем легче резец входит в металл и отделяет стружку с меньшим усилием. Однако при уменьшении угла заострения снижается прочность резца и он быстрей затупляется и ломается.

Угол резания 19.04-30.jpg (дельта) — угол между передней поверхностью резца и плоскостью резания 19.04-26.jpg.

Элементы резца

Рис. 65. Элементы резца:
1    - главная задняя поверхность; 2    - вспомогательная задняя поверхность; 3 - вершина резца; 4 - вспомогательная режущая
кромка; 5 - передняя поверхность; 6 - главная режущая кромка

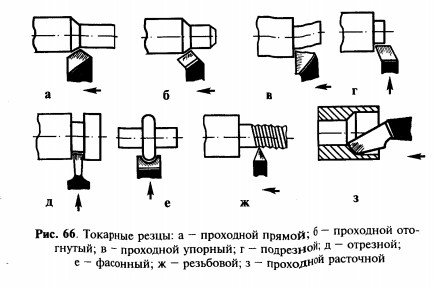

Токарные резцы подразделяют по направлению подачи {правые и левые), конструкции головки (прямые и отогнутые), способу изготовления {цельные и составные), сечению стержня (прямоугольные, круглые и квадратные), виду обработки {проходные, подрезные, отрезные, прорезные, расточные, фасонные, резьбонарезные). На рис. 66 показаны схематично некоторые из них (вид сверху).

Проходные резцы (рис. 66, а, б) предназначены для обтачивания внешних цилиндрических и конических поверхностей заготовок, проходной упорный (рис. 66, в) для обработки уступов. Торцы заготовок обрабатывают подрезными резцами (рис. 66, г), а отрезают заготовки — отрезными (рис. 66, д). Резьбовыми резцами (рис. 66, ж) нарезают внешнюю и внутреннюю резьбу, а расточными (рис. 66, з)— растачивают отверстия.

Следует помнить, что токарные резцы являются дорогостоящим инструментом. Их нельзя использовать не по назначению, бросать, хранить "навалом". Необходимо не допускать значительного затупления инструмента.

токарные резцы


                                              Практическая работа

                                      Ознакомление с токарными резцами

1.    Рассмотрите несколько различных токарных резцов.
2.    Определите их виды и назначение.
3.    Измерьте с помощью угломера углы резания на одном из резцов и запишите результаты измерений в таблицу:


О Токарные резцы, элементы резца, обрабатываемая и обработанная поверхности, углы заточки резца.

1. Каким инструментом обрабатывают детали на токарных станках?

2. Из каких основных частей состоит токарный резец?

3. Какие поверхности и кромки имеются на головке резца?

4. Назовите углы заточки резца.

5. Что общего между токарным резцом, зубилом, сверлом, ножовкой?

6. Назовите основные виды токарных резцов.

7. Какие работы можно выполнять проходными резцами?





Самородский П.С., Симоненко В.Д., Тищенко А.Т., Технология. Трудовое обучение: Учебник для учащихся 7 класса (вариант для мальчиков) общеобразовательной школы. / Под ред. В.Д. Симоненко.— М.: Вентана-Графф, 2003. — 192 е.: ил.
