Выпиливание лобзиком

Гипермаркет знаний>>Технология 5 класс>>Технология: Выпиливание лобзиком

      Много красивых изделий (шкатулок, полочек, игрушек) можно изготовить из фанеры с помощью лобзика.
Лобзик (рис. 48) состоит из рамки  с ручкой 2, верхним 3 и нижним 4 зажимными винтами. Между зажимными винтами натягивается и крепится узкая и тонкая стальная пилка с наклоном зубьев в сторону ручки.

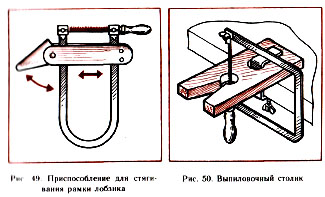

     Для стягивания рамки перед креплением пилки применяют эксцентриковый зажим (рис. 49). После закрепления пилки винтами эксцентриковый зажим снимают. Пилка под действием рамки натягивается. Сжимать рамку можно и вручную. Для этого один конец рамки упирают, например, в крышку стола, левой рукой прижимают на другой конец рамки, а правой закрепляют пилку нижними винтами.
    Разметку линий выпиливания на заготовке осуществляют обычно с рисунка при помощи копировальной бумаги.

лобзик

лобзик

   При выпиливании лобзиком в заднем зажиме верстака крепят специальный выпиловочный столик (рис. 50). Заготовку укладывают на столе и придерживают левой рукой, а правой выпиливают.
   Если выпиливается внутренний контур заготовки, то в ней проковыривают шилом или высверливают отверстие в вырезаемой части. В него заводят снизу верхний конец пилки, рамку лобзика сжимают и крепят пилку. Заготовку прижимают к выпиловочному столику сверху и лобзиком выпиливают контур по линии разметки.
   Лобзик перемещают вниз и вверх без перекосов пилки с легким нажимом, чтобы не поломать ее. В местах резкого поворота линий заготовку плавно поворачивают, не прекращая движений лобзиком. После выпиливания заготовки по внутренним очертаниям раскрепляют и вынимают лобзик. Наружный контур обычно выпиливают в последнюю очередь, чтобы не поломать его выступающие части.
   Зачищают вырезанные участки заготовки шлифовальной шкуркой или надфилями.

   Надфили — это небольшие напильники с мелкой насечкой. Они имеют различные профили в поперечном сечении.


1. Работать лобзиком и шилом с надежно закрепленными и исправными ручками.
2. Надежно крепить выпиловочный столик к верстаку.
3. Надежно закреплять пилку в рамке лобзика.
4. Не делать резких движений лобзиком при выпиливании, не наклоняться низко над заготовкой.


                                                                                ПРАКТИЧЕСКАЯ РАБОТА

                                                                                  Выпиливание лобзиком
1. Перенесите на заготовку из фанеры с помощью копировальной бумаги контуры декоративной доски, фигурок животных и др.
2. Рассмотрите разметку, определите места поворота пилки, сделайте проколы шилом для выпиливания по внутренним контурам.
3. Подготовьте выпиловочный столик и закрепите пилку в лобзике.
4. Выпилите контуры выбранного вами изделия.
5. Зачистите изделие надфилями и шлифовальной шкуркой.

  •  Лобзик, пилка, выпиловочный столик, надфиль.

1. Из каких частей состоит лобзик?

2. Как наклонены зубья пилки в лобзике?

3. В какой последовательности выпиливается заготовка по внутренним   очертаниям?

4.Чем  обрабатывают  выпиленный  вырез в заготовке?


А.Т. Тищенко, П.С.Самородский, В.Д.Симоненко, Н.П.Щипицын,Технология 5 класс
