Закон Ома для участка цепи. Сопротивление

Гипермаркет знаний>>Физика и астрономия>>Физика 10 класс>>Физика: Закон Ома для участка цепи. Сопротивление


   Ранее вы изучали закон Ома. Этот закон прост, однако столь важен, что его необходимо повторить.
   Вольт-мперная характеристика. В предыдущем параграфе было установлено, что для существования тока в проводнике необходимо создать разность потенциалов на его концах. Сила тока в проводнике определяется этой разностью потенциалов. Чем больше разность потенциалов, тем больше напряженность электрического поля в проводнике и, следовательно, тем большую скорость направленного движения приобретают заряженные частицы. Согласно формуле (15.2) это означает увеличение силы тока.
   Для каждого проводника - твердого, жидкого и газообразного - существует определенная зависимость силы тока от приложенной разности потенциалов на концах проводника. Эту зависимость выражает так называемая вольт-амперная характеристика проводника. Ее находят, измеряя силу тока в проводнике при различных значениях напряжения. Знание вольт-амперной характеристики играет большую роль при изучении электрического тока.
   Закон Ома. Наиболее простой вид имеет вольт-амперная характеристика металлических проводников и растворов электролитов. Впервые (для металлов) ее установил немецкий ученый Георг Ом, поэтому зависимость силы тока от напряжения носит название закона Ома.

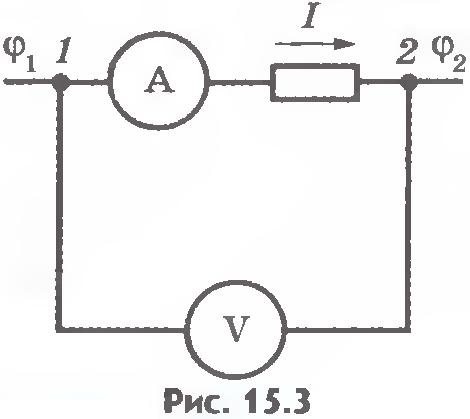

   На участке цепи, изображенной на рисунке 15.3, ток направлен от точки 1 к точке 2. Разность потенциалов (напряжение) на концах проводника равна A104-4.jpg. Так как ток направлен слева направо, то напряженность электрического поля направлена в ту же сторону и A104-5.jpg.
Закон Ома
   Закон Ома для участка цепи:
   Сила тока на участке цепи прямо пропорциональна приложенному к нему напряжению U и обратно пропорциональна сопротивлению этого участка R:
Закон Ома
   Закон Ома имеет очень простую форму, но доказать экспериментально его справедливость довольно трудно. Дело в том, что разность потенциалов на участке металлического проводника даже при большой силе тока мала, так как мало сопротивление проводника.
   Обычный электрометр непригоден для измерения столь малых напряжений: его чувствительность слишком мала. Нужен несравненно более чувствительный прибор. Вот тогда, измеряя силу тока амперметром, а напряжение чувствительным электрометром, можно убедиться в том, что сила тока прямо пропорциональна напряжению.
   Применение обычных приборов для измерения напряжения - вольтметров - основано на использовании закона Ома. Принцип устройства вольтметра такой же, как у амперметра. Угол поворота стрелки прибора пропорционален силе тока. Сила тока, проходящего по вольтметру, определяется напряжением между точками цепи, к которой он подключен. Поэтому, зная сопротивление вольтметра, можно по силе тока определить напряжение. На практике прибор градуируют так, чтобы он сразу показывал напряжение в вольтах.
   Сопротивление. Основная электрическая характеристика проводника - сопротивление. От этой величины зависит сила тока в проводнике при заданном напряжении. Сопротивление проводника представляет собой как бы меру противодействия проводника направленному движению электрических зарядов. С помощью закона Ома (15.3) можно определить сопротивление проводника:
Закон Ома
   Для этого нужно измерить напряжение на концах проводника и силу тока через него.
   Сопротивление зависит от материала проводника и его геометрических размеров. Сопротивление проводника длиной l с постоянной площадью поперечного сечения S равно:
Закон Ома
где ρ - величина, зависящая от рода вещества и его состояния (от температуры в первую очередь). Величину ρ называют удельным сопротивлением проводника. Уделъное сопротивление материала численно равно сопротивлению проводника из этого материала длиной 1 ми площадъю поперечного сечения 1 м2.
   Единицу сопротивления проводника устанавливают на основе закона Ома и называют ее омом. Проводник имеет сопротивление 1 Ом, если при разности потенциалов 1 Всила тока в нем 1 А.
   Единицей удельного сопротивления является 1 Ом•м. Удельное сопротивление металлов мало. А вот диэлектрики обладают очень большим удельным сопротивлением. В справочных таблицах приводятся значения удельного сопротивления некоторых веществ.
   Значение закона Ома. Закон Ома для участка цепи определяет силу тока на участке электрической цепи при заданном напряжении между его концами и известном сопротивлении. Он позволяет рассчитать тепловые, химические и магнитные действия тока, так как они зависят от силы тока. Из закона Ома вытекает, что замыкать обычную осветительную сеть проводником малого сопротивления опасно. Сила тока может оказаться настолько большой, что это может иметь тяжелые последствия.


   ???
   1. Согласно закону Ома сопротивление участка цепи Закон Ома Означает ли это, что сопротивление зависит от силы тока или напряжения?
   2. Что такое удельное сопротивление проводника?
   3. В каких единицах выражается удельное сопротивление проводника?


Г.Я.Мякишев, Б.Б.Буховцев, Н.Н.Сотский, Физика 10 класс
