Электрический ток в полупроводниках

Гипермаркет знаний>>Физика и астрономия>>Физика 10 класс>>Физика: Электрический ток в полупроводниках


   В чем главное отличие полупроводников от проводников? Какие особенности строения полупроводников открыли им доступ во все радиоустройства, телевизоры и ЭВМ?

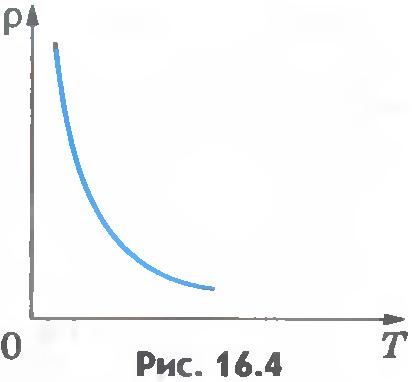

   Отличие проводников от полупроводников особенно проявляется при анализе зависимости их электропроводимости от температуры. Исследования показывают, что у ряда элементов (кремний, германий, селен и др.) и соединений (PbS, CdS, GaAs и др.) удельное сопротивление с увеличением температуры не растет, как у металлов (рис.16.3), а, наоборот, чрезвычайно резко уменьшается (рис.16.4). Такие вещества и называют полупроводниками.
Электрический ток
Электрический ток
   Из графика, изображенного на рисунке, видно, что при температурах, близких к абсолютному нулю, удельное сопротивление полупроводников очень велико. Это означает, что при низких температурах полупроводник ведет себя как диэлектрик. По мере повышения температуры его удельное сопротивление быстро уменьшается.
   Строение полупроводников. Для того чтобы включить транзисторный приемник, знать ничего не надо. Но чтобы его создать, надо было знать очень много и обладать незаурядным талантом. Понять же в общих чертах, как работает транзистор, не так уж и трудно. Сначала необходимо познакомиться с механизмом проводимости в полупроводниках. А для этого придется вникнуть в природу связей, удерживающих атомы полупроводникового кристалла друг возле друга.
   Для примера рассмотрим кристалл кремния.

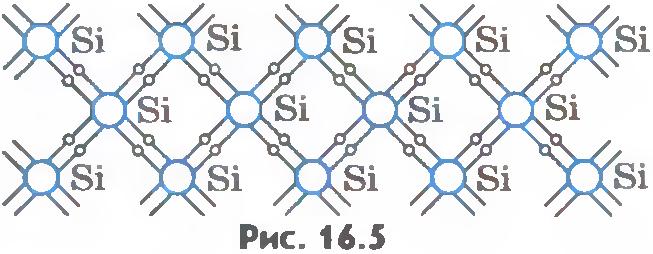

   Кремний - четырехвалентный элемент. Это означает, что во внешней оболочке его атома имеется четыре электрона, сравнительно слабо связанных с ядром. Число ближайших соседей каждого атома кремния также равно четырем. Схема структуры кристалла кремния изображена на рисунке 16.5.
Электрический ток
   Взаимодействие пары соседних атомов осуществляется с помощью парноэлектронной связи, называемой ковалентной связью. В образовании этой связи от каждого атома участвует по одному валентному электрону, которые отделяются от атома, которому они принадлежат (коллективируются кристаллом) и при своем движении большую часть времени проводят в пространстве между соседними атомами. Их отрицательный заряд удерживает положительные ионы кремния друг возле друга.
   Не надо думать, что коллективированная пара электронов принадлежит лишь двум атомам. Каждый атом образует четыре связи с соседними, и любой валентный электрон может двигаться по одной из них. Дойдя до соседнего атома, он может перейти к следующему, а затем дальше вдоль всего кристалла. Валентные электроны принадлежат всему кристаллу.
   Парноэлектронные связи в кристалле кремния достаточно прочны и при низких температурах не разрываются. Поэтому кремний при низкой температуре не проводит электрический ток. Участвующие в связи атомов валентные электроны являются как бы «цементирующим раствором», удерживающим кристаллическую решетку, и внешнее электрическое поле не оказывает заметного влияния на их движение. Аналогичное строение имеет кристалл германия.

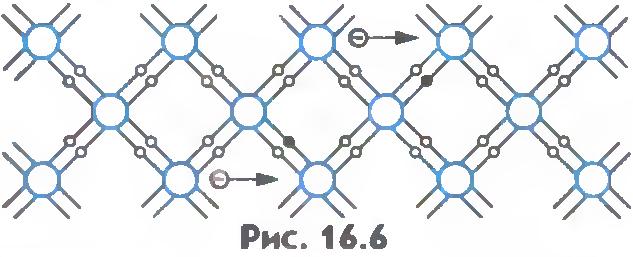

   Электронная проводимость. При нагревании кремния кинетическая энергия частиц повышается, и наступает разрыв отдельных связей. Некоторые электроны покидают свои «проторенные пути» и становятся свободными, подобно электронам в металле. В электрическом поле они перемещаются между узлами решетки, создавая электрический ток (рис.16.6).
Электрический ток
   Проводимость полупроводников, обусловленную наличием у них свободных электронов, называют электронной проводимостью. При повышении температуры число разорванных связей, а значит, и свободных электронов увеличивается. При нагревании от 300 до 700 К число свободных носителей заряда увеличивается от 1017 до 1024 1/м3. Это приводит к уменьшению сопротивления.
   Дырочная проводимость. При разрыве связи между атомами полупроводника образуется вакантное место с недостающим электроном. Его называютдыркой. В дырке имеется избыточный положительный заряд по сравнению с остальными, не разорванными связями (см. рис. 16.6).
   Положение дырки в кристалле не является неизменным. Непрерывно происходит следующий процесс. Один из электронов, обеспечивающих связь атомов, перескакивает на место образовавшейся дырки и восстанавливает здесь парноэлектронную связь, а там, откуда перескочил этот электрон, образуется новая дырка. Таким образом, дырка может перемещаться по всему кристаллу.

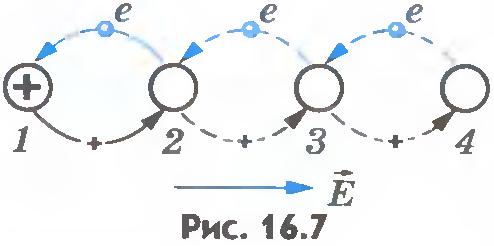

   Если напряженность электрического поля в образце равна нулю, то перемещение дырок, равноценное перемещению положительных зарядов, происходит беспорядочно и поэтому не создает электрического тока. При наличии электрического поля возникает упорядоченное перемещение дырок, и, таким образом, к электрическому току свободных электронов добавляется электрический ток, связанный с перемещением дырок. Направление движения дырок противоположно направлению движения электронов (рис.16.7).
Электрический ток
   В отсутствие внешнего поля на один свободный электрон (-) приходится одна дырка (+). При наложении поля свободный электрон смещается против напряженности поля. В этом направлении перемещается также один из связанных электронов. Это выглядит как перемещение дырки в направлении поля.
   Итак, в полупроводниках имеются носители заряда двух типов: электроны и дырки. Поэтому полупроводники обладают не только электронной, но и дырочной проводимостью.
   Мы рассмотрели механизм проводимости чистых полупроводников. Проводимость при этих условиях называют собственной проводимостью полупроводников.
   Проводимость чистых полупроводников (собственная проводимость) осуществляется перемещением свободных электронов (электронная проводимость) и перемещением связанных электронов на вакантные места парноэлектронных связей (дырочная проводимость).


   ???
   1. Какую связь называют ковалентной?
   2. В чем состоит различие зависимости сопротивления полупроводников и металлов от температуры?
   3. Какие подвижные носители зарядов имеются в чистом полупроводнике?
   4. Что происходит при встрече электрона с дыркой?


Г.Я.Мякишев, Б.Б.Буховцев, Н.Н.Сотский, Физика 10 класс
