Элементы конструирования. Морфологический анализ

Гипермаркет знаний>>Технология 5 класс>>Технология: Элементы конструирования. Морфологический анализ

     Одним из методов решения конструкторских задач является метод морфологического анализа. Слово «морфология» означает учение о форме. Морфологический анализ — анализ формы предмета

     Несколько слов об истории метода.Метод морфологического анализа и синтеза был разработан и 30-х гг. швейцарским астрономом Ф. Цвикки. Первое результативное применение метода было продемонстрировано в 1942 г. в США, где Цвикки в короткое время получил несколько десятков новых технических решений ракетных двигателей и ракет, среди которых, как оказалось позже, были предложены решения, повторяющие засекреченные в то время немецкие ракеты ФАУ-1 и ФАУ-2.

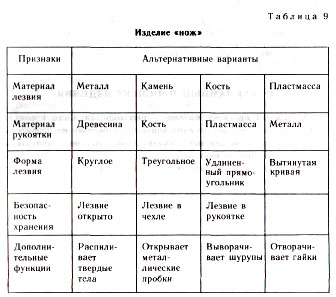

    При применении этого метода в интересующем изделии или объекте выделяется группа основных конструктивных или других признаков. Для каждого признака выбирают альтернативные (т. е. возможные) варианты его исполнения или реализации. Комбинируя между собой различные альтернативные варианты, можно получить множество различных решений, в том числе представляющих интерес. Варианты удобно представлять в виде таблицы, аналогичной представленной ниже (табл. 9).
нож

    В этой таблице для изделия «нож» выделено 5 признаков. Если из каждой строки этой таблицы взять по одному варианту, то получим некоторую конструкцию ножа. Так, для сочетания вариантов (1 — 1, 2—3, 3—3, 5—1), где в каждой паре первая цифра означает номер строки, а вторая — номер столбца, получим конструкцию ножа: «лезвие из металла, рукоятка пластмассовая, форма лезвия — удлиненный прямоугольник, лезвие в чехле, дополнительная функция — распиливание твердых тел».
   Нетрудно подсчитать число возможных конфигураций ножа. Оно будет равно произведению числа возможных вариантов в каждой строке, т.е. 4X4X4X3X4= 768. Из рассмотренного примера видно, что суть метода заключается в построении таблицы различных альтернативных вариантов — так называемой морфологической таблицы и в выборе из всего множества получаемых комбинаций наиболее подходящего и наилучшего решения.



  • Морфологический анализ, признаки объекта (изделия), альтернативные варианты.

1. Что такое морфологический анализ?

2. Кто изобрел метод морфологического анализа?

3. В чем заключается суть метода морфологического анализа?

4. Как подсчитывается число вариантов изделия?

5. Разработайте конструкцию изделия, предложенного учителем, используя метод морфологического анализа.


А.Т. Тищенко, П.С.Самородский, В.Д.Симоненко, Н.П.Щипицын,Технология 5 класс
