Общие правила нанесения размеров на чертежах

Гипермаркет знаний>>Черчение 9 класс>>Черчение: Общие правила нанесения размеров на чертежах



Стандарт (ГОСТ 2.307-68) устанавливает правила нанесения размеров на чертежах. Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм). При других единицах измерения (сантиметрах, метрах) размерные числа записываются с обозначением единиц измерения (см, м). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения. Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия.

Нанесение линейных размеров

Нанесение линейных размеров

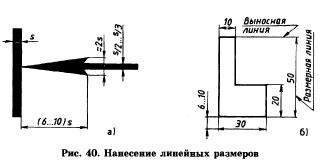

Существуют строго определенные правила нанесения размеров. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным (рис. 40, б). Выносные линии выходят за размерные на 1-3 мм. Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями — не менее 7 мм (рис. 40, б).

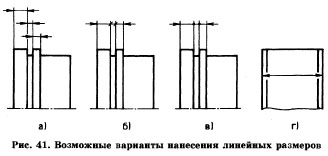

На концах размерных линий наносят стрелки. Форма и размеры стрелки показаны на рис. 40, а. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 41, б, в). Допускается проставлять размеры так, как показано на рис. 41, г.


Размерные числа наносят над размерной линией ближе к середине (рис. 42).


размеры

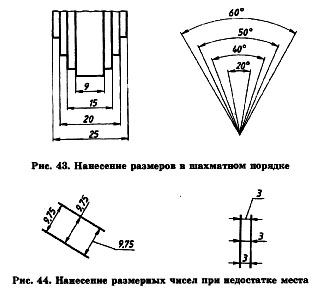

При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке (рис. 43).


На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рис. 44.


нанесение размерных чисел

нанесение размеров


размеры


размеры отверстий

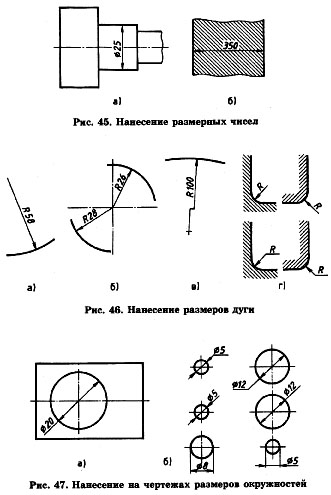

В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 45, а, б).При нанесении размеров дуг перед размерным числом помещают знак радиуса — R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 46, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 46, в).

При нанесении размеров окружностей перед размерным числом ставят знак диаметра (рис. 47). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 47, б.

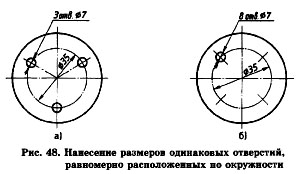

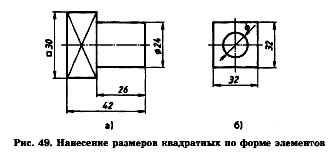

Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске, рис. 48. Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 49.

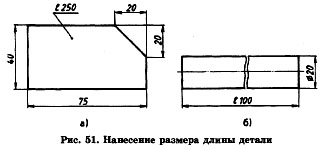

Толщина плоской детали обозначается буквой S с последующим указанием размерного числа (рис. 50). Длина изделия обозначается малой буквой латинского алфавита — l (рис. 51).

нанесение размеров

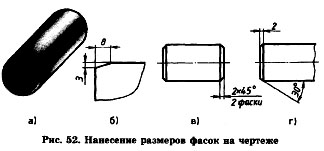

Нанесение размеров фаски — скошенной кромки стержня, бруска, отверстия — осуществляется либо простановкой двух линейных размеров (рис. 52, б), либо линейным и угловым размерами (рис. 52, в, г).


нанесение размера

нанесение размера


нанесение размера

Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 52, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.


На чертежах необходимо проставлять габаритные размеры.Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия.


нанесение размеров


размеры


Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.

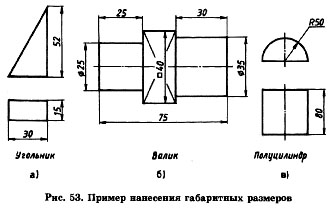

На рис. 53, а — габаритные размеры 52 мм, 30 мм, 15 мм.

На рис. 53, б — габаритными являются размеры 75 мм и 40 мм.

На рис. 53, в — к габаритным относятся размеры 80 мм, 50 мм.

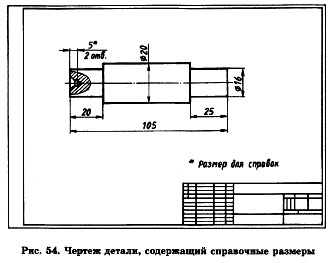

На чертежах иногда наносят справочные размеры. Размеры, нанесенные на чертеже, но не подвергающиеся контролю, называют справочными. На чертеже они отмечаются знаком * (рис. 54). На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.

Вопросы и задания
1. В каких единицах выражают линейные размеры на машиностроительных чертежах?
2. На сколько миллиметров должны выступать выносные линии за концы стрелок размерных линий?
3. Чему равно минимальное расстояние между параллельными размерными линиями?
4. Какими знаками обозначаются толщина и длина изделия?
5. Какие размеры называются габаритными?
6. Каким знаком обозначаются размеры для справок?
7. На листе формата А4 выполните чертеж прокладки масляного фильтра (рис. 55). Начинайте работу с определения места расположения изображения на поле чертежа. Затем нанесите штрихпунктирные осевые и центровые. От них ведите все построения. Работу выполняйте тонкими линиями с последующей обводкой. Нанесите размеры.





Н.А.Гордеенко, В.В.Степакова - Черчение.,9 класс
