Растровая и векторная графика. Полные уроки

Гипермаркет знаний>>Информатика>>Информатика 8 класс. Полные уроки>>Информатика: Растровая и векторная графика.

Содержание

Тема

  • Растровая и векторная графика.

Цель

  • Научить различать растровую графику от векторной.
  • Объяснить принципы их создания.

Ход урока

Растровая графика

Число точек или пикселей и количество информации в этих пикселях определяют качество растровой графики или печати (от слова растр - точечная структура графики). Чем больше этих данных в изображении, тем больше занимает файл физического места на компьютере. Из-за этого используются разные методы сжатия для уменьшения «веса» файла. Одни методы приводят к потере информации изображения (соответственно и качества). Растровые изображения не могут масштабироваться в любое разрешение без потерь.

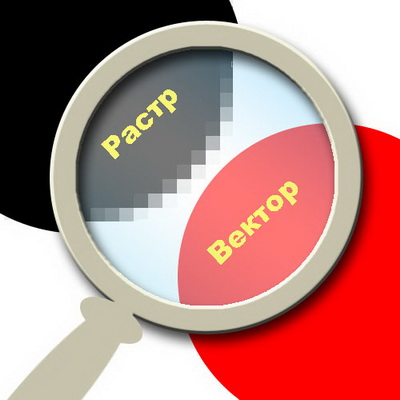

Растровая и векторная графика


В основном, растровая графика работает с фотографиями. Мониторы обычно показывают от 70 до 130 пикселей на дюйм (ppi), а современные принтеры могут печатать 2400 точек на дюйм (dpi).






Растровую графику можно разделить по назначению:

- для Интернета нужны изображения среднего качества разрешений ( от 70 до 200 dpi) и малых размерах (~ до 1440 точек). С такими свойствами, изображения быстрее открываются в браузере в частности, и не возникает проблем с масштабом и размером экрана в общем.

- Для фотоархива. Фотографии должны храниться и использоваться в самом лучшем качестве (RAW – англ. как есть) и по возможности в лучшем формате (JPEG) – все это обеспечивает растровая графика.

- Для сканирования. Сканированные документы, в основном, имеют разрешение до 600 dpi (больше точек уже не имеют особого значения). Черно-белые документы сохраняются в форматах TIFF, GIF, цветные – в формате JPEG.






Но сейчас стали использовать форматы PDF, DJVU. Чем они лучше? Тем, что эти форматы лучше сжимают сканированные файлы и очень удобны для чтения и пересылки по электронной почте. Однако PDF по сути является векторным форматом и имеет гораздо более широкие возможности. Так как, изображения для печати лучше предоставлять в очень высоком разрешении (от 1200 dpi) - в таких случаях человеческий глаз не замечает неровности и существующие переходы между объектами на бумаге.








Масштабирования растровых изображений

Масштабированием изображения называется его увеличение или уменьшение. При вытягивании, увеличении или вращении, растровый рисунок становится нечетким и, в отличие от векторной графики, теряет качество.

Растровая графика – это матрица точек.


Масштабирования растровых изображений


Каждый растр меняет свой размер пропорционально заданному увеличению. При сжатии изображения пиксели компактно соединяются друг с другом и образуют так званый смешанный цвет (когда вычисляется информация о соседних точках и выводится среднее значение.

Особенности векторной графики

В отличии от растровой графики, где использовались лишь маленькие точки, векторная для построения изображения использует примитивные геометрические объекты (линии, кривые, квадраты, многоугольники). Векторная графика идеальна для простых рисунков, удобна в печати и масштабируема без потери качества. В такую графику можно врезать и растровые изображения – при смене размера растровые рисунки будут изменяться пропорционально другим элементам. Векторная графика удобна для построения различных схем, диаграмм, чертежей. Также она используется для создания мультфильмов типа «Масяни» или подобных ей.




Понятие векторизации

Векторизацией называется перевод растрового рисунка в векторную среду. Этот процесс удачно проходит для изображений с четкими линиями типа чертежа и т. д. При векторизации сложных объектов размер конечного файла может быть увеличен в десятки и сотни раз, а сам процесс может не увенчаться успехом. Следует отметить, что векторизация фотографических снимков невозможна, потому что векторная графика «не понимает» плавные переходы цветов – она «любит» конкретную схему построения изображения – здесь красный цвет, после него сразу черный, потом зеленый). Из-за этого растровые изображения распространены больше.

Пример векторной графики



Плюсы и минусы векторной и растровой графики

Преимущество растровой графики - это возможность создания любой рисунка любой сложности, с какими только возможно цветовыми переходами. Растровые изображения легко «кушают» любые графические программы.

Популярность обрела благодаря Интернету и цифровому фото.

Из недостатков - это большой объем графических файлов и изменения размера изображений с потерей качества.

Плюсы и минусы векторной и растровой графики

Векторная графика популярна из-за возможности масштабирования объектов и изменение их размеров без каких-либо потерь качества. При этом толщина линий может оставаться постоянной, изображение остается ярким и контрастным и его качества не ухудшится, параметры объектов хранятся и могут быть изменены.

Неустранимым моментом векторной графики есть то, что не каждый предмет может быть в ней представлен.

Да и сложные объекты имеют очень большой физический размер.


Вопросы

1. Что такое растровая графика?

2. Виды растровой графики и ее назначения.

3. Что такое векторизация?

4. Достоинства и недостатки векторной и растровой графики.


Список использованных источников

1. Урок на тему "Что такое растровая и векторная графика? Основы", Тисоев Р.А., г. Москва

2. Эдвард Энджел Интерактивная компьютерная графика. - М.: «Вильямс», 2001.

3. Сергеев А.П.,Основы компьютерной графики. Adobe Photoshop и CorelDRAW - два в одном. Самоучитель. - М.: «Диалектика», 2006.

4. www. graphicon. ru



Отредактировано и выслано преподавателем Киевского национального университета им. Тараса Шевченко Соловьевым М. С.



Над уроком работали


Тисоев Р.А.

Соловьев М. С.
