Типы линий

Гипермаркет знаний>>Черчение 9 класс>>Черчение: Типы линий


Любая линия чертежа выполняется строго по ГОСТ 2.303-68. Стандарт устанавливает девять типов линий различной толщины и начертания.

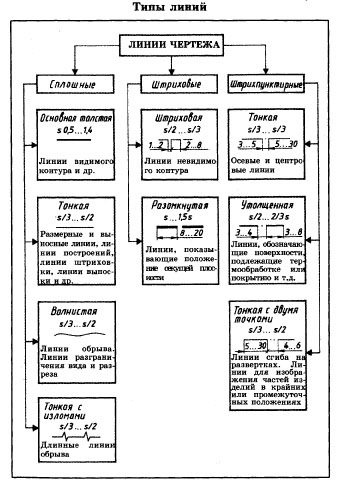

Толщина основной линии обозначается Б. Толщина других линий выбирается в зависимости от Б. Каждая линия имеет свое назначение и начертание. В таблице 2 приведены основные сведения о линиях чертежа. Почти все типы линий на чертеже выполняются с использованием чертежных инструментов.

Линии чертежа
1. Сплошная толстая основная — применяется для выполнения линий видимого контура, линий контура сечений. Этой линией вы будете обводить внутреннюю рамку чертежа, графы основной надписи. Толщина сплошной основной линии (Б) выбирается в пределах от 0,5 до 1,4 мм.


2. Сплошная тонкая линия предназначается для нанесения размерных и выносных линий, нанесения штриховки, проведения полок линий-выносок, для изображения воображаемых линий перехода одной поверхности в другую. Толщина линии выбирается от Б/З до Б/2.


3. Сплошная волнистая линия применяется для изображения линии обрыва, разграничения вида и разреза. Толщина линии от Б/З до Б/2. Этот тип линии выполняется от руки.


4. Сплошная тонкая с изломом. Этой линией изображают длинные линии обрыва. Толщина линии от Б/З до Б/2.


5. Штриховая линия используется для изображения линий невидимого контура, невидимых линий перехода. Длину штриха выбирают от 2 до 8 мм, расстояние между штрихами от 1 до 2 мм. Толщина линии от Э/З до 8/2.


Типы линий


линии



6. Разомкнутая линия предназначается для изображения места секущей плоскости при построении сечений и разрезов. Толщина линии от Э до 1,5 Э.


7. Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий. Длина штриха выбирается от 5 до 30 мм, расстояние между штрихами от 3 до 5 мм. Штрихи чередуются с точками. Толщина линии от Э/З до 8/2.

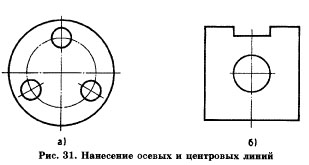

При изображении окружности штрихи штрихпунктирной линии должны пересекаться в центре окружности, и поэтому линию называют штрихпунктирная центровая, подчеркивая тем самым ее назначение (рис. 31).


Штрихпунктирная (осевая и центровая) линия должна выступать за контуры изображения предметов на 3-5 мм (рис. 31, а). Если необходимо задать центр окружности для отверстия диаметром менее 12 мм, то центровые линии выполняют одним штрихом (рис. 31, б). На рисунке 31 показано нанесение осевых и центровых линий.


8. Штрихпунктирная утолщенная  линия применяется для изображения поверхности,подлежащей термообработке или покрытию (в школьном курсе не используется).


9. Штрихпунктирная тонкая линия с двумя точками применяется для изображения линий сгиба на развертках, для изображения частей изделий в крайних или промежуточных положениях. Длина штриха от 5 до 30 мм, расстояние между штрихами от 4 до 6 мм. Толщина линии от Э/З до в/2.

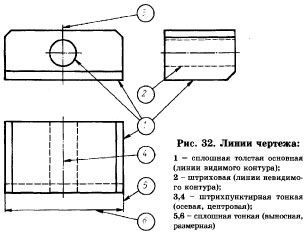

На рис. 32 представлен чертеж изделия, при выполнении которого использованы некоторые типы линий.

Рассматривая его, обратите внимание на то, что:
1. Чертеж выполняется различными типами линий.


2. Толщина линий одного и того же типа на чертеже должна быть одинаковой.


линии чертежа


3.  Наименьшая толщина линий, выполненных в карандаше, должна быть 0,3 мм, а наименьшее расстояние между штрихами линий от 0,8 до 1,0 мм.


4.  Штрихи, промежутки между штрихами для одного и того же типа линий должны быть приблизительно одинаковой длины.


5.  Штрихпунктирная линия пересекается в центре окружностей штрихами и заканчивается изображением штриха.


6.  Вычерчивание изображений предметов начинается с проведения осевых и центровых линий, от которых ведутся все последующие построения.


Вопросы и задания
1. Какие типы линий используются при выполнении графических изображений?
2. Какая линия применяется для изображения видимого контура?
3. Какая линия применяется для нанесения выносных и размерных линий?
4. Какая линия применяется для изображения осей симметрии и центровых линий?
5. В каких случаях используется сплошная тонкая линия?

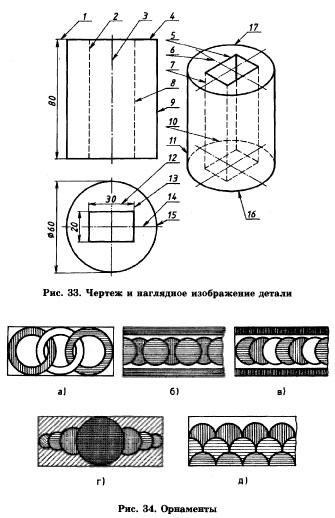

6. На чертеже и наглядном изображении линии обозначены цифрами (рис. 33). Определите тип линий, их назначение и заполните таблицу.


линии

7. В рабочей тетради или на формате выполните один из орнаментов, представленных на рис. 34, соблюдая толщину линий.

орнаменты


линии чертежа

Размеры возьмите произвольные. Красиво расположите орнамент на листе.

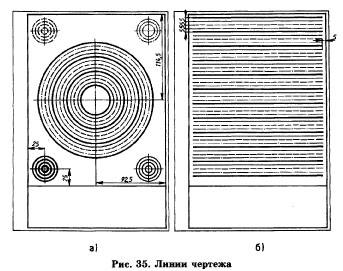

8. В рабочей тетради или на формате потренируйтесь в проведении типов линий, выбрав один из образцов, представленных на рис. 35. Работа выполняется с помощью чертежных инструментов по размерам, указанным на рисунке. Размеры при этом не наносятся. При выполнении работы следите за правильностью выбора толщины и четкостью начертания линий на всем их протяжении.

Н.А.Гордеенко, В.В.Степакова - Черчение, 9 класс
