Гіпермаркет Знань>>Інформатика>>Інформатика 11 клас. Повні уроки>> Інформатика: Векторна графіка.

Тема

• Векторна графіка.

Мета

• Пояснити принципи побудови векторної графіки.
• Розповісти про сфери використання векторної графіки

Тип уроку

• теоретичний

Хід уроку

Особливості векторної графіки

На відміну від растрової графіки, де використовуються лише маленькі крапки (пікселі), векторна, для побудови зображення, використовує примітивні геометричні об'єкти (лінії, криві, квадрати, багатокутники тощо). Векторна графіка ідеальна для простих малюнків, зручна в пресі і може масштабуватися без втрати якості.

В таку графіку можна вставляти і растрові зображення – при зміні розміру растрові малюнки будуть змінюватися пропорційно іншим елементам. Векторна графіка зручна для побудови різних схем, діаграм, креслень. Також вона використовується для створення мультфільмів типу «Масяні» або подібних її.

Останнім часом, векторну графіку стали використовувати для збереження сканованих документів у формати PDF, DJVU. Чим вони гарні? Тим, що ці формати краще стискають скановані файли і дуже зручні для читання і пересилання електронною поштою. Ці формати мають більш можливості, ніж растрові варіанти (JPEG, TIFF), тому що зображення для друку краще надавати в дуже високому дозволі (від 1200 dpi) - у таких випадках людське око не помічає нерівності і переходи між об'єктами на папері.

Поняття векторизації

Векторизацією називається перевід растрового малюнка у векторне середовище. Цей процес вдало проходить для зображень із чіткими лініями креслення і т.д. При векторизації складних об'єктів розмір кінцевого файлу може бути збільшений у десятки і сотні разів, а сам процес може не призвести до гарних результатів.

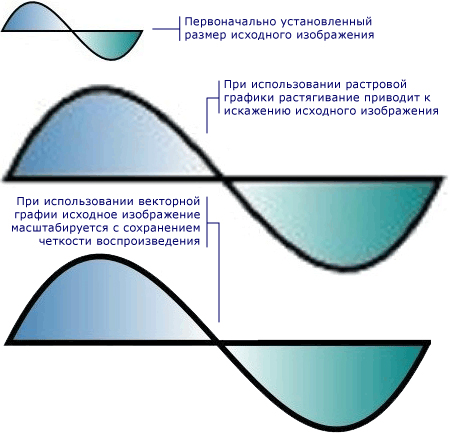

Приклад векторної графіки

Слід зазначити, що векторизація фотографічних знімків неможлива, тому що векторна графіка «не розуміє» плавних переходів кольорів. Вона «любить» конкретну схему побудови зображення – тут червоний колір, після нього відразу чорний, потім зелений). Через це растрові зображення більш поширені.

Герої мультфільмів створені за допомогою векторної графіки

Редактори для роботи з векторною графікою

Найпопулярнішими редакторами векторної графіки є Coreldraw і Adobe Illustrator.

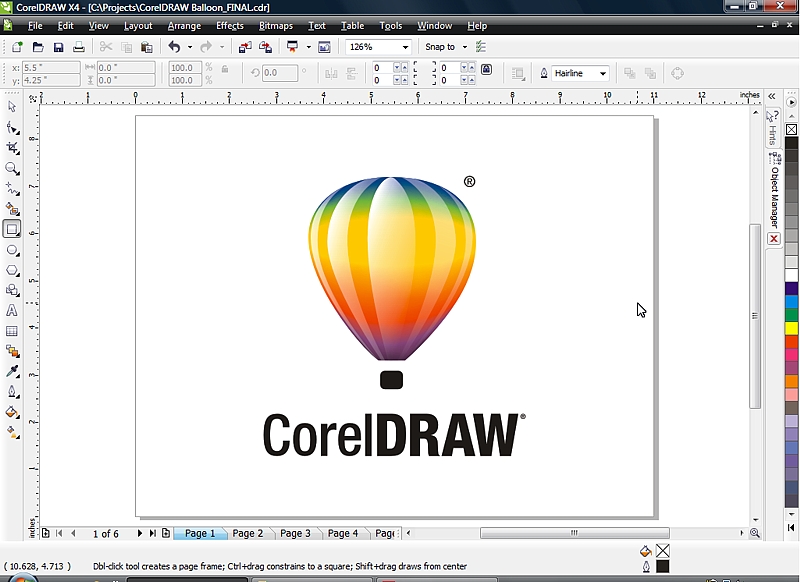

Векторний графічний редактор Corel Draw

Плюси і мінуси векторної графіки

Векторна графіка популярна через можливість масштабування об'єктів і зміну їх розмірів без яких-небудь втрат якості.

При цьому товщина ліній може залишатися постійною, зображення залишається яскравим і контрастним і його якості не погіршаться, параметри об'єктів зберігаються і можуть бути змінені.

Непоправним моментом векторної графіки є те, що не кожний предмет може бути в ній представлений.

Та і складні об'єкти мають дуже великий фізичний розмір.

Самоконтроль

1. Що таке векторна графіка?

2. Що таке векторизація?

3. Використання векторної графіки.

4. Які ви знаєте редактори для роботи з векторною графікою?

5. Назвіть плюси і мінуси векторної графіки.

Список використаної літератури

1. Урок на тему: "Векторна графіка ", Гунько В. А., м. Ужгород.

2. Гурский Ю., Гурская И., Жвалевский А. Компьютерная графика. Photoshop CS3, CorelDRAW X3, Illustrator CS3. Трюки и эффекты. - Питер, 2008 г.

3. Сиденко Л. Компьютерная графика и геометрическое моделирование. - Питер, 2009 г.

4. Сергеев А.П. Основы компьютерной графики. Adobe Photoshop и CorelDRAW - два в одном. Самоучитель. - М.: «Диалектика», 2006 г.

5. www. graphicon. ru

Скомпоновано та надіслано викладачем Київського національного університету імені Тараса Шевченка Соловйовим М. С.

Над уроком працювали

Гунько В. А.

Соловйов М. С.
