Гипермаркет знаний>>Технология 5 класс>>Технология: Изображение деталей из металла

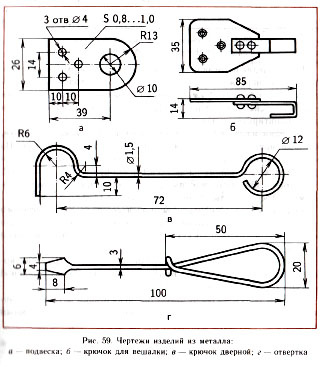

    Любое изделие из металла можно описать словами, однако  и но недостаточно для того, чтобы его изготовить. Необходимо иметь технический рисунок, эскиз или чертеж изделия с указанием всех необходимых размеров и материала, из которого его нужно изготавливать. На рисунке 59 показано несколько изделий тонколистового металла и проволоки.
    Знак «ø 10» на чертеже (рис. 59, а) означает «диаметр 10 миллиметров», а «R13» — «радиус 13 мм». Радиус равен половине диаметра.

     Если изделие изготавливается из проволоки диаметром меньше 2 мм, то на чертеже его изображают сплошной толстой основной линией, если больше 2 мм, то двумя параллельными сплошными толстыми основными линиями. Посередине их проводят осевую штрихпунктирную линию.
    Изделия из проволоки часто имеют криволинейные участки, которые надо учитывать при вычислении длины заготовки. Из математики известно, что длина окружности примерно равна ее диаметру, умноженному на число 3,14 или примерно равна 6,28R. Например, для изготовления проволочного кольца диаметром 20 мм потребуется заготовка длиной 20X3,14= 62,8 мм.

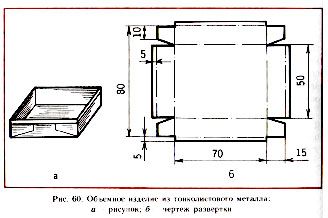

   Если нужно изготовить объемное изделие из тонколистового металла, например коробку для мелких деталей, то вначале необходимо вырезать плоскую заготовку, называемую разверткой (рис. 60).
   Линии сгиба на чертеже развертки обозначают штрихпунктирной линией с двумя точками. Контур развертки обводят сплошной толстой основной линией.
Центры окружностей и отверстий показывают штрихпунктирными линиями с одной точкой, пересекающимися под прямым углом.

                                                                                   ПРАКТИЧЕСКАЯ РАБОТА
                                                                    Графическое изображение изделий из металла

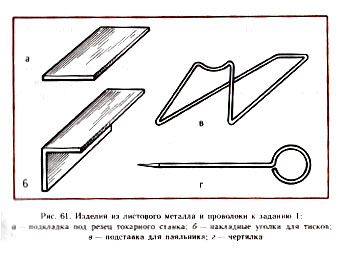

1. Внимательно рассмотрите изделия, изображенные на рисунке 61, и выполните их чертежи.
2. Определите длину заготовки крючка дверного, показанного на рисунке 59, в.

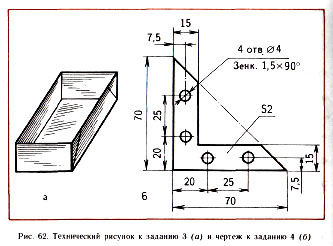

3. Начертите развертку коробки, показанной на рисунке 62, а.
4. По чертежу (рис. 62, б) выполните технический рисунок изделия.

• R-d обозначение радиуса и диаметра, развертка.

1. Как обозначают на чертежах и эскизах деталей диаметр и радиус?

2. Чему примерно равна длина окружности?

3. Что такое разметка?

4. Какими линиями показывают на чертеже места сгиба заготовки?

5. Как изображают на чертежах и эскизах изделия из проволоки?

6. Как определить длину заготовки из проволоки?

7. Как показать на чертеже центр отверстия?

А.Т. Тищенко, П.С.Самородский, В.Д.Симоненко, Н.П.Щипицын,Технология 5 класс
