Магнитное поле тока

Гипермаркет знаний>>Физика и астрономия>>Физика 9 класс>>Физика: Магнитное поле тока


   Вокруг магнитов существует магнитное поле. Чтобы обнаружить его, достаточно поместить в это поле магнитную стрелку, способную свободно поворачиваться под действием этого поля (для этого ее подвешивают на нити или устанавливают на острие). Когда мы подносим к стрелке магнит, она поворачивается в ту или иную сторону. А можно ли повернуть стрелку с помощью электрического тока?

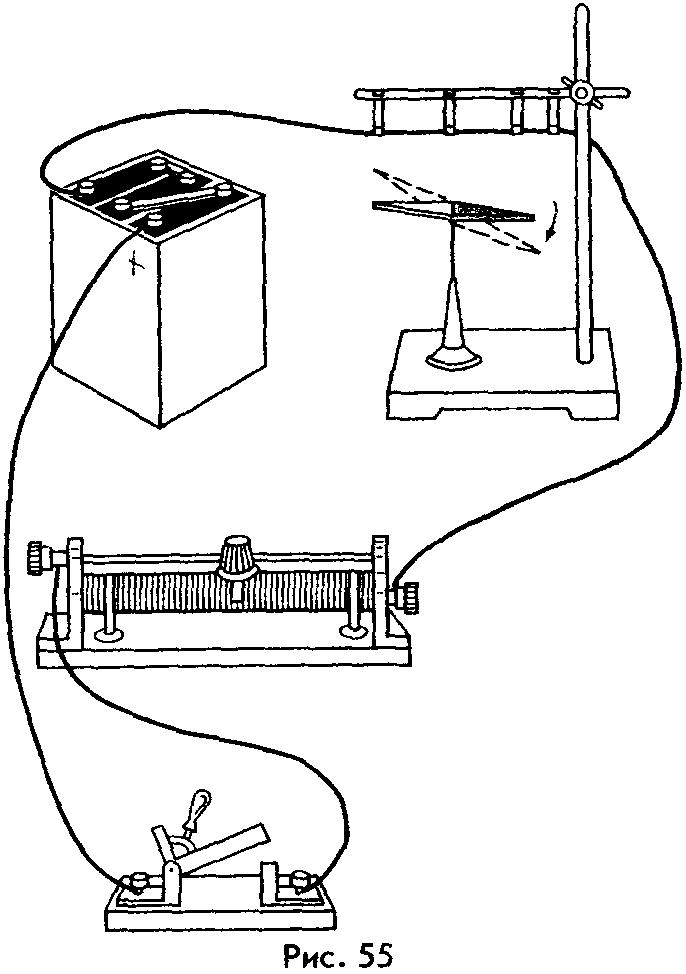

   Обратимся к опыту. Поместим над магнитной стрелкой параллельно ее оси проводник, подключенный к источнику тока (рис. 55). Замкнем цепь. Мы увидим, как стрелка отклоняется, принимая новое положение. При размыкании цепи она возвращается в прежнее положение.

Магнитное поле тока
   Впервые действие проводника с током на магнитную стрелку было обнаружено в 1820 г. датским ученым Г. X. Эрстедом. Сам он не нашел правильного объяснения этому явлению. Это было сделано позже.
   Мы знаем, что ток - это направленное движение заряженных частиц. Если эти частицы покоятся, то они создают вокруг себя лишь электрическое поле. Вокруг движущихся зарядов, например, электрического тока, помимо электрического поля, существует еще и магнитное. Это поле и заставляет поворачиваться магнитную стрелку, находящуюся рядом с проводником с током.
   Магнитное поле существует вокруг любого проводника с током. Электрический ток поэтому можно рассматривать как источник магнитного поля. Чем больше сила тока в проводнике, тем сильнее создаваемое им магнитное поле.
   Но если источником магнитного поля являются электрические токи, то почему тогда оно существует вокруг постоянных магнитов?
   В 1820 г. французский ученый А. М. Ампер предположил, что магнитные свойства постоянных магнитов обусловлены множеством круговых токов, циркулирующих внутри молекул этих тел. Эти токи были названы молекулярными. Во времена Ампера природа этих токов была неизвестна. Теперь же мы знаем, что внутри атомов и молекул действительно движутся заряженные частицы - электроны, благодаря которым и возникает намагниченность тела.
   Для графического изображения магнитного поля используют магнитные силовые линии. Так называют линии, вдоль которых располагаются оси маленьких магнитных стрелок, помещенных в данное поле. Направление, указываемое северным полюсом этих стрелок, принимают за направление магнитных силовых линий.

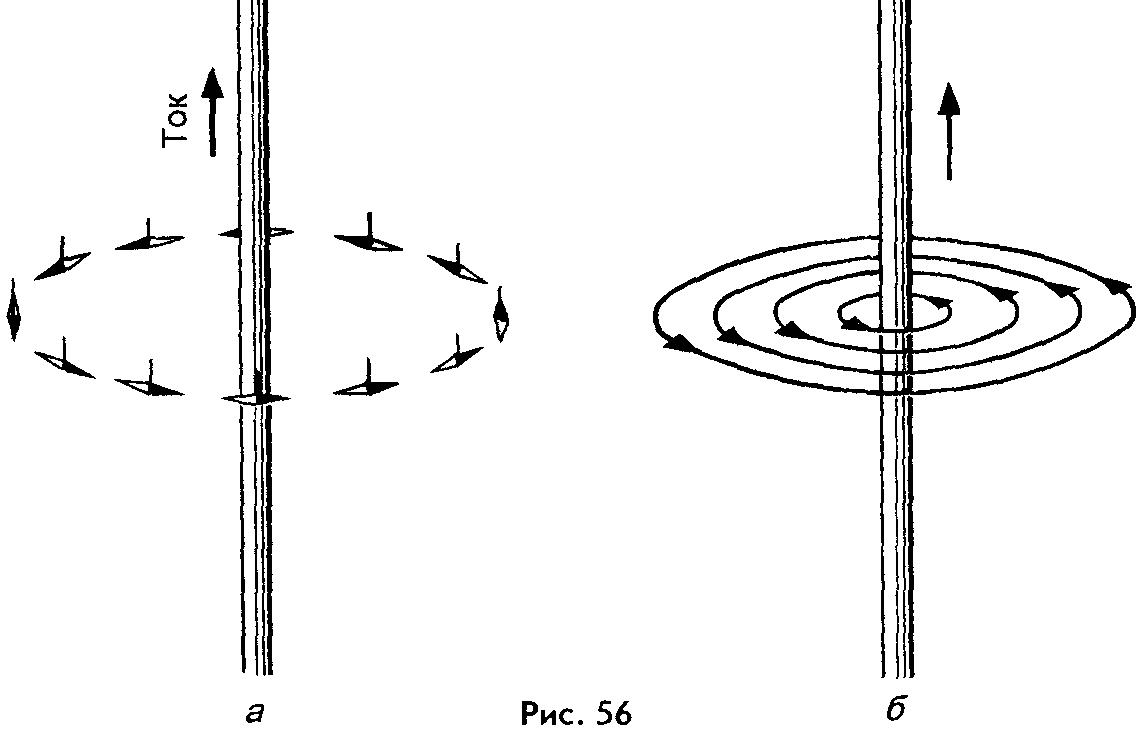

   Поместив магнитные стрелки вокруг прямолинейного проводника с током, можно увидеть картину, изображенную на рисунке 56, а. Вместо магнитных стрелок в этом опыте можно использовать железные опилки, рассыпанные по поверхности картона. В магнитном поле проводника с током они намагничиваются и, подобно магнитным стрелкам, устанавливаются вдоль силовых линий магнитного поля. Наблюдаемое расположение стрелок показывает, что силовые линии магнитного поля прямолинейного тока представляют собой окружности, охватывающие этот ток (рис. 56, б).
Магнитное поле тока
   При изменении направления тока в проводнике изменяется и ориентация магнитных стрелок. Это означает, что направление силовых линий магнитного поля связано с направлением тока в проводнике.
   Направление силовых линий магнитного поля прямолинейного тока определяется с помощью первого правила правой руки:

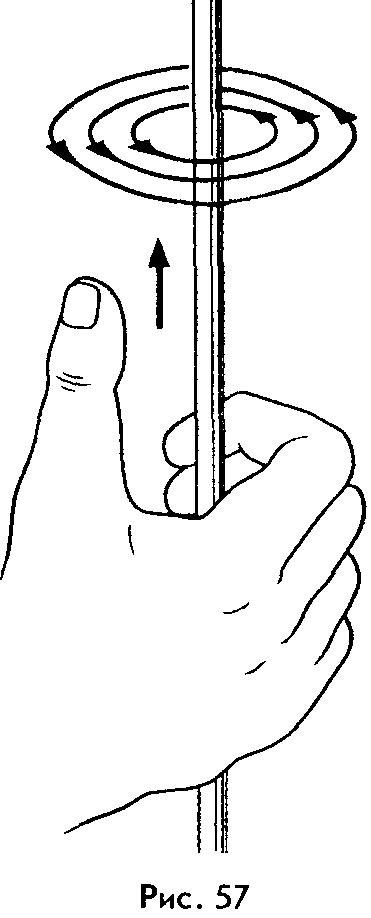

если обхватить проводник ладонью правой руки, направив отставленный большой палец вдоль тока, то остальные пальцы этой руки укажут направление силовых линий магнитного поля данного тока (рис. 57).
Магнитное поле тока


   ???
   1. Опишите опыт, в котором наблюдается действие электрического тока на магнитную стрелку. Кто и когда впервые его осуществил?
   2. Что является источником магнитного поля?
   3. Как располагаются магнитные стрелки в магнитном поле прямого тока?
   4. Что называют магнитными силовыми линиями?
   5. Какую форму имеют силовые линии магнитного поля прямолинейного тока?
   6. Сформулируйте первое правило правой руки.


С.В. Громов, И.А. Родина, Физика 9 класс
