Практическая работа. Построение диаграмм различных типов

Гипермаркет знаний>>Информатика>>Информатика 10 класс>>Информатика: Практическая работа. Построение диаграмм различных типов



Практическая работа 1.15

Построение диаграмм различных типов


Задание 1. В электронных таблицах построить на листе с данными линейчатую диаграмму с вертикальными столбцами (гистограмму), позволяющую отобразить рост количества серверов Интернета по годам.

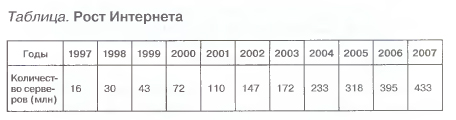

Рост Интернета


Задание 2. В электронных таблицах построить круговую диаграмму, позволяющую наглядно представить долю серверов Интернета, зарегистрированных в разных доменах.

Имена серверов


Задание 3. В электронных таблицах построить графики кубической функции у — х3 и линейной функции у — 2 * х.

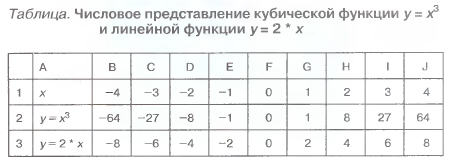

Числовое представление функций


Задание 1. Построение линейчатой диаграммы в электронных таблицах 1. В операционной системе Windows запустить электронные таблицы Microsoft Excel командой [Программы-Microsoft Office-Microsoft Excel] или в операционной системе Windows или Linux запустить электронные таблицы OpenOffice Cale командой [Программы -OpenOffice -Open-Office Cale]. Присвоить листу имя Рост Интернета. На листе с данными построим линейчатую диаграмму с вертикальными столбцами (гистограмму) с легендой.

2. Вставить в электронные таблицы данные из таблицы «Рост Интернета».

3. Выделить диапазон ячеек A1:L2, содержащий исходные данные. Запустить Мастер диаграмм с помощью команды [Вставка-Диаграмма].

4. В появившемся диалоговом окне Мастер диаграмм (шаг 1 из 4) в списке Тип: выбрать Гистограмма. В окне Вид: выбрать плоскую диаграмму. Щелкнуть по кнопке Далее.


Диалоговое окно

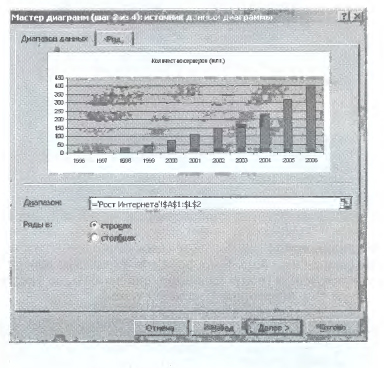

5. В появившемся диалоговом окне Мастер диаграмм (шаг 2 из 4) на вкладке Диапазон данных выбрать значение строках переключателя Ряды. В окне появится изображение диаграммы, в которой исходные данные для рядов данных и категорий берутся из строк таблицы.


Диалоговое окно

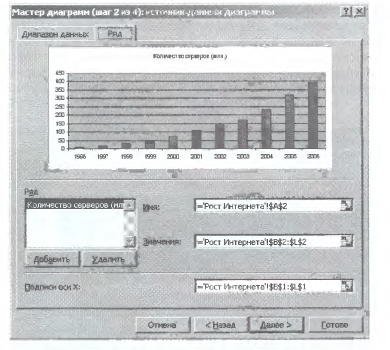

6. Перейти на вкладку Ряд. В строке Имя: ввести адрес ячейки с именем диаграммы. В строке Значения: ввести адреса диапазона ячеек, где хранятся значения (величины вертикальных столбцов). В строке Подписи оси X: ввести адреса диапазона ячеек, где хранятся категории (годы). Щелкнуть по кнопке Далее.


Диалоговое окно

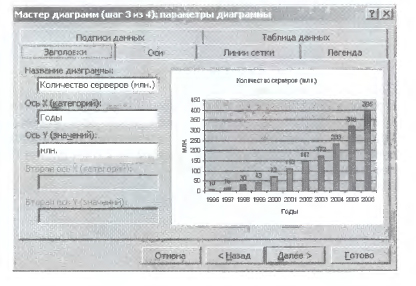

7. В появившемся диалоговом окне Мастер диаграмм (шаг 3 из 4) на вкладке Заголовки ввести в соответствующие поля название диаграммы, а также названия оси категорий и оси значений. На других вкладках можно уточнить детали отображения диаграммы (шрифт, цвета, подписи и т. д.). Щелкнуть по

кнопке Далее.


Диалоговое окно

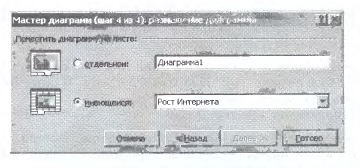

8. В появившемся диалоговом окне Мастер диаграмм (шаг 4 из 4) выбрать значение имеющемся переключателя. Поместить диаграмму на листе: Щелкнуть по кнопке Готово.


Диалоговое окно

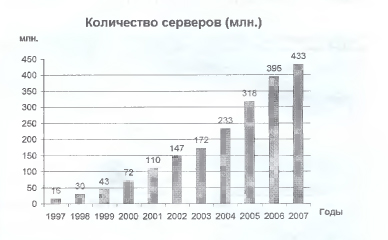

9. В результате на листе с данными Рост Интернета получим гистограмму. Внешний вид диаграммы можно изменить с помощью контекстных меню элементов диаграммы (область построения диаграммы, оси и т. д.).

Количество серверов


Задание 2. Построение круговой диаграммы в электронных таблицах

1. Присвоить листу имя Распределение по доменам.

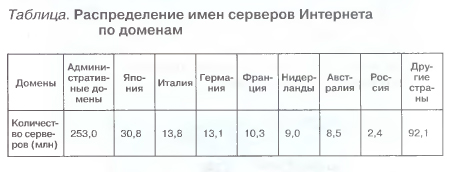

2. Вставить в электронные таблицы данные из таблицы Распределение имен серверов Интернета по доменам.

3. Выделить диапазон ячеек А1:J2, содержащий исходные данные. Запустить Мастер диаграмм с помощью команды [Вставка-Диаграмма...]

4. В появившемся диалоговом окне Мастер диаграмм (шаг 1 из 4) в списке Тип: выбрать Круговая. В окне Вид: выбрать плоскую диаграмму. Щелкнуть по кнопке Далее.

5. В появившемся диалоговом окне Мастер диаграмм (шаг 2 из 4) на вкладке Диапазон данных выбрать значение строках переключателя Ряды в: В окне появится изображение круговой диаграммы, в которой исходные данные для рядов данных и категорий берутся из строк таблицы.

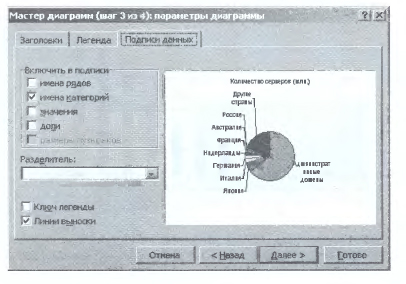

6. В появившемся диалоговом окне Мастер диаграмм (шаг 3 из 4) на вкладке Подписи данных установить флажок имена категорий. На вкладке Легенда убрать флажок Добавить легенду. Щелкнуть по кнопке Далее.


Диалоговое окно

7. В появившемся диалоговом окне Мастер диаграмм (шаг 4 из 4) выбрать значение отдельном переключателя. Поместить диаграмму на листе:. Щелкнуть по кнопке Готово.

8. В результате на листе Круговая диаграмма получим диаграмму. Внешний вид диаграммы можно изменить с помощью контекстных меню элементов диаграммы (область построения диаграммы, круговые сегменты и т. д.).

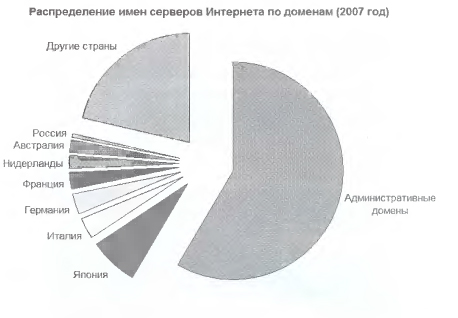

Распредиление имён серверов Интернета


Задание 3. Построение диаграммы тина график  в электронных таблицах

1. Присвоить листу имя Диаграмма типа график.

2. Выделить диапазон ячеек А1:JЗ, содержащий в качестве исходных данных значения функций. Запустить Мастер диаграмм с помощью команды [Вставка-Диаграмма...].

3. В появившемся диалоговом окне Мастер диаграмм (шаг 1 из 4) в списке Тип: выбрать График, а в окне Вид: выбрать график с маркерами. Щелкнуть по кнопке Далее.

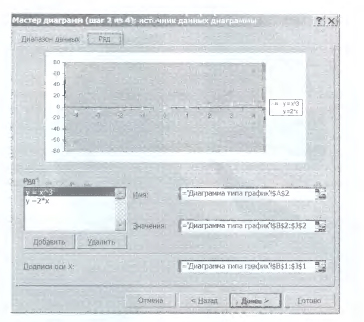

4. В появившемся диалоговом окне Мастер диаграмм (шаг 2 из 4) на вкладке Диапазон данных выбрать значение строках переключателя Ряды в:. На вкладке Ряд выбрать для подписей категорий значения аргумента. В текстовое окно оси X: ввести данные путем щелчка по кнопке со стрелочкой и выделения в таблице диапазона ячеек В1:J1. Щелкнуть по кнопке Далее.

Диалоговое окно


5. В появившемся диалоговом окне Мастер диаграмм (шаг 3 из 4) на вкладке Заголовки ввести в соответствующие поля название диаграммы, а также названия оси категорий и оси значений. Hа других вкладках можно уточнить детали отображения диаграммы (формат осей, наличие и вид сетки и т. д.). Щелкнуть по кнопке Далее.

6. В появившемся диалоговом окне Мастер диаграмм (шаг 4 из 4) выбрать значение имеющемся переключателя Поместить диаграмму на листе. Щелкнуть по кнопке Готово

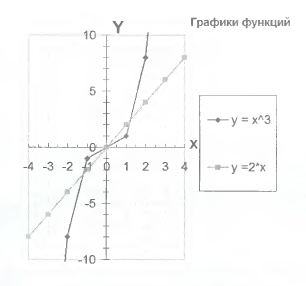

7. В результате на листе Диаграмма типа график получим график двух функций с легендой.

График функций



Информатика и ИКТ: Учебник для 10 кл. Н.Д. Угринович
